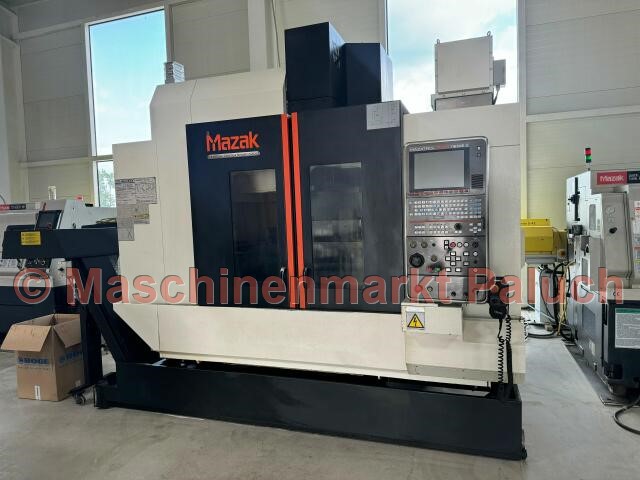

MAZAK VC Smart 530C
Objektnummer
1712
Maschinenart
CNC-Bearbeitungszentrum – Vertikal
Baujahr
2014
Steuerung
Mazatrol Matrix Nexus
Technische Daten

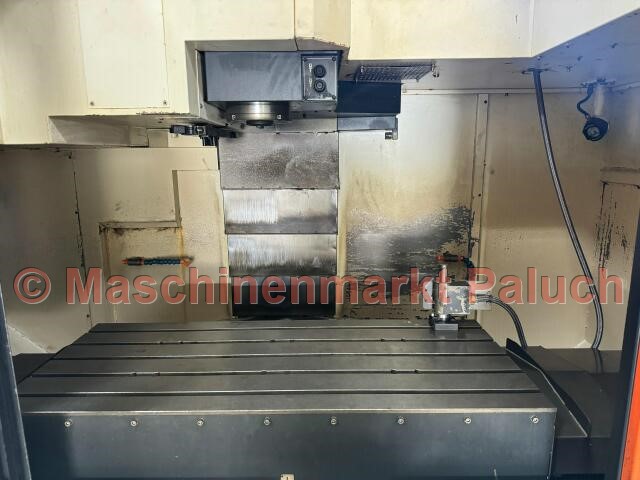

Arbeitstisch
Tischgröße
1.300 x 550
mm
Max. Tischbelastung
1.200
kg
T-Nuten
5
Stück
Abstand der T-Nuten
100
mm
Nutenbreite
18
mm
Verfahrwege
X-Achse
1.050
mm
Y-Achse
530
mm
Z-Achse
510
mm
Verfahrgeschwindigkeit
Eilgang:
X/Y/Z-Achse
42
m/min
Arbeitsspindel
Drehzahlbereich
40 - 12.000
U/min
Werkzeugschaft
SK 40
Hauptantriebsleistung
18,5
kW
Max. Drehmoment
95,5
Nm

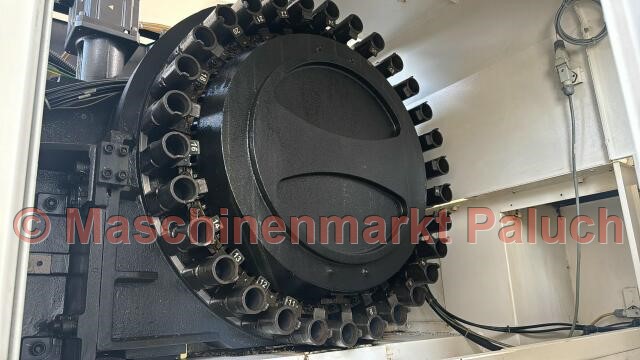

Werkzeugmagazin
Anzahl der Werkzeugplätze
30
max. Werkzeugdurchmesser
80
mm
- bei freier Nebenstelle
125
mm
Max. Werkzeuglänge
350
mm
Max. Werkzeuggewicht
8
kg
Werkzeugwechselzeit
2.8
s
Maschinendaten (bei Standardausstattung)
Gesamtanschlußwert
30
KVA
Maschinengewicht, ca.
4,800
kg
Maschinenmaße (L x B x H), ca.
2,95 x 2,95 x 2,80
m
Zubehör
Normalzubehör
- kompl. Kühlmitteleinrichtung
- - Flutkühlung
- Kühlmittel- und Späneschutz
- Späne- und Kühlmittelschutz durch voll gekapselten Arbeitsraum
- Arbeitsraumbeleuchtung
- Anwendermakro (600 Variablen)
- MAZAK Gewindebohr-/Bohrzyklus Tornado (Mazatrol)
- MAZAK Gewindebohr-/Bohrzyklus Tornado (EIA/ISO)
- EIA/ISO Eingabefunktion
- Zusätzliche EIA/ISO-Funktionen
- Schraubenlinieninterpolation
- 3D-Werkzeugkorrektur
- Werkzeugkoordinatendrehung
- Geometrische Funktion
- Skalierung
- Externe Dateneingabe/-ausgabe
- Umkehrzeit-Vorschub G93
- Wahlweiser Halt (optionaler Stop)
- Werkzeugprüfung im Hintergrund
- MAZACC-2D Software
- zusätzliche Werkstückkoordinatensysteme (300 Stück)
- Gewindeschneidfunktion (G33)
- EIA/ISO Bohrzyklen
- Compact Flash Memory Interface
- USB Schnitstelle
- Aktive Vibrationskontrolle
- Intelligentes Wärmeschild
- Dokumentation
Sonderzubehör
- Hochdruckkühlung durch die Spindel, Druck an der Pumpe ca. 14 bar
- autom. Werkzeuglängenmeßsystem
- Synchrones Gewindeschneiden
- Werkseitige Vorbereitung für Monitoring B-System
- MAYFRAN Späneförderer, Auswurf seitlich
