MAZAK Quick Turn 350MSY x 1250U
Numéro d’objet
1709
Type de machine
Tour CNC
Année de fabrication
2023
Commande

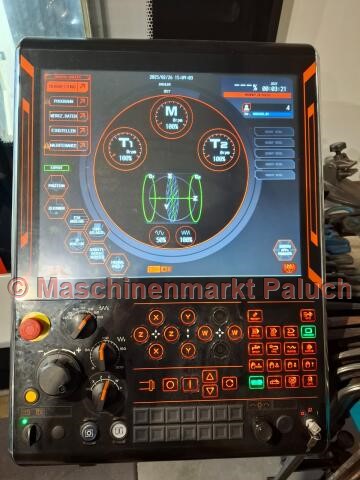

Mazatrol SmoothG
Données techniques
Zone de travail
Passage maximal
830
mm
Passage au-dessus du banc
420
mm
Travail en barres jusqu’au diamètre
102
mm
Broche principale
Plage de vitesse
35-3.300
tr/min
Puissance principale d’entraînement
30
kW
Couple max.
800
Nm
nez de broche
A2-11
douane
Alésage de broche
112
mm
Indexation (axe C)
0° - 360°/0,001
°
Broche secondaire
Plage de vitesse
35 – 5.000
tr/min
Puissance principale d’entraînement
15
kW
Couple max.
230
Nm
nez de broche
A2 – 6
douane
Indexation (axe C)
0,0001
°
Tourelle revolver
Nombre de logements d’outils
12
Outils entraînés
Plage de vitesse
25-5.000
tr/min
Puissance principale d’entraînement
7,5
kW
Couple max.
95
Nm
Déplacements
Axe X
270
mm
Axe Y
150 (+/- 75)
mm
Axe Z
1.285
mm
Axe W
1.275
mm
Vitesse de déplacement
Avance rapide:
Axe X
30
m/min
Axe Y
15
m/min
Axe Z
33
m/min
Axe W
30
m/min
Axe C
555
tr/min
Zone d’avance
Axe X/Y/Z
0-2.000
mm/min
Caractéristiques machine
Puissance électrique installée
40
KVA
Poids de la machine, env.
ca. 10.250
kg
Dimensions de la machine, env.
4,30 x 2,10 x 2,20
m
Accessoires
Accessoires standards
- Mandrin hydr. 3 mors KITAGAWA BR-12, diamètre 304 mm
- Mandrin hydr. 3 mors KITAGAWA B-208 pour contre- broche, diamètre 210 mm
- Pré-régleur d'outils (MAZAK Tool Eye System)
- Axe-C
- Axe-Y
- Orientation de la broche sur la deuxième broche
- Double interrupteur à pédale pour l'ouverture / la fermeture
- Verrouillage porte avant
- Compl. Système d'arrosage
- Zone de travail entièrement close pour une protection contre les arrosages et les copeaux
- Éclairage de la zone de travail
- Taraudage synchrone avec broche de fraisage
- Macro utilisateur (600 variables)
- Cycle de taraudage / de perçage Tornado MAZAK en EIA / ISO
- Arrêt facultatif (optionnel)
- Contrôle d'outil en processus d'arrière-plan
- Fonction de filetage
- Saisie des coordonnées polaires (G122)
- Fonction de saisie directe des données de dessin
- ports USB
- Interface LAN
- Traitement virtuel
- Documentation
Accessoires spéciaux
- Dispositif de soufflage d'air sur le mandrin
- Lampe de signalisation (LED 3 couleurs) pour indiquer l'état de traitement
- Dispositif de soufflage d'air à travers la tourelle
- Récupérateur de pièces
- Arrosage haute pression
- Convoyeur de copeaux
- 8 porte-outils fixes
- 2 porte-outils entraînés
