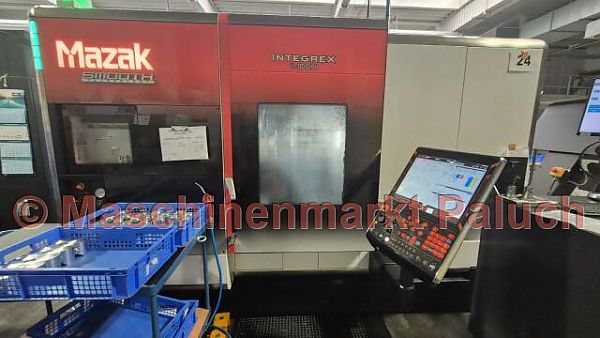

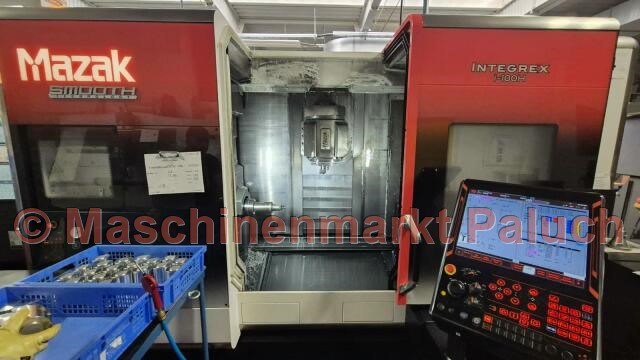

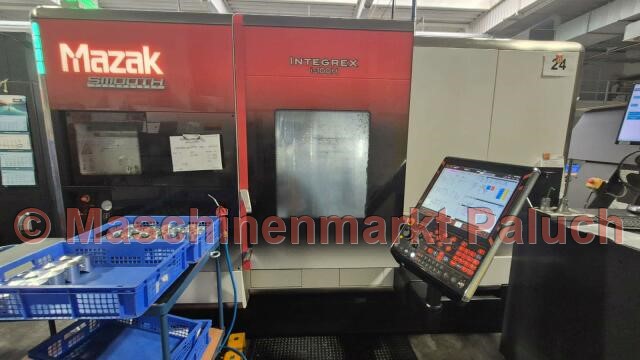

MAZAK Integrex i-100H 590U
Objektnummer
1748
Maschinenart
CNC-Drehmaschine
Baujahr
2024
Steuerung
SmoothX
Technische Daten

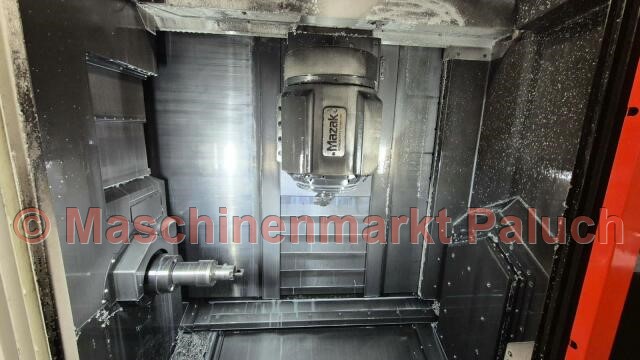

Arbeitsraum
Max. Schwingdurchmesser
600
mm
Stangenarbeiten bis Durchmesser
51
mm
Max. Drehlänge
590
mm
Hauptspindel
Drehzahlbereich
35-6.000
U/min
Hauptantriebsleistung
11
kW
Spindelpositionierung C-Achse
0,0001
°

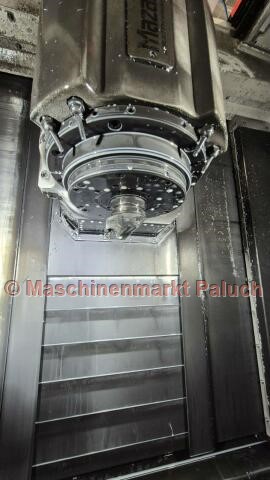

Frässpindel
Drehzahlbereich
35-12.000
U/min
Antriebsleistung
12
kW
Max. Drehmoment
57
Nm
Werkzeugaufnahme
MAZAK KM 63
Werkzeugmagazin
Anzahl der Werkzeugplätze
74
Max. Werkzeuggewicht
5
kg
Max. Werkzeuglänge
300
mm
Verfahrwege
X-Achse
535
mm
Z-Achse
640
mm
Y-Achse
210
mm
Verfahrgeschwindigkeit
Eilgang:
X-Achse
48
m/min
Z-Achse
50
m/min
Y-Achse
40
m/min
W-Achse
30
m/min
Vorschubbereich
X/X2/Y/Z/Z2-Achse
0 - 2.000
mm/min
Maschinendaten (bei Standardausstattung)
Gesamtanschlußwert
36,71
KVA
Maschinengewicht, ca.
10.570
kg
Maschinenmaße (L x B x H), ca.
3,40 x 2,20 x 2,30
m
Zubehör
Normalzubehör
- Hydr. KITAGAWA Dreibackenfutter B-206, Durchmesser 169 mm
- B – Achse (0,0001° Positionierung)
- C – Achse (0,0001°)
- Y – Achse
- Luftblaseinrichtung am Futter an der Gegenspindel
- Spindelorientierung an zweiter Spindel
- Zweifachfußschalter für Öffnen/Schließen des Futters für Hauptspindel
- Rückmeldung des Futter – Zustandes (geöffnet/geschlossen)
- Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
- Vordertürverriegelung
- Kühlmittelzufuhr durch den Fräskopf
- komplettes Kühlmittelsystem
- Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
- Arbeitsraumbeleuchtung
- Anwendermakro (600 Variablen)
- EIA/ISO Paket
EIA/ISO Eingabefunktion
EIA/ISO – Zusätzliche Funktionen
- Schraubenlinieninterpolation3D-Werkzeugkorrektur
- Werkstückkoordinatendrehung
- Geometrische Funktion
- Skalierung
- Externe Dateneingabe/-ausgabe
- Gewindeschneidfunktion (G33)
- Umkehrzeit-Vorschub G93
- Werkzeuglängenmessung
- Polarkoordinateneingabe (G122)
- Wahlweiser Halt (optionaler Stop)
- Zusätzliche Werkstückkoordiantensysteme 300 Stück
- Anwendermakro (600 Variablen)
- MAZAK Gewindebohr-/Bohrzyklus Tornado in EIA/ISO
- EIA/ISO-Bohrzyklen
- Bearbeitung an schrägen Flächen
- 3D-Koordinaten-Umwandlung
- Zeichnungsdaten-Direkteingabefunktion
- LAN-Schnittstelle
- Intelligentes Gefahrenschild
- Intelligent Maintenance Support
- Dokumentation
Sonderzubehör

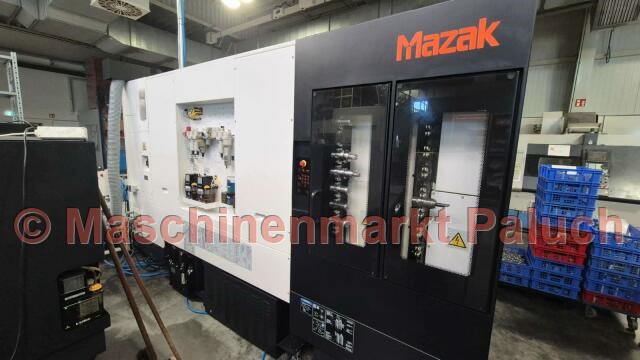

- Werkzeugmagazin für 74 Werkzeuge (KM 63)
- 5-Achsen-Bearbeitungspaket für SmoothAi
- verstärkte Kühlmittelpumpe 15 bar
- Signalleuchte (3-farbige LED) zur Anzeige des Bearbeitungszustandes
- ca. 30 St. KM-WerkzeugaufnahmenÖlnebelabsaugung

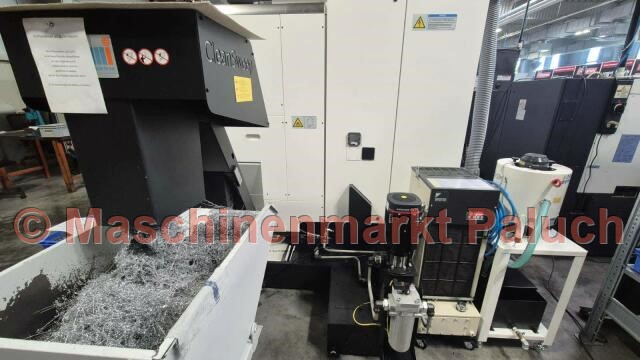

- MAYFRAN CLEANSWEEP Späneförderer, Auswurf seitlich
