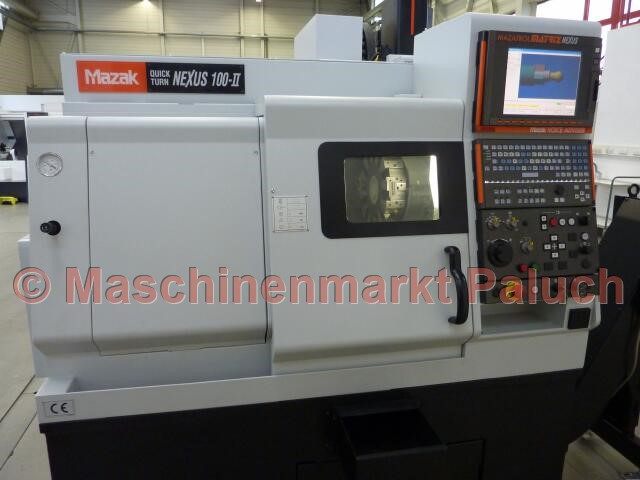

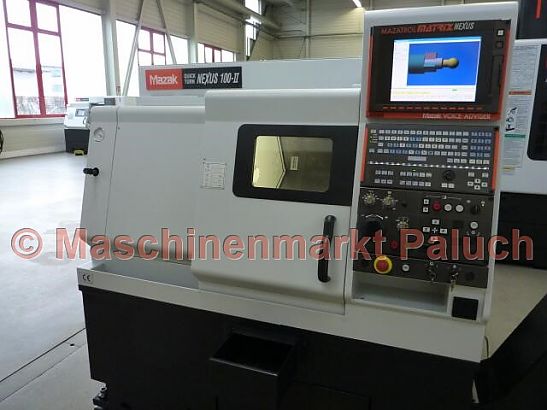

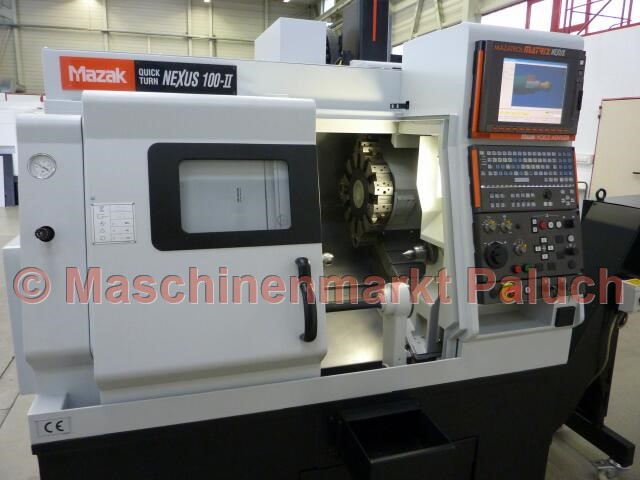

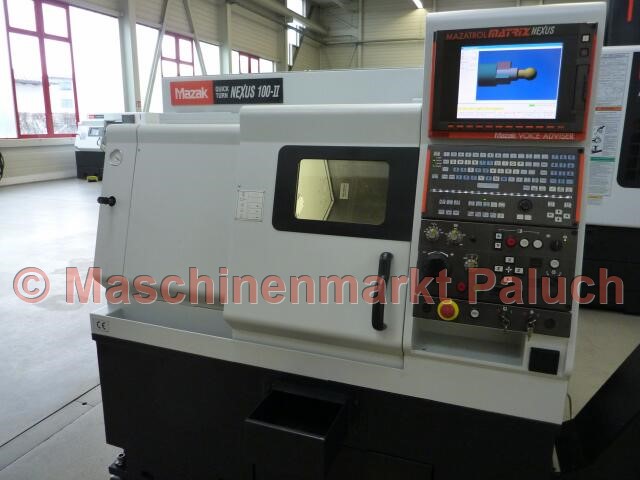

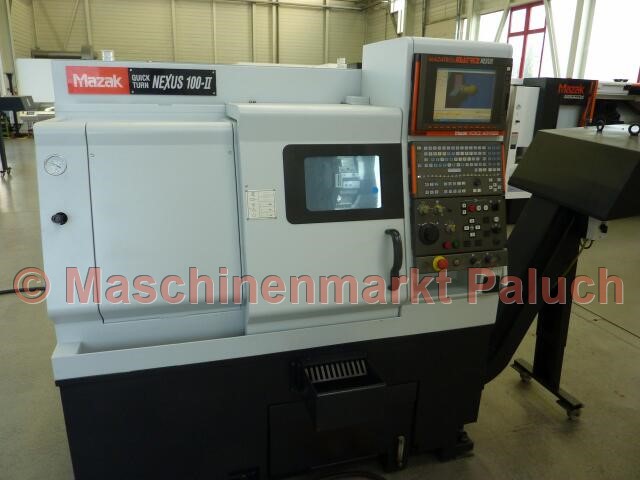

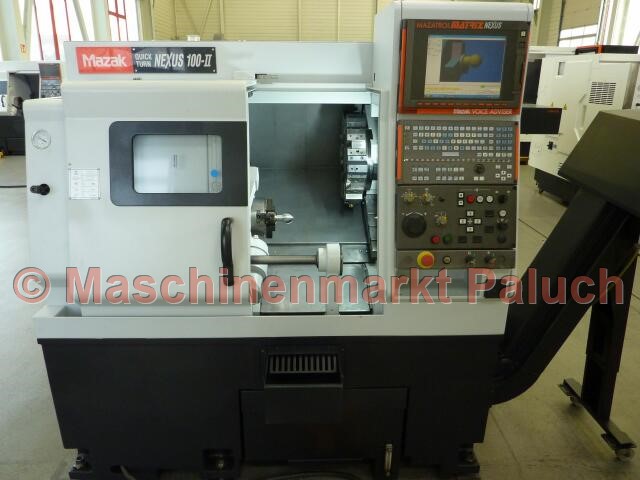

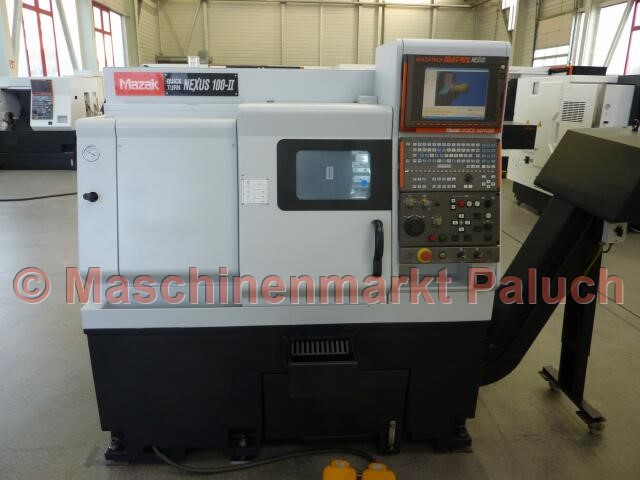

MAZAK Quick Turn Nexus 100-II
Objektnummer
1764
Maschinenart
CNC-Drehmaschine
Baujahr
2007
Steuerung

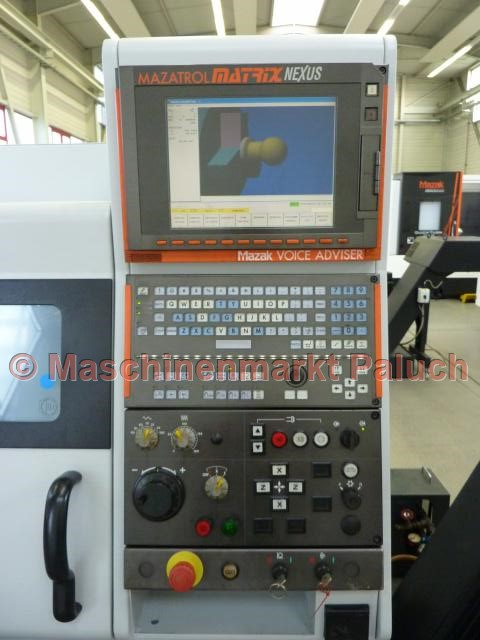

Mazatrol Matrix
Einschaltstunden
ca. 34.600
Zerspanstunden
ca. 10.700
Technische Daten

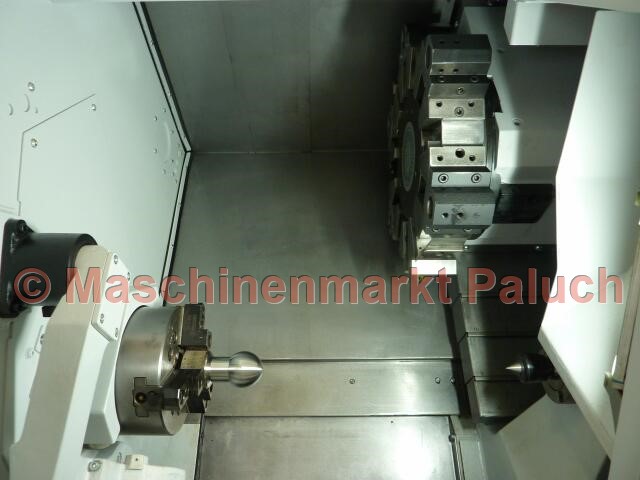

Arbeitsraum
Max. Schwingdurchmesser
550
mm
Max. Drehdurchmesser
280
mm
Max. Drehlänge
300
mm
Stangenarbeiten bis Durchmesser
42
mm
Hauptspindel
Drehzahlbereich
35-6.000
U/min
Hauptantriebsleistung
11
kW
Max. Drehmoment
184
Nm
Spindelnase
A2 – 5
Zoll

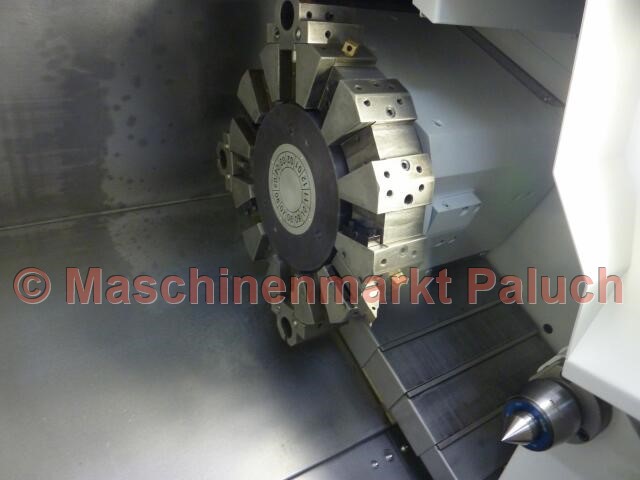

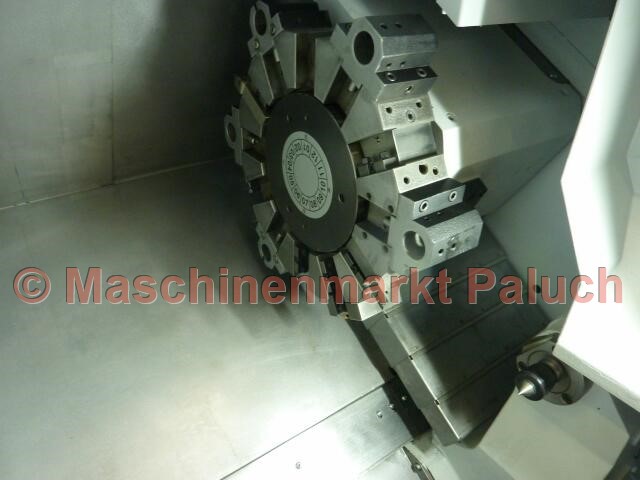

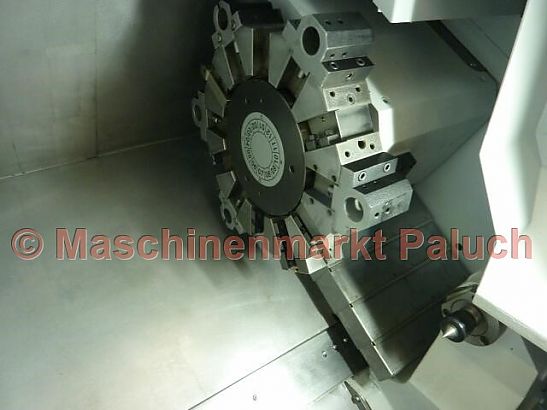

Werkzeugrevolver
Anzahl der Werkzeugplätze
12
Verfahrwege
X-Achse
190
mm
Z-Achse
330
mm
Verfahrgeschwindigkeit
Eilgang:
X-Achse
30
m/min
Z-Achse
33
m/min
Reitstock
Aufnahme
MK 4
Reitstockverfahrweg
350
mm
Maschinendaten (bei Standardausstattung)
Gesamtanschlußwert
22,5
KVA
Maschinengewicht, ca.
3.500
kg
Maschinenmaße (L x B x H), ca.
1,80 x 1,65 x 1,80
m
Zubehör
Normalzubehör

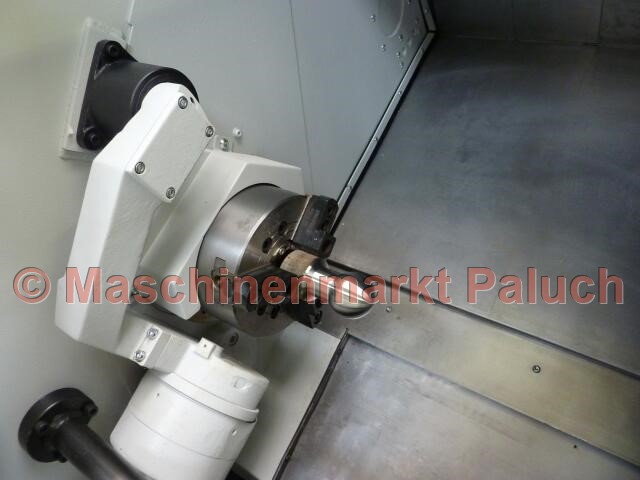

- Hydr. KITAGAWA Dreibackenfutter BB-06, Durchmesser 169 mm
- Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
- Zweifachfußschalter für Öffnen/Schließen des Futters
- autom. Öffnen/Schließen des Futters
- Rückmeldung des Futter – Zustandes (geöffnet/geschlossen)
- NC – programmierbarer Reitstock mit elektrischem Antrieb
- Vordertürverriegelung
- kompl. Kühlmitteleinrichtung
- Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
- Arbeitsraumbeleuchtung
- Anwendermakro (600 Variablen)
- EIA/ISO Eingabefunktion
- Wahlweiser Halt (optionaler Stop)
- Werkzeugprüfung als Hintergrundfunktion
- Gewindeschneidfunktion
- Zeichnungsdaten-Direkteingabefunktion
- USB-Schnittstelle 2 Stück
- LAN-Schnittstelle
- Intelligentes Wärmeschild
- Intelligentes Gefahrenschild
- MAZAK Sprachunterstützung
- Virtuelle Bearbeitung
- Dokumentation
Sonderzubehör
- Interface für Stangenlademagazin
- autom. Teilefänger mit Auffangschale
- verstärkte Kühlmittelpumpe
- MAYFRAN Späneförderer, Auswurf seitlich
- diverse Werkzeughalter für 12-fach Revolver
