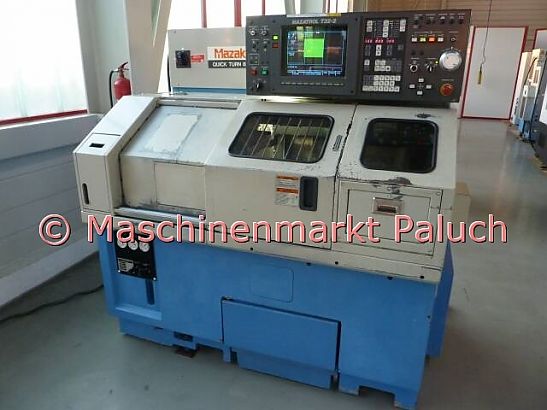

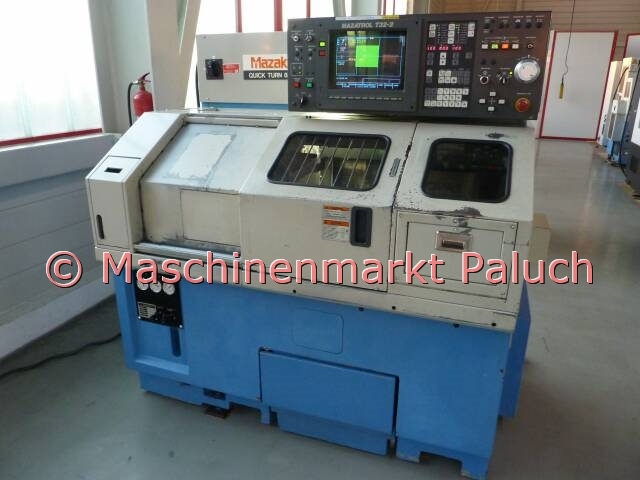

MAZAK Quick Turn 8N Universal
Inventory Number
1407
Machine Type
CNC-Lathe
Year of Construction
1990
Control
Mazatrol T-32/2
Technical data
Work-capacity
Max. swing diameter
300
mm
Max. swing diameter over cross-slides
198
mm
Max. machining diameter
160
mm
Max. machining length
250
mm
Main-spindle
Spindle speed
60 - 6000
RPM
Main spindle motor
7,5
kW
Spindle nose
A2 - 5"
''
Spindle bore
50
mm
Max. bar material diameter
40
mm
Turret
Turret tool capacity
8
Travel
X-axis stroke
100
mm
Z-axis stroke
290
mm
Feedrate
X-axis
30
m/min
Z-axis
30
m/min
X-axis
0 - 5.000
mm/min
Z-axis
0 - 5.000
mm/min
Tailstock
Tailstock center
MK 4
Tailstock travel
364
mm
Tailstock quill stroke
75
mm
Machine-data
Electrical power supply
22,4
KVA
Machine weight
2.700
kg
Machine size (L x B x H), approx.
1,86 x 1,30 x 1,75
m
Accessories
Normal equipment
- KITAGAWA hydraulic-chuck B-206, diameter 169 mm
- Tool Eye (automatic)
- Front door interlock
- Cuck jaws open/close position confirmation
- Tailstock
- Coolant-system
- Fully-enclosed front cover
- Interface for MAZAK Mikro disk and MSK
- Machine work light
- Manuals
Optional equipment
- Auto cuck jaws open/close M06/M07
- Some tool-holders for 8-station turret
