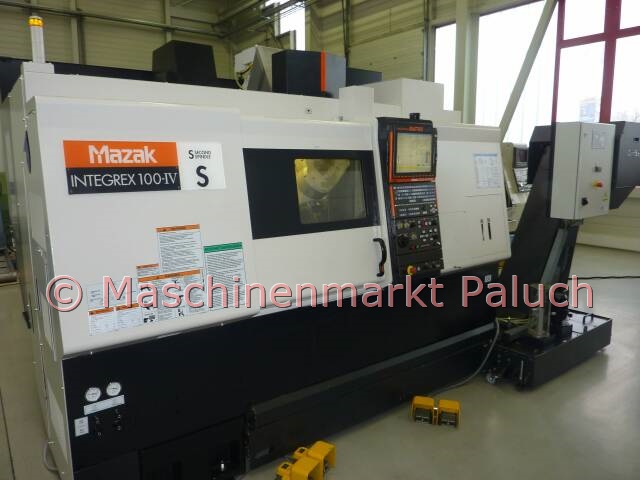

MAZAK Integrex 100 IV S Universal 1000
Numéro d’objet
1256
Type de machine
Tour CNC
Année de fabrication
2007
Commande
Mazatrol MATRIX MT
Données techniques
Zone de travail
Passage maximal
545
mm
Passage au-dessus du banc
545
mm
Longueur de tournage max.
735
mm
Travail en barres jusqu’au diamètre
42
mm
Broche principale
Plage de vitesse
35-6.000
tr/min
Puissance principale d’entraînement
11
kW
Couple max.
161
Nm
nez de broche
A2 – 5
douane
Alésage de broche
61
mm
Broches diamètre
169
des douanes
Indexation (axe C)
0°-360°/0,0001
°
Outils entraînés
Puissance principale d’entraînement
5,5
kW
Couple max.
49
Nm
Plage de vitesse
15-12.000
tr/min
Outils Entrée
CAPTO C6
Magasin d'outils
Nombre de logements d’outils
40
Poids de l’outil max.
4
kg
Diamètre de l’outil max.
90
mm
Longueur d'outil max.
200
mm
Changement d'outil temps
1. Schritt ca. 1,2
en s
Déplacements
Axe X
410
mm
Axe Z
805
mm
Axe Y
+/- 70
mm
Axe W
795
mm
Axe B
225°
mm
Vitesse de déplacement
Avance rapide:
Axe X
30
m/min
Axe Y
26
m/min
Axe W
30
m/min
Axe Z
33
m/min
Zone d’avance
Axe X
0–8.000
mm/min
Axe Z
0–8.000
mm/min
Axe Y
0–8.000
mm/min
Caractéristiques machine
Puissance électrique installée
32,9
KVA
Poids de la machine, env.
7.400
kg
Dimensions de la machine, env.
3,00 x 2,20 x 2,45
m
Accessoires
Accessoires standards
- Mandrin hydr. 3 mors KITAGAWApour broche principale B-206, diamètre 169 mm
- Mandrin hydr. 3 mors KITAGAWA pour contre-broche B-206, diamètre 169 mm
- Axe B (positionnement 0,0001 °) par pas de 5 °
- Broche principale de l'axe C (0,0001 °)
- Axe Y
- Orientation de la broche sur la deuxième broche
- Synchronisation de la broche
- principale et de la contre-broche
- Double interrupteur au pied pour ouvrir / fermer le mandrin de la broche principale et de la seconde broche
- Retour de l'état d'alimentation (ouvert / fermé) pour la broche principale et la deuxième broche
- Préréglage d'outils (système MAZAK Tool Eye)
- serrure de la porte avant
- Alimentation en liquide de refroidissement par la tête de fraisage
- système de refroidissement complet
- Protection du liquide de refroidissement et des copeaux dans un espace de travail entièrement clos
- éclairage de la zone de travail
- Macro utilisateur (600 variables)
- Cycle de taraudage / forage MAZAK
- Tornado en EIA / ISO
- Fonction d'entrée EIA / ISO
- Fonctions supplémentaires EIA / ISO
- Alimentation en temps inverse G93
- Arrêt optionnel (arrêt optionnel)
- Logiciel MAZACC-2D Compensation de forme de la pièce
- Systèmes de coordonnées pièce supplémentaires 300 pièces
- En tapant Fonction
- Entrée de coordonnées polaires (G122)
- des données de dessin fonction
- d'entrée directe
- cycles de perçage EIA / ISO
- interface CardBus
- interface LAN
- Interface USB
- Interface pour carte mémoire IC
- Contrôle actif des vibrations
- Bouclier thermique intelligent
- Bouclier de danger intelligent
- Support linguistique MAZAK
- Montage virtuel
- documentation
Accessoires spéciaux
- Magasin d'outils pour 40 outils (CAPTO C6)
- Voyant indicateur de l'état du traitement
- CNC option package usinage simultané 5 axes
- Réglage de serrage du mandrin haut / bas (broche principale)
- Réglage de serrage du mandrin haut / bas (contre-broche)
- Préparation pour plusieurs porte-outils et porte-outils Flash Tool
Système - MAYFRAN ConSep 2000 II avec convoyeur de copeaux et refroidissement haute pression 15 bars
