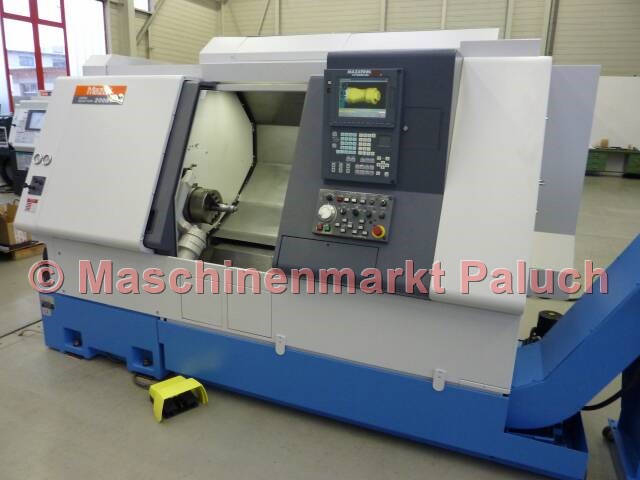

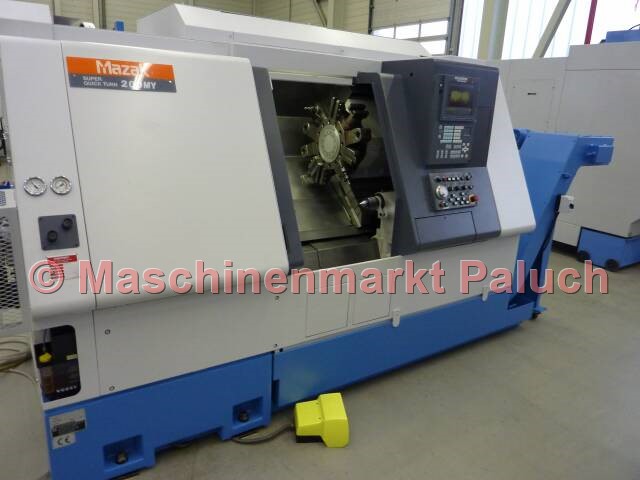

MAZAK Super Quick Turn 200MY
Numéro d’objet
1478
Type de machine
Tour CNC
Année de fabrication
2001
Commande

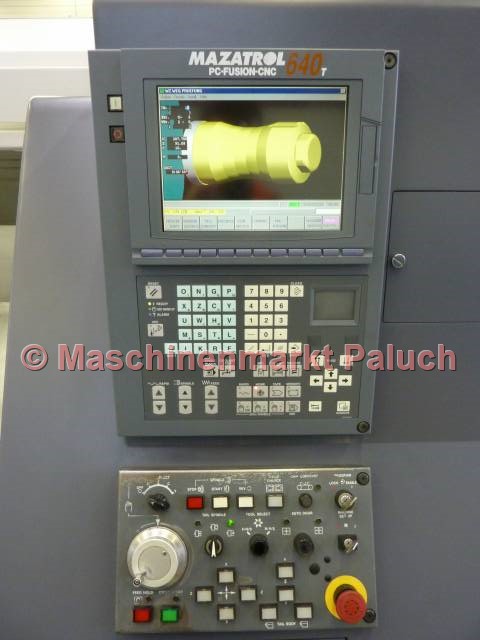

Mazatrol PC Fusion CNC 640T
Données techniques
Zone de travail
Passage maximal
525
mm
Passage au-dessus du banc
300
mm
Longueur de tournage max.
538
mm
Travail en barres jusqu’au diamètre
51
mm
Broche principale
Plage de vitesse
35-5.000
tr/min
Puissance principale d’entraînement
18,5
kW
Couple max.
350
Nm
nez de broche
A2 – 6
douane
Alésage de broche
61
mm
Indexation (axe C)
0°-360°/0,001
°

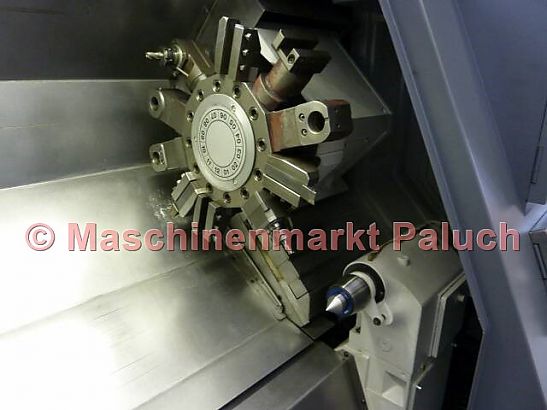

Tourelle revolver
Nombre de logements d’outils
12
Outils entraînés
Plage de vitesse
25-4.500
tr/min
Puissance principale d’entraînement
3,7
kW
Couple max.
35
Nm
Déplacements
Axe X
180
mm
Axe Y
100(+- 50 mm)
mm
Axe Z
575
mm
Vitesse de déplacement
Avance rapide:
Axe X/Z
30
m/min
Axe Y
12
m/min
Axe C
400
tr/min
Zone d’avance
Axe X/Z
0-5.000
mm/min
Axe C
1-2.000
°/min
Contre-pointe
Canon
150
mm
Entrée
MK 5
Déplacement contre-pointe
400
mm
Caractéristiques machine
Puissance électrique installée
36,3
KVA
Poids de la machine, env.
ca. 5.400
kg
Dimensions de la machine, env.
3,10 x 1,80 x 2,00
m
Accessoires
Accessoires standards

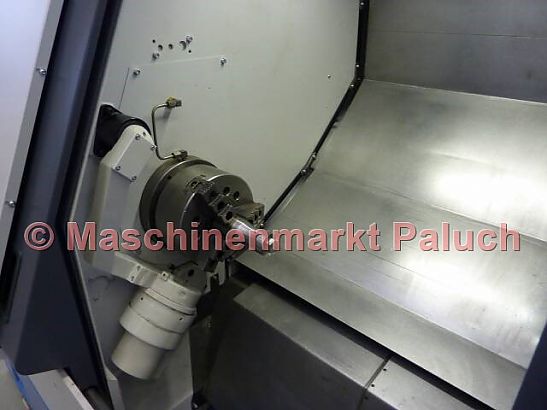

- Mandrin hydr. 3 mors KITAGAWA B-208, diamètre 210 mm
- Pré-régleur d'outils (MAZAK Tool Eye System)
- Axe-C
- Axe-Y
- Double interrupteur à pédale pour l'ouverture / la fermeture
- Contre-pointe programmable
- Verrouillage porte avant
- compl. Système d'arrosage
- Zone de travail entièrement close pour une protection contre les arrosages et les copeaux
- Éclairage de la zone de travail
- Contrôle de la trajectoire de l'outil en arrière-plan
- Affichage de surveillance de la navigation
- PCMCIA interface
- IC Port
- Interface pour MAZAK Mikro Disk
- Documentation
Accessoires spéciaux
- filetage synchrone pour outils entraînés
- EIA/ISO
- Arrosage haute pression
- Convoyeur de copeaux
- 8 porte-outils fixes
- 2 porte-outils entraînés
