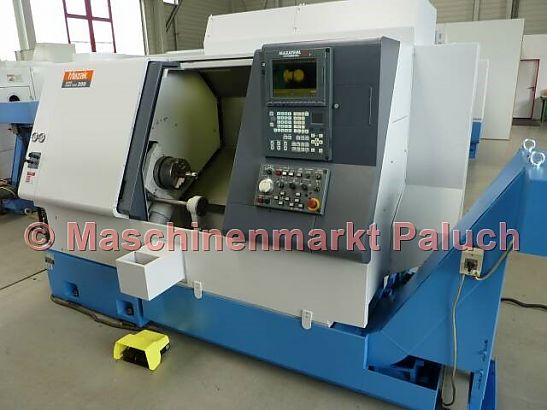

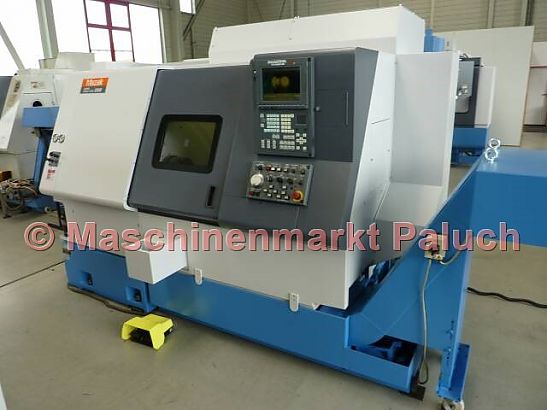

MAZAK Super Quick Turn 200 Universal 500
Numéro d’objet
1493
Type de machine
Tour CNC
Année de fabrication
1999
Commande
Mazatrol PC Fusion CNC 640T
Données techniques
Zone de travail
Passage maximal
525
mm
Passage au-dessus du banc
350
mm
Longueur de tournage max.
514
mm
Travail en barres jusqu’au diamètre
51
mm
Broche principale
Plage de vitesse
35 - 5.000
tr/min
Puissance principale d’entraînement
18,5
kW
Couple max.
330
Nm
nez de broche
A2 – 6
douane
Alésage de broche
61
mm
Tourelle revolver
Nombre de logements d’outils
12
Déplacements
Axe X
190
mm
Axe Z
535
mm
Vitesse de déplacement
Avance rapide:
Axe X
30
m/min
Axe Z
33
m/min
Zone d’avance
Axe X/Y/Z
0 - 5.000
mm/min
Contre-pointe
Entrée
MK 5
Déplacement contre-pointe
400
mm
Canon
150
mm
Caractéristiques machine
Puissance électrique installée
45
KVA
Poids de la machine, env.
4.700
kg
Dimensions de la machine, env.
2,80 x 1,70 x 2,00
m
Accessoires
Accessoires standards
- Mandrin hydr. 3 mors KITAGAWA B-208, diamètre 210 mm
- Pré-régleur d'outils (MAZAK Tool Eye System)
- Double interrupteur à pédale pour l'ouverture / la fermeture
- Contre-pointe programmable
- Verrouillage porte avant
- Compl. Système d'arrosage
- Zone de travail entièrement close pour une protection contre les arrosages et les copeaux
- Éclairage de la zone de travail
- PCMCIA interface
- Contrôle d'outil en processus d'arrière-plan
- Interface pour Carte mémoire IC
- Interface pour MAZATROL DATA TRANSFER
- Documentation
Accessoires spéciaux
- Interface embarreur
- Récupérateur de pièces
- Arrosage haute pression
- Convoyeur de copeaux
- Différents porte-outils
