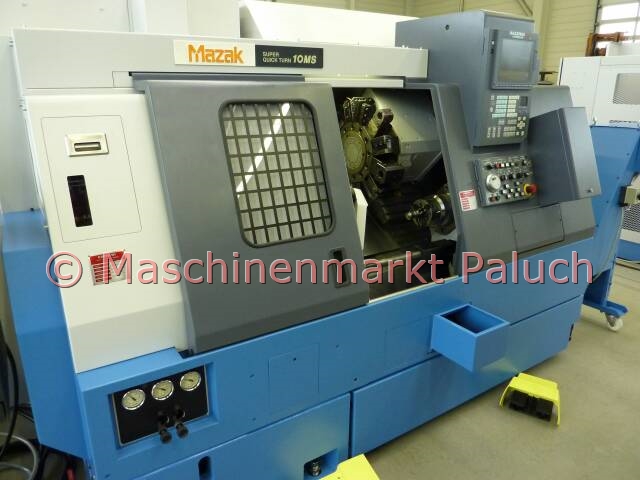

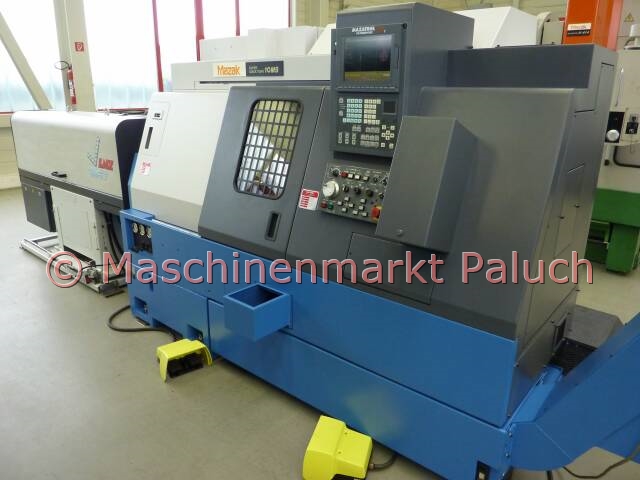

MAZAK Super Quick Turn 10MS
Numéro d’objet
1410
Type de machine
Tour CNC
Année de fabrication
1999
Commande

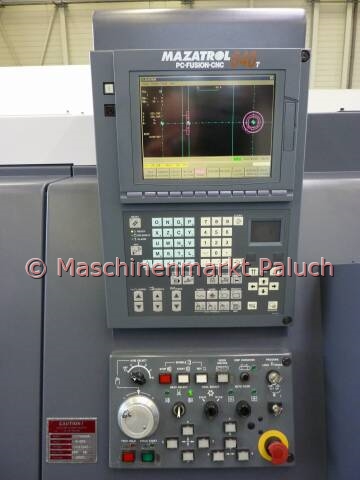

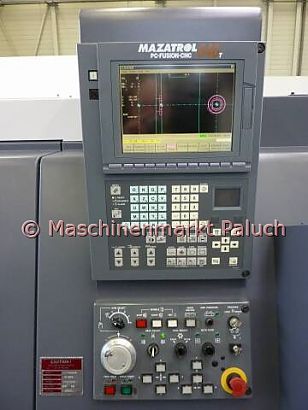

Mazatrol PC Fusion CNC 640T
Données techniques

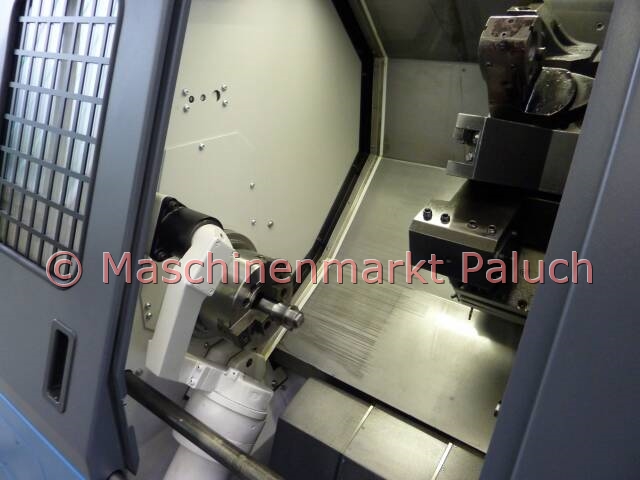

Zone de travail
Passage maximal
435
mm
Diamètre de balancement du chariot transversal max.
370
mm
Passage au-dessus du banc
230
mm
Travail en barres jusqu’au diamètre
42
mm
Broche principale
Plage de vitesse
35-6.000
tr/min
Puissance principale d’entraînement
11
kW
Couple max.
96
Nm
nez de broche
A2 – 5
douane
Alésage de broche
52
mm
Indexation (axe C)
0° – 360°/0,001
°
Broche secondaire
Puissance principale d’entraînement
5,5
kW
Couple max.
35,3
Nm
Plage de vitesse
180 – 6.000
tr/min
Indexation
72 Positionen/5
°

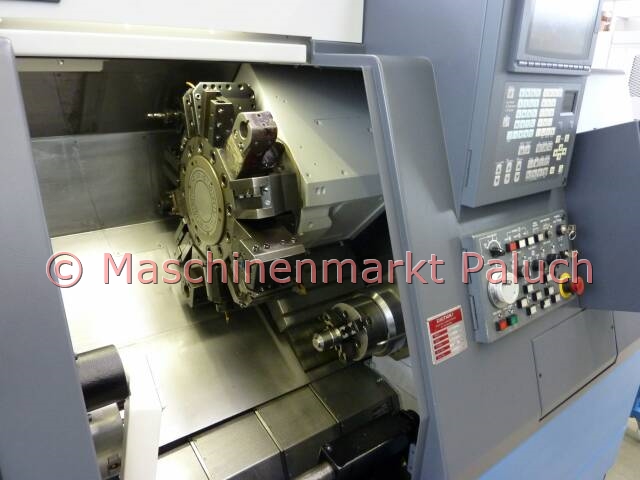

Tourelle revolver
Nombre de logements d’outils
12
Outils entraînés
Plage de vitesse
120-3.000
tr/min
Puissance principale d’entraînement
2,2
kW
Couple max.
20,6
Nm
Déplacements
Axe X
160
mm
Axe Z
455
mm
Axe B
460
mm
Vitesse de déplacement
Avance rapide:
Axe X/Z
30
m/min
Axe C
400
tr/min
Axe B
18
m/min
Zone d’avance
Axe X/Z
0 - 5.000
mm/min
Axe C
1 - 2.000
°/min
Caractéristiques machine
Puissance électrique installée
43
KVA
Poids de la machine, env.
ca. 3.500
kg
Dimensions de la machine, env.
. 2,70 x 1,70 x 1,85
m
Accessoires
Accessoires standards
- Mandrin hydr. 3 mors KITAGAWA B-206 pour broche principale, diamètre 169 mm
- Mandrin hydr. 3 mors KITAGAWA B-205 pour contre-broche, diamètre 135 mm
- Pré-régleur d'outils (MAZAK Tool Eye System)
- Axe-C
- Orientation de la broche à la broche secondaire
- Synchronisation des broches principale et secondaire
- Double interrupteur à pédale pour l'ouverture / la fermeture
- Verrouillage porte avant
- Compl. Système d'arrosage
- Zone de travail entièrement close pour une protection contre les arrosages et les copeaux
- Éclairage de la zone de travail
- Contrôle de la trajectoire de l'outil en arrière-plan
- Surveillance de la durée de vie des outils
- Interface pour MAZAK Mikro Disc et MSK
- Documentation
Accessoires spéciaux
- Embarreur LNS, Quick Load Servo II
- Récupérateur de pièces
- Alésage synchrone
- Arrosage haute pression
- Convoyeur de copeaux
- 10 porte-outils fixes
- 2 porte-outils entraînés
