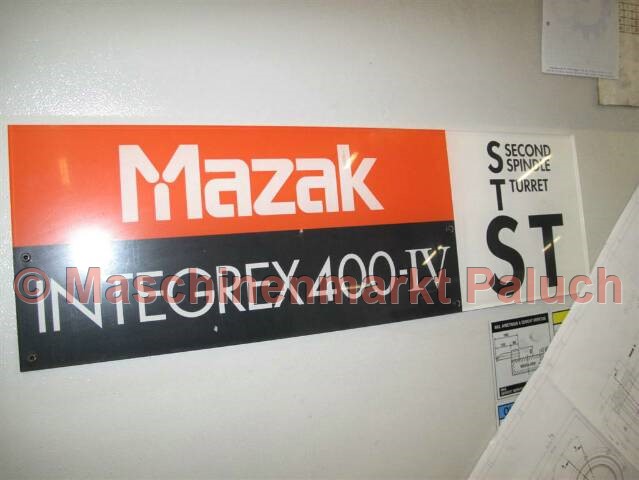

MAZAK Integrex 400 IV ST x 1500
Numéro d’objet
1621
Type de machine
Tour CNC
Année de fabrication
2007
Commande

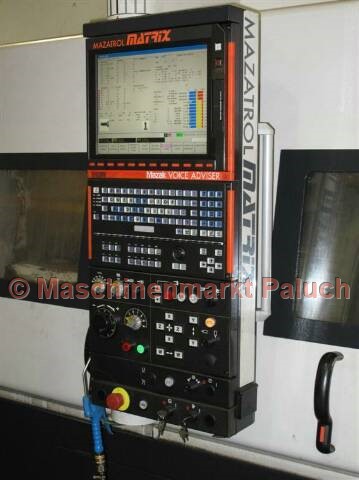

Mazatrol Matrix MT
Données techniques

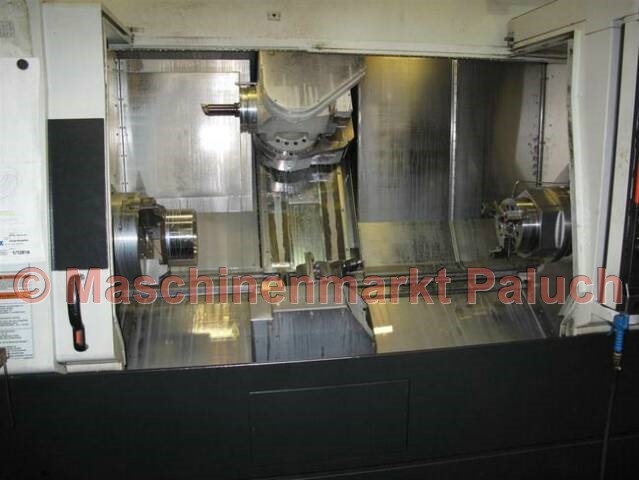

Zone de travail
Passage maximal
850
mm
Travail en barres jusqu’au diamètre
102
mm
Longueur de tournage max.
1.524
mm
Broche principale
Plage de vitesse
35 – 3.300
tr/min
Puissance principale d’entraînement
30
kW
Couple max.
1.400
Nm
nez de broche
A2 – 8
douane
Alésage de broche
112
mm
Broches diamètre
304
des douanes
Indexation (axe C)
0,0001
°
Broche secondaire
Plage de vitesse
35 – 5.000
tr/min
Puissance principale d’entraînement
18,5
kW
Couple max.
500
Nm
Couple max.
500
Nm
Broches diamètre
254
des douanes
Indexation
0,001
°
La broche de fraisage
Plage de vitesse
15 – 12.000
tr/min
Puissance principale d’entraînement
18,5
kW
Couple max.
119
Nm
Outils Entrée
CAPTO C6
Magasin d'outils
Nombre de logements d’outils
40
Poids de l’outil max.
10
kg
Diamètre de l’outil max.
90
mm
- avec poste libre
125
mm
Longueur d'outil max.
400
mm
Tourelle inférieure
Nombre de logements d’outils
9
Tourelle inférieure
Nombre de logements d’outils
9
Puissance principale d’entraînement
18
kW
Couple max.
119
Nm
Plage de vitesse
35-6.000
tr/min
Déplacements
Axe X
630
mm
Axe X2
230
mm
Axe Z
1.585
mm
Axe Y
160
mm
Axe Z2
1.530
mm
Axe W
1.530
mm
Axe B
225°
mm
Vitesse de déplacement
Avance rapide:
Axe X/X2
38
m/min
Axe Z/Z2
38
m/min
Axe Y
26
m/min
Axe W
30
m/min
Axe C
555
tr/min
Zone d’avance
Axe X/X2/Y/Z/Z2
0 - 2.000
mm/min
Caractéristiques machine
Puissance électrique installée
92
KVA
Poids de la machine, env.
13.700
kg
Dimensions de la machine, env.
5,10 x 2,60 x 2,80
m
Accessoires
Accessoires standards
- Mandrin hydr. 3 mors KITAGAWA BB-212, diamètre 304 mm pour broche principale
- Mandrin hydr. 3 mors KITAGAWA B-210 pour contre-broche, diamètre 254 mm
- Axe B (axe de positionnement 0,0001°)
- Axe C (broche principale 0,0001°)
- Axe Y
- Contre-broche de soufflage d'air
- Orientation de la broche sur la deuxième broche
- Synchronisation de la broche principale et de la contre-broche
- Double pédale pour ouvrir/fermer le mandrin pour broche principale et 2ème broche
- Feedback de l'état du mandrin (ouvert/fermé) pour la broche principale et la 2ème broche
- Préréglage d'outils (MAZAK Tool Eye System)
- EIA/ISO
- Serrure de porte avant
- système de refroidissement complet
- Protection du liquide de refroidissement et des copeaux grâce à une zone de travail entièrement encapsulée
- Éclairage de la zone de travail
- Macro utilisateur (600 variables)
- Cycle de taraudage/perçage MAZAK
- Manual
Accessoires spéciaux
- Magasin d'outils pour 40 outils (CAPTO C6)
- MAYFRAN Convoyeur à copeaux
