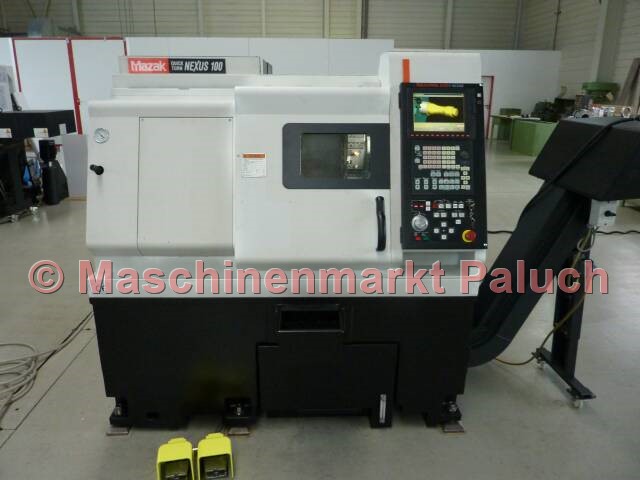

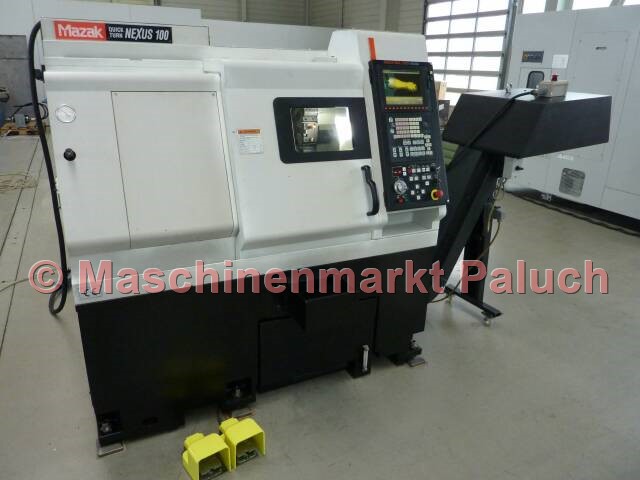

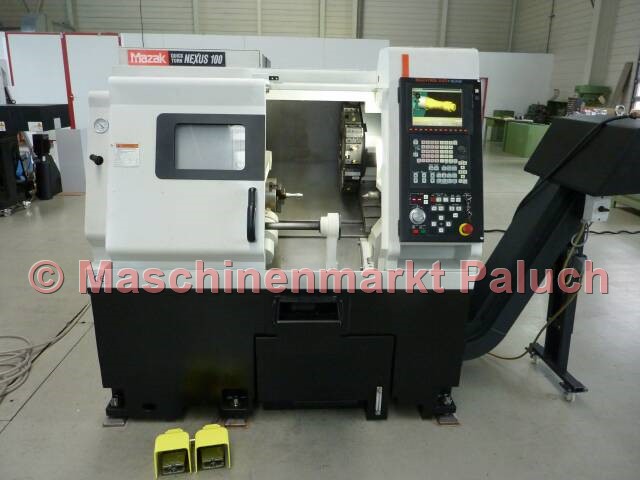

MAZAK Quick Turn Nexus 100 Universal 300
Numéro d’objet
1474
Type de machine
Tour CNC
Année de fabrication
2006
Commande

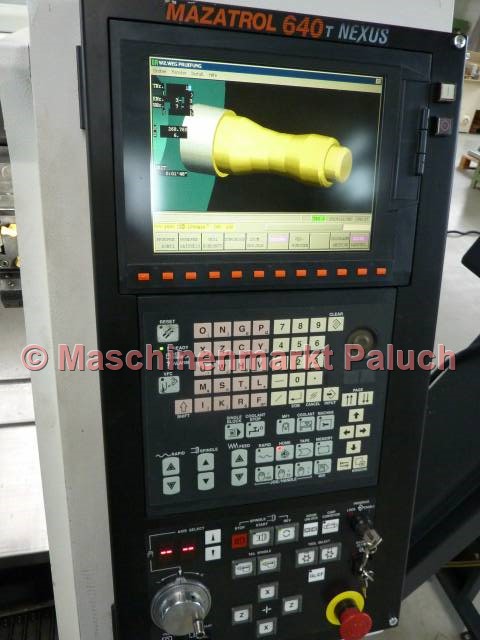

Mazatrol 640T Nexus
Données techniques
Zone de travail
Passage maximal
550
mm
Passage au-dessus du banc
280
mm
Longueur de tournage max.
309
mm
Travail en barres jusqu’au diamètre
42/51
mm
Broche principale
Plage de vitesse
35 – 5.000
tr/min
Puissance principale d’entraînement
11
kW
Couple max.
161
Nm
Alésage de broche
61
mm
nez de broche
A2-5
douane

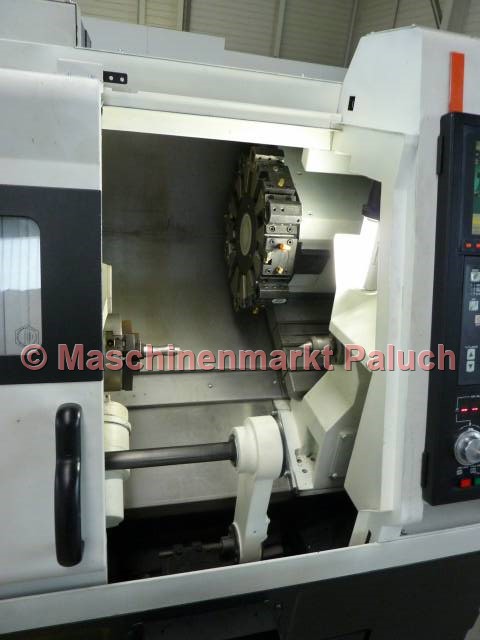

Tourelle revolver
Nombre de logements d’outils
12
Déplacements
Axe X
190
mm
Axe Z
330
mm
Vitesse de déplacement
Axe X
30
m/min
Axe Z
33
m/min
Contre-pointe
Entrée
MK 4
Déplacement contre-pointe
350
mm
Caractéristiques machine
Puissance électrique installée
18
KVA
Poids de la machine, env.
3.300
kg
Dimensions de la machine, env.
1,75 x 1,65 x 1,85
m
Accessoires
Accessoires standards
- Mandrin hydr. 3 mors KITAGAWA BB-06, diamètre 169 mm
- Pré-régleur d'outils (MAZAK Tool Eye System)
- Double interrupteur à pédale pour l'ouverture / la fermeture
- Contre-pointe manuelle
- Verrouillage porte avant
- compl. Système d'arrosage
- Zone de travail entièrement close pour une protection contre les arrosages et les copeaux
- Éclairage de la zone de travail
- Contrôle de la trajectoire de l'outil en arrière-plan
- Affichage de surveillance de la navigation
- PCMCIA Interface
- 3,5" lecteurs de disquettes
- Interface IC carte IC
- Interface pour le TRANSFERT MAZATROL DATA
- Documentation
Accessoires spéciaux
- Fuseau principal avec le passage de fuseau 51 mm
- Récupérateur de pièces
- autom. Ouverture/fermetures de la nourriture
- CNC Paquet d'option EIA/ISO, contenu du paquet
- MAYFRAN Convoyeur de copeaux
- détenteurs d'outil divers pour le de 12 fois le revolver
