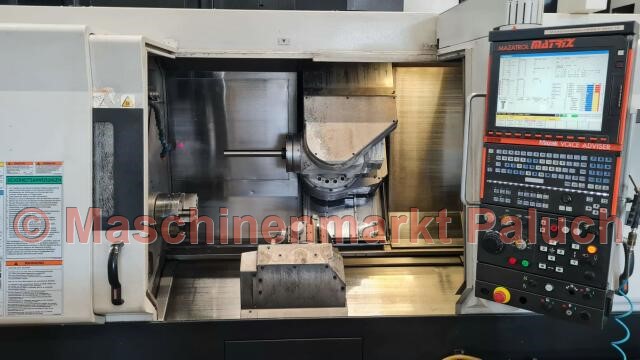

MAZAK Integrex 200 IV ST x 1500
Numéro d’objet
1655
Type de machine
Tour CNC
Année de fabrication
2007
Commande
Mazatrol Matrix
Données techniques

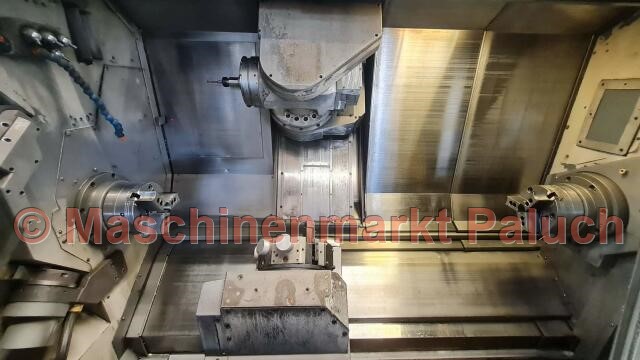

Zone de travail
Passage maximal
660
mm
Travail en barres jusqu’au diamètre
51
mm
Longueur de tournage max.
1.495
mm
Broche principale
Plage de vitesse
35 – 5.000
tr/min
Puissance principale d’entraînement
22
kW
Couple max.
467
Nm
nez de broche
A2 – 6
douane
Alésage de broche
76
mm
Indexation (axe C)
0,0001
°
Broche secondaire
Plage de vitesse
35 – 5.000
tr/min
Puissance principale d’entraînement
18,5
kW
Alésage de broche
88
mm
Indexation (axe C)
0,0001
°
La broche de fraisage
Plage de vitesse
15 – 12.000
tr/min
Puissance principale d’entraînement
18,5
kW
Couple max.
119
Nm
Outils Entrée
CAPTO C6
Magasin d'outils
Nombre de logements d’outils
120
Poids de l’outil max.
10
kg
Diamètre de l’outil max.
90
mm
- avec poste libre
125
mm
Longueur d'outil max.
300
mm
Tourelle inférieure
Nombre de logements d’outils
9
Déplacements
Axe X
580
mm
Axe X2
150
mm
Axe Z
1.545
mm
Axe Z2
1.490
mm
Axe Y
160
mm
Axe W
1.550
mm
Axe B
225°
mm
Vitesse de déplacement
Avance rapide:
Axe X/X2
38
m/min
Axe Z/Z2
38
m/min
Axe Y
26
m/min
Axe W
30
m/min
Axe C
555
tr/min
Zone d’avance
Axe X/X2/Y/Z/Z2
0 - 2.000
mm/min
Caractéristiques machine
Puissance électrique installée
76,5
KVA
Poids de la machine, env.
11.800
kg
Dimensions de la machine, env.
4,00 x 2,50 x 2,60
m
Accessoires
Accessoires standards

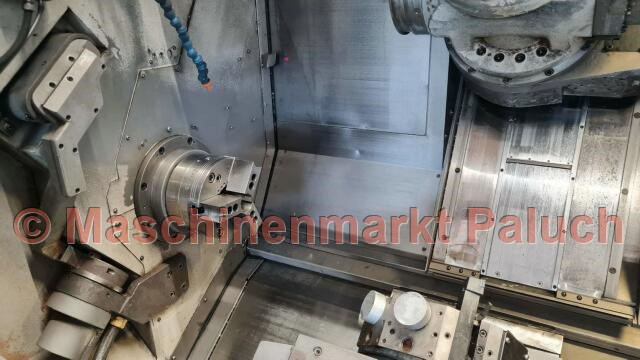

- Mandrin hydr. 3 mors SCHUNK 210-66 pour broche principale, diamètre 210 mm

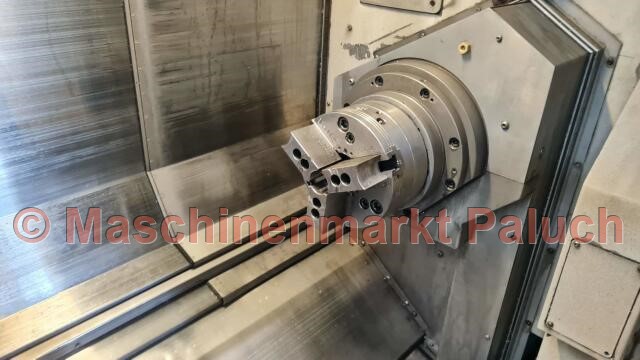

- Mandrin hydr. 3 mors SCHUNK 210-66 pour contre-broche, diamètre 210 mm
- Axe B (axe de positionnement 0,0001°)
- Axe C (broche principale 0,0001°)
- Axe Y
- Contre-broche de soufflage d'air
- Orientation de la broche sur la deuxième broche
- Synchronisation de la broche principale et de la contre-broche
- Double pédale pour ouvrir/fermer le mandrin pour broche principale et 2ème broche
- Feedback de l'état du mandrin (ouvert/fermé) pour la broche principale et la 2ème broche
- Préréglage d'outils (MAZAK Tool Eye System)
- Serrure de porte avant
- système de refroidissement complet
- Protection du liquide de refroidissement et des copeaux grâce à une zone de travail entièrement encapsulée
- Éclairage de la zone de travail
- Macro utilisateur (600 variables)
- Cycle de taraudage/perçage MAZAK
- Tornade en EIA/ISO
- Manual
Accessoires spéciaux
- Magasin d'outils pour 120 outils (CAPTO C6)
- Contre-broche avec axe C 0,0001 degrés
- Broche de fraisage à filetage synchronisé
- Cylindre (G07) + fonction entrée coordonnées polaires (G12.1) EIA/ISO
- MAYFRAN Convoyeur à copeaux, éjection latérale
