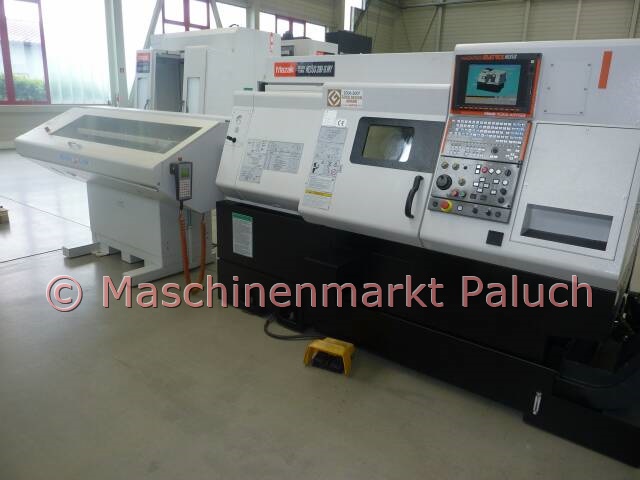

MAZAK Quick Turn Nexus 200-II-MY
Numéro d’objet
1300
Type de machine
Tour CNC
Année de fabrication
2007
Commande
Mazatrol Matrix
Données techniques
Zone de travail
Passage maximal
675
mm
Passage au-dessus du banc
380
mm
Longueur de tournage max.
538
mm
Travail en barres jusqu’au diamètre
65
mm
Broche principale
Plage de vitesse
35 - 5.000
tr/min
Puissance principale d’entraînement
26
kW
Couple
465
Nm
nez de broche
A2 - 6
douane
Alésage de broche
76
mm
Indexation (axe C)
0 - 360° / 0,001
°
Tourelle revolver
Nombre de logements d’outils
12
Outils entraînés
Plage de vitesse
25 – 4.500
tr/min
Puissance principale d’entraînement
5,5
kW
Couple max.
35
Nm
Déplacements
Axe X
230
mm
Axe Y
100 (+/- 50)
mm
Axe Z
575
mm
Vitesse de déplacement
Avance rapide:
Axe X
30
m/min
Axe Y
21
m/min
Axe Z
33
m/min
Zone d’avance
Axe X/Y/Z
0 - 2.000
mm/min
Contre-pointe
Entrée
MK 5
Déplacement contre-pointe
550
mm
Caractéristiques machine
Puissance électrique installée
47,4
KVA
Poids de la machine, env.
5.100
kg
Dimensions de la machine, env.
2,70 x 1,90 x 2,00
m
Accessoires
Accessoires standards
- Mandrin hydr. 3 mors KITAGAWA B-208, diamètre 210 mm
- Pré-régleur d'outils (MAZAK Tool Eye System)
- Axe C
- Double interrupteur à pédale pour l'ouverture / la fermeture
- Verrouillage porte avant
- Compl. Système d'arrosage
- Zone de travail entièrement close pour une protection contre les arrosages et les copeaux
- Éclairage de la zone de travail
- Alésage synchrone pour outils entraînés
- Contrôle de la trajectoire de l'outil en arrière-plan
- Affichage de surveillance de la navigation
- PCMCIA interface
- Lecteur de disquettes 3,5"
- Interface pour MAZATROL DATA TRANSFER
- Documentation
Accessoires spéciaux
- Récupérateur de pièces
- Arrosage haute pression
- Convoyeur de copeaux
- 10 porte-outils fixes
- 2 porte-outils entraînés
