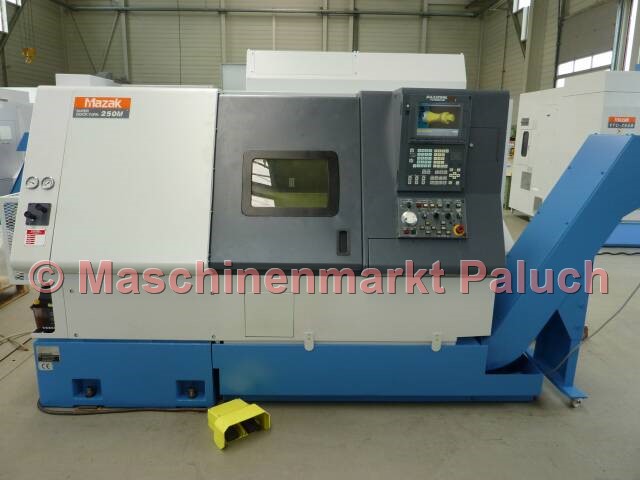

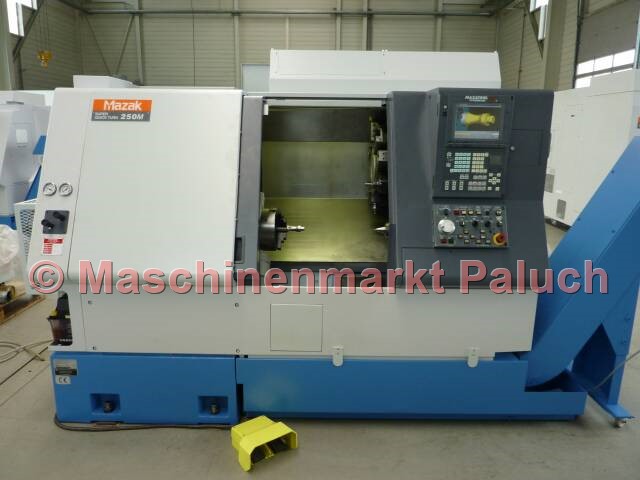

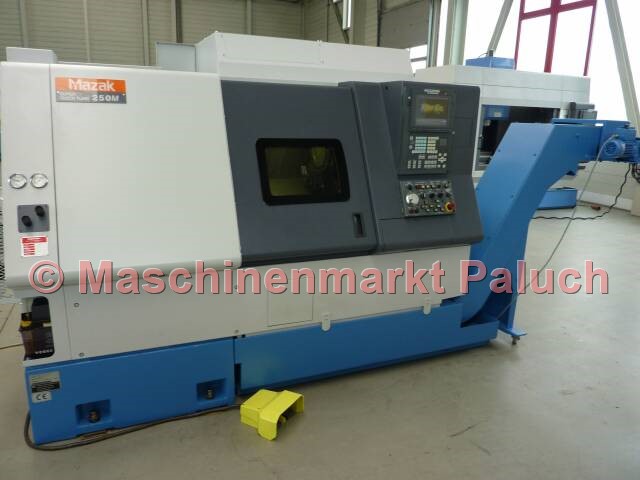

MAZAK Super Quick Turn 250M Universal 500
Numéro d’objet
1467
Type de machine
Tour CNC
Année de fabrication
2002
Commande

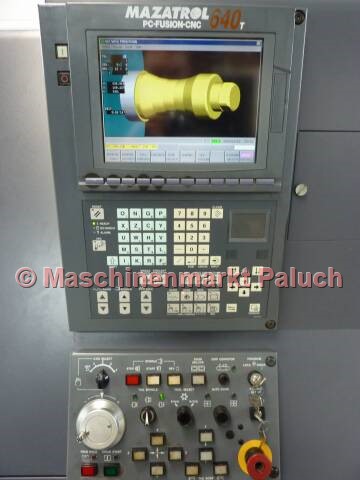

Mazatrol PC Fusion CNC 640T
Données techniques
Zone de travail
Passage maximal
525
mm
Passage au-dessus du banc
350
mm
Longueur de tournage max.
497
mm
Travail en barres jusqu’au diamètre
64
mm
Broche principale
Plage de vitesse
35-4.000
tr/min
Puissance principale d’entraînement
18,5
kW
Couple max.
350
Nm
nez de broche
A2-6
douane
Alésage de broche
76
mm
Indexation (axe C)
0° - 360°/0,001
°

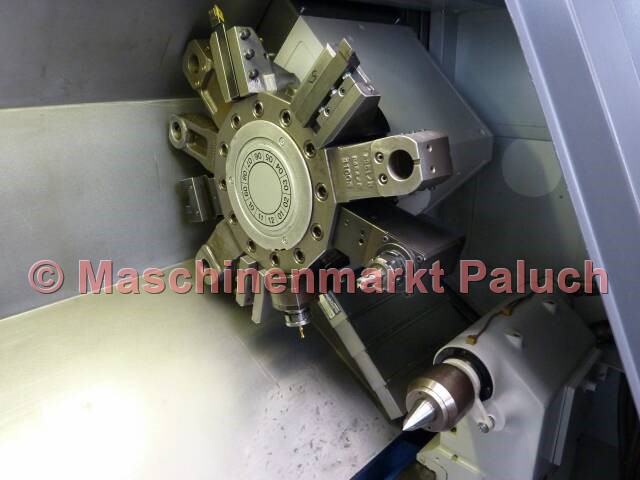

Tourelle revolver
Nombre de logements d’outils
12
Outils entraînés
Plage de vitesse
120-4.500
tr/min
Puissance principale d’entraînement
3,7
kW
Couple max.
35
Nm
Déplacements
Axe X
190
mm
Axe Z
575
mm
Vitesse de déplacement
Avance rapide:
Axe X/Z
30
m/min
Axe C
400
tr/min
Avance:
Axe X/Z
0-5.000
mm/min
Axe C
1 - 2.000
°/min
Contre-pointe
Canon
150
mm
Entrée
MK 5
Déplacement contre-pointe
400
mm
Caractéristiques machine
Puissance électrique installée
35
KVA
Poids de la machine, env.
ca. 5.050
kg
Dimensions de la machine, env.
3,10 x 1,80 x 2,20
m
Accessoires
Accessoires standards

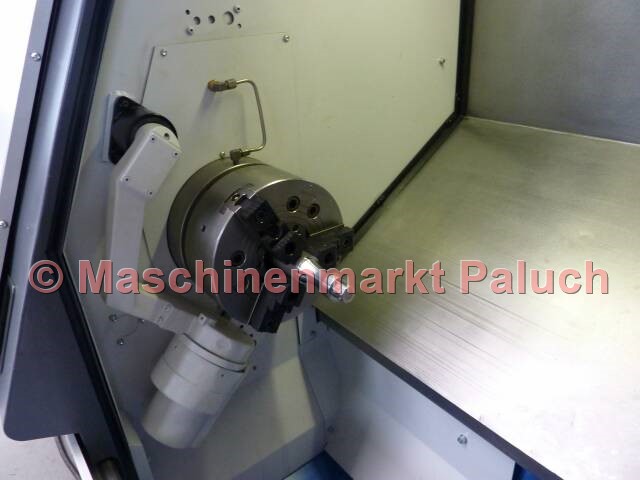

- Mandrin hydr. 3 mors KITAGAWA B-210 pour broche principale, diamètre 254 mm
- Pré-régleur d'outils (MAZAK Tool Eye System)
- Axe-C
- Double interrupteur à pédale pour l'ouverture / la fermeture
- Contre-pointe programmable
- Verrouillage porte avant
- compl. Système d'arrosage
- Zone de travail entièrement close pour une protection contre les arrosages et les copeaux
- Éclairage de la zone de travail
- Taraudage synchrone
- Contrôle d'outil en processus d'arrière-plan
- PCMCIA interface
- Interface pour MAZATROL DATA TRANSFER
- Documentation
Accessoires spéciaux
- filetage synchrone pour outils entraînés
- Arrosage haute pression
- Convoyeur de copeaux
- 8 porte-outils fixes
- 2 porte-outils entraînés
