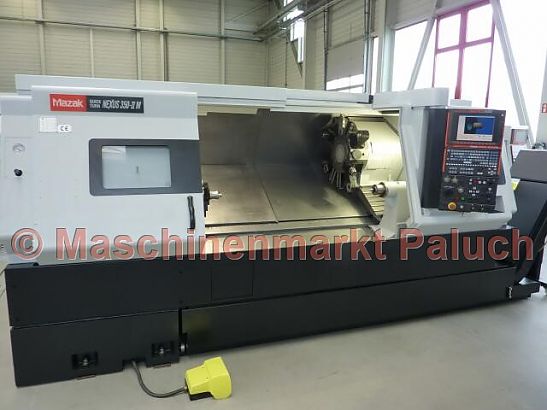

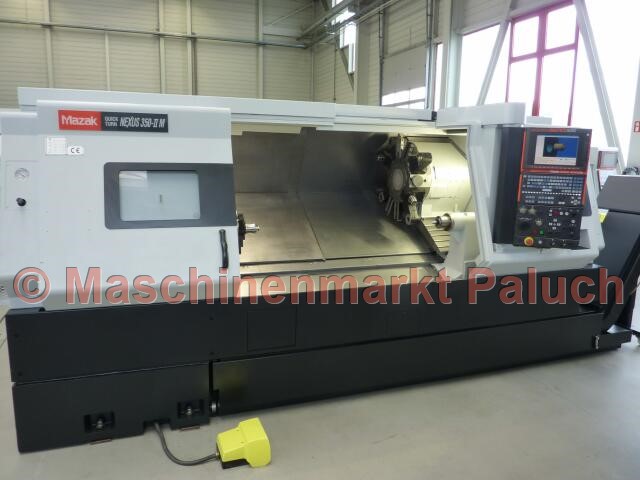

MAZAK Quick Turn Nexus 350-II M Universal 1500
Numéro d’objet
1604
Type de machine
Tour CNC
Année de fabrication
2007
Commande

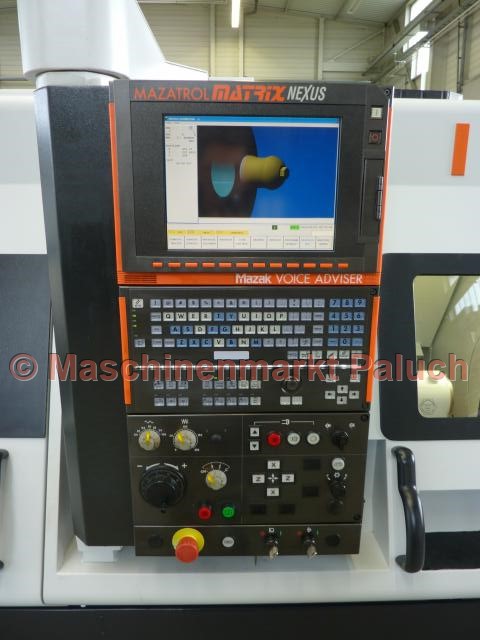

Mazatrol Matrix
Données techniques
Zone de travail
Passage maximal
750
mm
Passage au-dessus du banc
420
mm
Longueur de tournage max.
1.539
mm
Travail en barres jusqu’au diamètre
102
mm
Broche principale
Plage de vitesse
35 - 3.300
tr/min
Puissance principale d’entraînement
30
kW
Couple
808
Nm
nez de broche
A2 - 11
douane
Alésage de broche
112
mm
Indexation (axe C)
0,0001
°
Tourelle revolver
Nombre de logements d’outils
12
Outils entraînés
Plage de vitesse
25 – 4.000
tr/min
Puissance principale d’entraînement
7,5
kW
Couple max.
95
Nm
Déplacements
Axe X
260
mm
Axe Z
1.605
mm
Vitesse de déplacement
Avance rapide:
Axe X
30
m/min
Axe Z
33
m/min
Axe C
555
tr/min
Contre-pointe
Entrée
MK 4
Déplacement contre-pointe
1.580
mm
Caractéristiques machine
Puissance électrique installée
55,6
KVA
Poids de la machine, env.
7.500
kg
Dimensions de la machine, env.
4,30 x 2,20 x 2,00
m
Accessoires
Accessoires standards

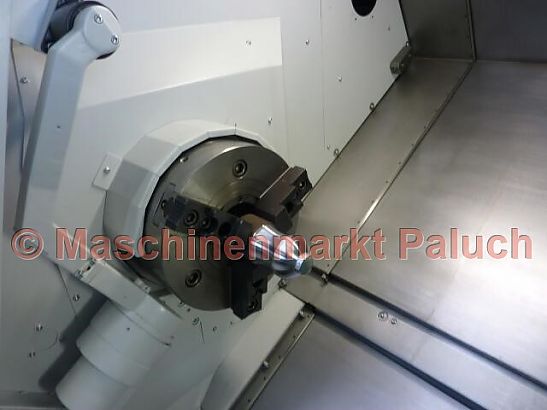

- Mandrin hydr. 3 mors KITAGAWA BB-212, diamètre 315 mm
- Pré-régleur d'outils (MAZAK Tool Eye System)
- Axe-C
- Double interrupteur à pédale pour l'ouverture / la fermeture
- Verrouillage porte avant
- Compl. Système d'arrosage
- Zone de travail entièrement close pour une protection contre les arrosages et les copeaux
- Macro utilisateur (600 variables)
- Cycle de taraudage / perçage
- MAZAK Tornado en EIA / ISO
- Fonction d'entrée EIA / ISO
- Arrêt optionnel (arrêt optionnel)
- Éclairage de la zone de travail
- Alésage synchrone pour outils entraînés
- Contrôle de la trajectoire de l'outil en arrière-plan
- Entrée de coordonnées polaires (G122)
- Des données de dessin fonction d'entrée directe
- Interface USB 2 pièces
- Interface LAN
- Bouclier thermique intelligent
- Bouclier de danger intelligent
- MAZAK support de la langue
- Édition virtuelle
- documentation
Accessoires spéciaux
- filetage synchrone pour outils entraînés
- Arrosage haute pression
- Convoyeur à copeaux
- 8 porte-outils fixes
- 2 porte-outils entraînés
