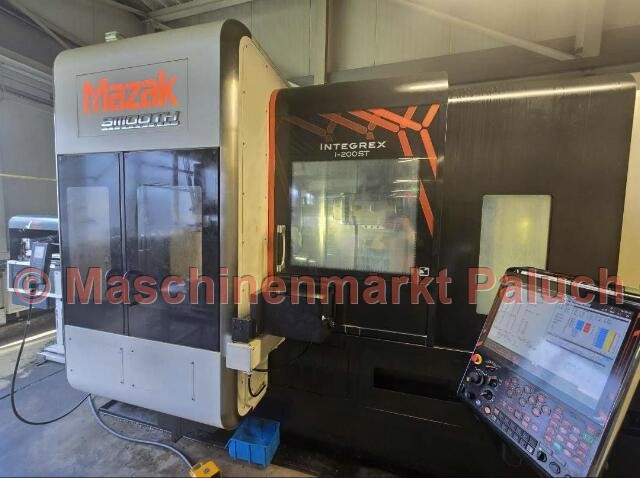

MAZAK Integrex i-200 ST U1500
Numéro d’objet
1654
Type de machine
Tour CNC
Année de fabrication
2017
Commande
SmoothX
Données techniques
Zone de travail
Passage maximal
658
mm
Diamètre d'usinage maxi tourelle supérieure
658
mm
Diamètre d'usinage maxi tourelle inférieure
420
mm
Travail en barres jusqu’au diamètre
51
mm
Longueur de tournage max.
1.519
mm
Broche principale
Plage de vitesse
35-5.000
tr/min
Puissance principale d’entraînement
22
kW
Couple max.
467
Nm
nez de broche
A2 – 6
douane
Alésage de broche
76
mm
Indexation (axe C)
0,0001
°
Broche secondaire
Plage de vitesse
35 – 5.000
tr/min
Puissance principale d’entraînement
18,5
kW
Indexation
0.0001
°
La broche de fraisage
Plage de vitesse
35-12.000
tr/min
Puissance principale d’entraînement
24
kW
Couple max.
91
Nm
Outils Entrée
Capto
Magasin d'outils
Nombre de logements d’outils
72
Poids de l’outil max.
12
kg
Longueur d'outil max.
400
mm
Tourelle inférieure
Nombre de logements d’outils
9
Déplacements
Axe X
615
mm
Axe Z
1.585
mm
Axe Y
260
mm
Axe X2
230
mm
Axe Z2
1.388
mm
Axe W
1.539
mm
Vitesse de déplacement
Avance rapide:
Axe X
50
m/min
Axe X/X2
40
m/min
Axe Z
50
m/min
Axe Z/Z2
40
m/min
Axe Y
40
m/min
Axe W
30
m/min
Zone d’avance
Axe X/X2/Y/Z/Z2
0 - 2.000
mm/min
Caractéristiques machine
Puissance électrique installée
71,33
KVA
Poids de la machine, env.
16.6800
kg
Dimensions de la machine, env.
4,90 x 2,95 x 2,80
m
Accessoires
Accessoires standards
- Mandrin HAINBUCH à collet Gr. 65 pour broche principale
- Mandrin HAINBUCH à collet Gr. 65 pour contre-broche
- Axe B (positionnement 0,0001°)
- Axe C (0,0001 °)
- Axe Y
- Double interrupteur au pied pour ouvrir / fermer
- Retour de l'état d'alimentation (ouvert / fermé)
- Préréglage d'outils (système MAZAK Tool Eye)
- serrure de la porte avant
- Alimentation en liquide de refroidissement par la tête de fraisage
- système de refroidissement complet
- Protection du liquide de refroidissement et des copeaux dans un espace de travail entièrement clos
- éclairage de la zone de travail
- Macro utilisateur (600 variables)
- Cycle de taraudage / forage MAZAK
- Fonction d'entrée EIA / ISO
- Fonctions supplémentaires EIA / ISO
- Alimentation en temps inverse G93
- Arrêt optionnel (arrêt optionnel)
- Logiciel MAZACC-2D Compensation de forme de la pièce
- Systèmes de coordonnées pièce supplémentaires 300 pièces
- En tapant Fonction
- Entrée de coordonnées polaires (G122)
- des données de dessin fonction
- d'entrée directe
- cycles de perçage EIA / ISO
- interface CardBus
- interface LAN
- Montage virtuel
- documentation
Accessoires spéciaux
- Embarreur LNS
- Magasin d'outils pour 72 outils Capto
- Axe C broche secondaire
- 3 lampes pour l'affichage de l'état d'usinage
- Porte automatique
- Interface Robots
- Broche de fraisage coupe de filetage synchronisée
- Refrigération haute pression 15 bars
- Convoyeur de copeaux
