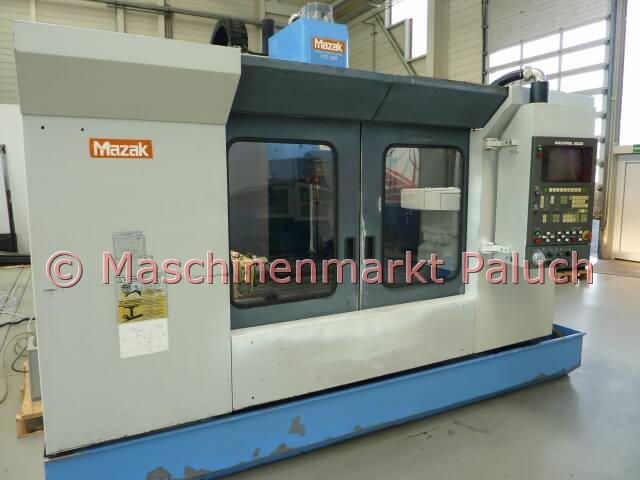

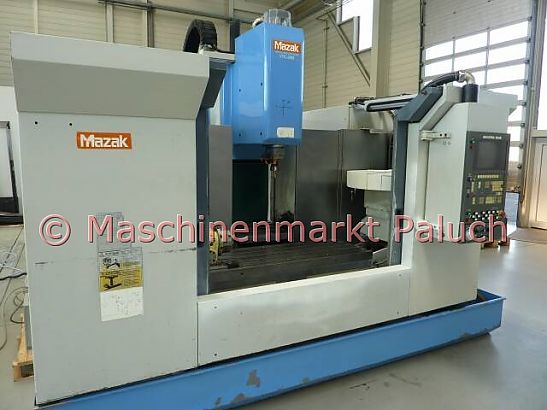

MAZAK VTC-20B
Numéro d’objet
1429
Type de machine
Centre d’usinage vertical
Année de fabrication
1995
Commande

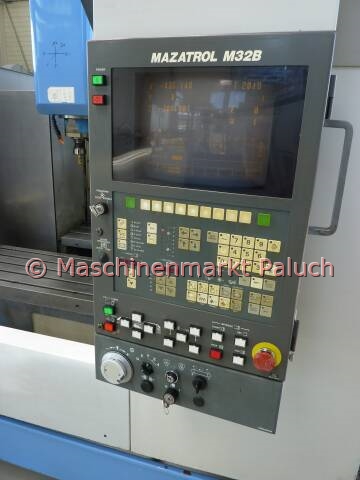

Mazatrol M – 32B mit Monochrombildschirm
Données techniques

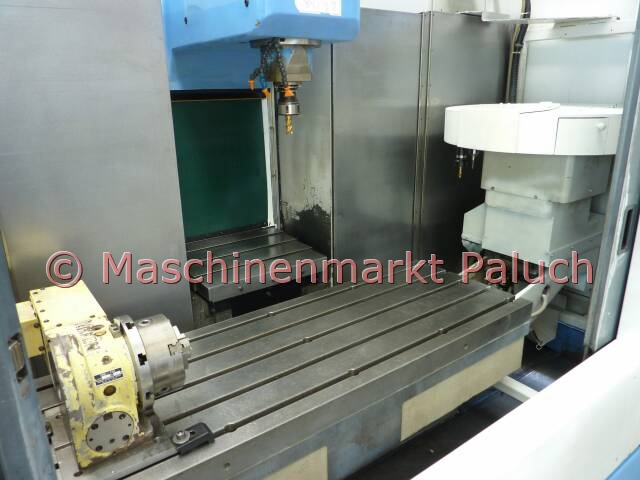

Table de travail
Dimension table
510 x 1.460
mm
Charge max. table
500
kg
Rainures en T
5
pièce
Écart des rainures en T
100
mm
Largeur des rainures
18
mm
Déplacements
Axe X
1.120
mm
Axe Y
510
mm
Axe Z
510
mm
nez de broche et table
180~690
mm
Vitesse de déplacement
Avance rapide:
Axe X/Y/Z
20
m/min
Axe X/Y/Z
1 - 5.000
mm/min
Broche de travail
Plage de vitesse
40 - 7.000
tr/min
Tige d’outil
CAT 40
Puissance principale d’entraînement
11
kW
Couple max.
70
Nm
Magasin d'outils
Nombre de logements d’outils
24
Diamètre de l’outil max.
80
mm
- avec poste libre
110
mm
Longueur d'outil max.
350
mm
Poids de l’outil max.
8
kg
Caractéristiques machine
Puissance électrique installée
30
KVA
Poids de la machine, env.
5.450
kg
Dimensions de la machine, env.
3.20 x 2.90 x 2.70
m
Accessoires
Accessoires standards
- Fonction de programmation EIA / IS
- Système de surveillance MAZAK C
- Contrôle d'alimentation adaptatif (AFC)
- détection de rupture d'outil (TBR)
- Surveillance de la durée de vie de l'outil et appel d'outil de remplacement (TLM)
- compl. Système de refroidissement
- le refroidissement des inondations
- Protection du liquide de refroidissement et des copeaux
- Verrouillage de la porte avant via un interrupteur
- Interface pour MAZAK Micro Disk et MSK
- Éclairage de la zone de travail
- documentation
Accessoires spéciaux
- Pompe de liquide de refroidissement renforcée 5,5 bar

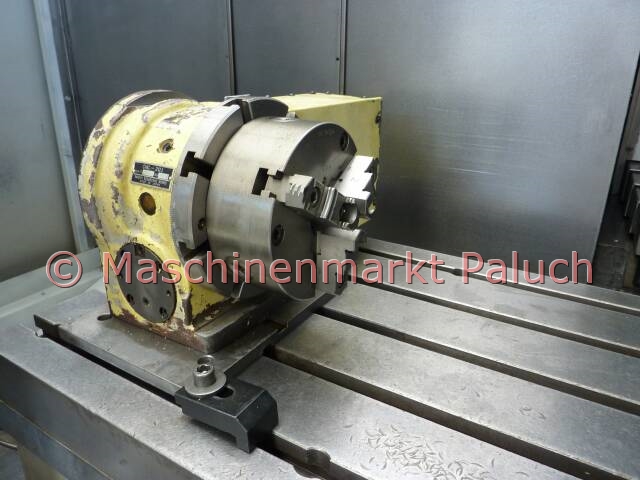

- Table rotative NIKKEN CNC 201
