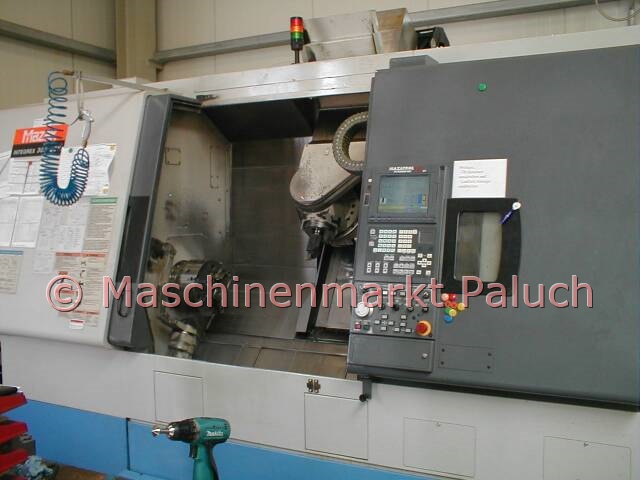

MAZAK Integrex 300-II SY
Numéro d’objet
1436
Type de machine
Tour CNC
Année de fabrication
2003
Commande
Mazatrol PC Fusion CNC 640 MT
Données techniques
Zone de travail
Passage maximal
610
mm
Passage au-dessus du banc
610
mm
Travail en barres jusqu’au diamètre
77
mm
Broche principale
Plage de vitesse
35-3.500
tr/min
Puissance principale d’entraînement
26
kW
Couple max.
637
Nm
nez de broche
A2 – 8
douane
Alésage de broche
88
mm
Indexation (axe C)
0°-360°/0,001
°
Broche secondaire
Puissance principale d’entraînement
22
kW
Couple max.
350
Nm
Plage de vitesse
35 – 3.500
tr/min
nez de broche
A2 – 6
douane
Indexation (axe C)
360.000 Pos. / 0,001
°
Outils entraînés
Puissance principale d’entraînement
15
kW
Couple max.
116
Nm
Plage de vitesse
15-10.000
tr/min
Outils Entrée
MAZAK KM 63
Magasin d'outils
Nombre de logements d’outils
40
Poids de l’outil max.
7
kg
Diamètre de l’outil max.
90
mm
- avec poste libre
120
mm
Longueur d'outil max.
300
mm
Changement d'outil temps
1. Schritt ca. 1,3
en s
Déplacements
Axe X
580
mm
Axe Z
1.137
mm
Axe Z2
1.110
mm
Axe Y
+/- 115
mm
Axe B
-30° bis +195°
mm
Vitesse de déplacement
Avance rapide:
Axe X
30
m/min
Axe Y
15
m/min
Axe Z
30
m/min
Axe C
300
tr/min
Zone d’avance
Axe X
0–6.000
mm/min
Axe Z
0–6.000
mm/min
Axe Y
0–6.000
mm/min
Axe C
1-2.000
°/min
Axe Y
0 – 6.000
mm/min
Caractéristiques machine
Puissance électrique installée
37
KVA
Poids de la machine, env.
9.800
kg
Dimensions de la machine, env.
6,00 x 2,80 x 2,70
m
Accessoires
Accessoires standards
- Mandrin hydr. 3 mors SMW KNCS-N315 A8, diamètre 315 mm
- Mandrin hydr. 3 mors SMW KNCS-N260 A6, diamètre 254 mm
- Axe B
- Axe C
- Axe Y
- Double interrupteur à pédale pour l'ouverture / la fermeture du fourrage pour les broches
- Information statut de l'alimentation (ouvert / fermé)
- Pré-régleur d'outils (MAZAK Tool Eye System)
- Verrouillage porte avant
- Compl. Système d'arrosage
- Zone de travail entièrement close pour une protection contre les arrosages et les copeaux
- Éclairage de la zone de travail
- Surveillance de la durée de vie des outils
- Cycles d'usinage BAZ
- Affichage de surveillance de la navigation
- Interface pour carte mémoire à circuit imprimé
- Interface pour MSK
- Documentation
Accessoires spéciaux
- Magasin d'outils pour 40 logements d'outils
- Pack optionnel CNC EIA/ISO
- Arrosage haute pression 15 bars
- Alésage synchrone
- Kit interface (interface pour souris, imprimante, clavier)
- Convoyeur de copeaux
