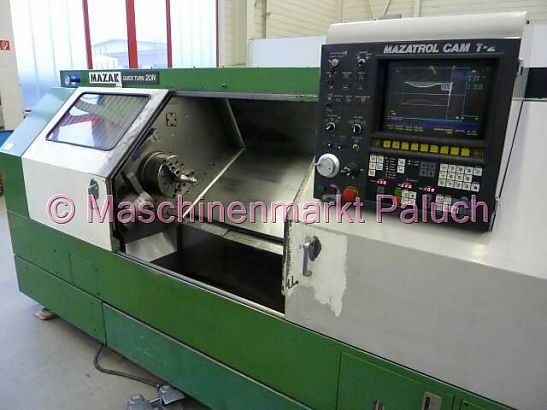

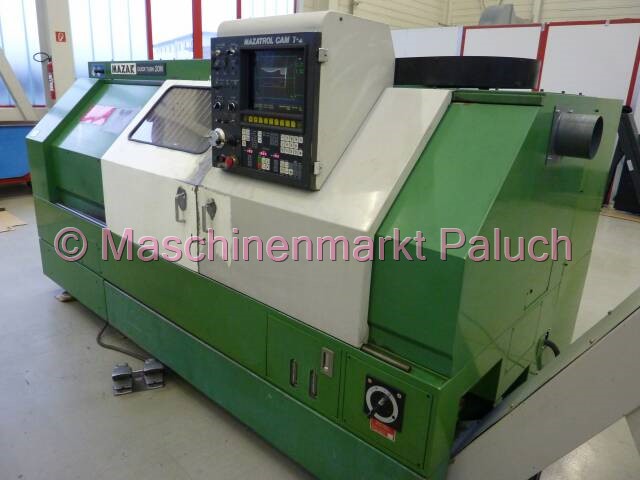

MAZAK Quick Turn 20N Universal
Numéro d’objet
1437
Type de machine
Tour CNC
Année de fabrication
1986
Commande

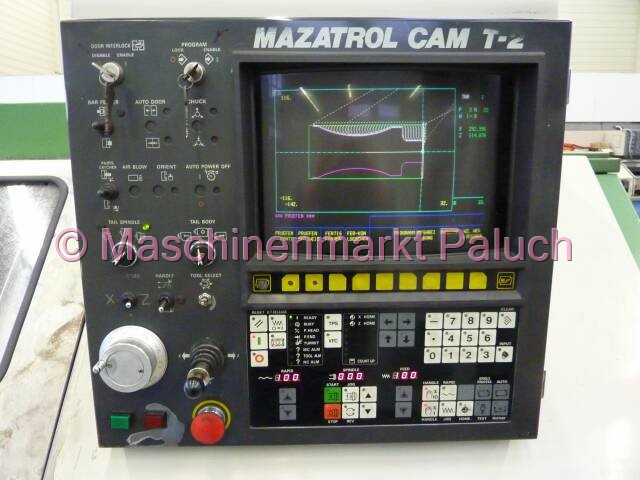

Mazatrol CAM T - 2 mit Farbgrafikbildschirm
Données techniques
Zone de travail
Passage maximal
510
mm
Passage au-dessus du banc
310
mm
Longueur de tournage max.
1.037
mm
Travail en barres jusqu’au diamètre
64
mm
Broche principale
Plage de vitesse
12 – 3.000
tr/min
Puissance principale d’entraînement
18,5
kW
nez de broche
A2 – 8
douane
Alésage de broche
80
mm

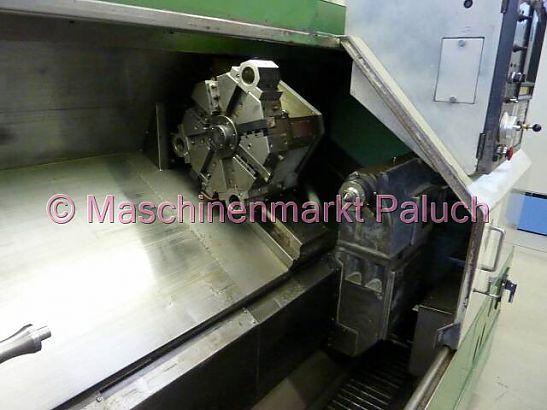

Tourelle revolver
Nombre de logements d’outils
8
Déplacements
Axe X
180
mm
Axe Z
1.045
mm
Vitesse de déplacement
Avance rapide:
Axe X
10
m/min
Axe Z
15
m/min
Contre-pointe
Entrée
MK 4
Déplacement contre-pointe
877
mm
Canon
130
mm
Caractéristiques machine
Puissance électrique installée
34,7
KVA
Poids de la machine, env.
4.600
kg
Dimensions de la machine, env.
3,30 x 1,80 x 1,80
m
Accessoires
Accessoires standards

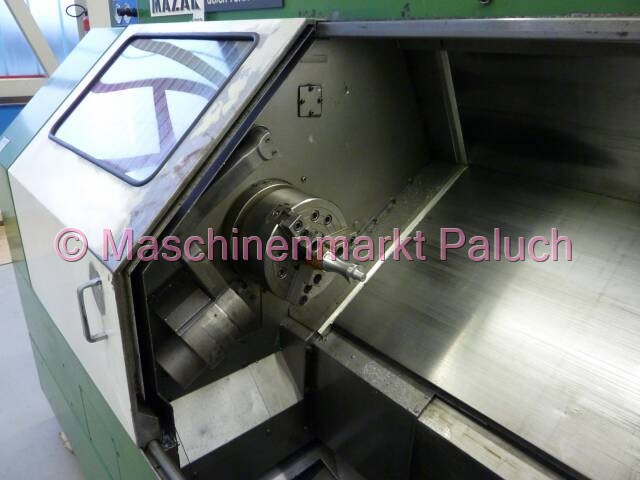

- Mandrin à trois mâchoires hydrauliques HOWA, diamètre 254 mm
- Lit incliné de 30 degrés
- Outil de préréglage (MAZAK Tool Eye System)
- CNC - contre-pointe programmable avec hydr. Pinole
- Verrouillage de la porte avant via un interrupteur
- Interrupteur à double pédale pour ouvrir / fermer le mandrin
- Retour d'information sur la condition d'alimentation (ouverte / fermée)
- Protection du liquide de refroidissement et des copeaux grâce à un espace de travail entièrement fermé
- Interface pour MAZAK Micro Disk et MSK
- compl. Système de refroidissement
- Éclairage de la zone de travail
- documentation
Accessoires spéciaux
- Ouverture / fermeture autom. de l'alimentation M06/M07
- Convoyeur de copeaux
- porte-outils pour une tourelle revolver 8 stations
- 10 porte-outils fixes
- 1 porte-outils entraînés
