MAZAK Quick Turn Nexus 200-II MSY
Numéro d’objet
1520
Type de machine
Tour CNC
Année de fabrication
2014
Commande

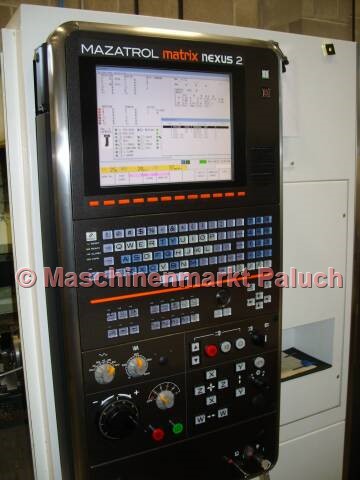

Mazatrol Matrix Nexus 2
Données techniques
Zone de travail
Passage maximal
675
mm
Passage au-dessus du banc
380
mm
Travail en barres jusqu’au diamètre
65
mm
Broche principale
Plage de vitesse
35-5.000
tr/min
Puissance principale d’entraînement
26
kW
Couple max.
465
Nm
Alésage de broche
76
mm
Indexation (axe C)
0° - 360°/0,001
°
Broche secondaire
Plage de vitesse
35 – 6.000
tr/min
Puissance principale d’entraînement
11
kW
Couple max.
89
Nm
nez de broche
A2 – 5
douane
Indexation (axe C)
0,001
°
Tourelle revolver
Nombre de logements d’outils
12
Outils entraînés
Plage de vitesse
25-6.000
tr/min
Puissance principale d’entraînement
5,5
kW
Couple max.
35
Nm
Déplacements
Axe X
230
mm
Axe Y
100 (+/- 50)
mm
Axe Z
575
mm
Axe W
585
mm
Vitesse de déplacement
Avance rapide:
Axe X
30
m/min
Axe Y
21
m/min
Axe Z
33
m/min
Axe W
30
m/min
Axe C
555
tr/min
Zone d’avance
Axe X/Y/Z
0-2.000
mm/min
Caractéristiques machine
Puissance électrique installée
47,4
KVA
Poids de la machine, env.
ca. 5.300
kg
Dimensions de la machine, env.
2,80 x 1,90 x 2,00
m
Accessoires
Accessoires standards
- Mandrin hydr. 3 mors KITAGAWA BB-208 pour broche principale, diamètre 210 mm
- Mandrin hydr. 3 mors KITAGAWA B-206 pour broche secondaire, diamètre 169 mm
- Pré-régleur d'outils (MAZAK Tool Eye System)
- Axe-C
- Axe-Y
- Orientation de la broche sur la deuxième broche
- Double interrupteur à pédale pour l'ouverture / la fermeture
- Verrouillage porte avant
- Compl. Système d'arrosage
- Zone de travail entièrement close pour une protection contre les arrosages et les copeaux
- Éclairage de la zone de travail
- Taraudage synchrone avec broche de fraisage
- Macro utilisateur (600 variables)
- Cycle de taraudage / de perçage Tornado MAZAK en EIA / ISO
- Arrêt facultatif (optionnel)
- Contrôle d'outil en processus d'arrière-plan
- Fonction de filetage
- Saisie des coordonnées polaires (G122)
- Fonction de saisie directe des données de dessin
- 2 ports USB
- Interface LAN
- Protection thermique intelligente
- Panneau de danger intelligent
- Aide linguistique MAZAK
- Traitement virtuel
- Documentation
Accessoires spéciaux
- Interface embarreur
- Récupérateur de pièces
- Dispositif de soufflage sur la doublure (1ère broche)
- Dispositif à bulles d'air sur le revolver
- Converse de l'axe C, précision d'entrée 0,0001 °
- Récit de la broche pour outils motorisés 6000 U /min
- Lampes d'affichage de l'état d'usinage
- Arrosage haute pression
- Convoyeur de copeaux
- 8 porte-outils fixes
- 2 porte-outils entraînés
