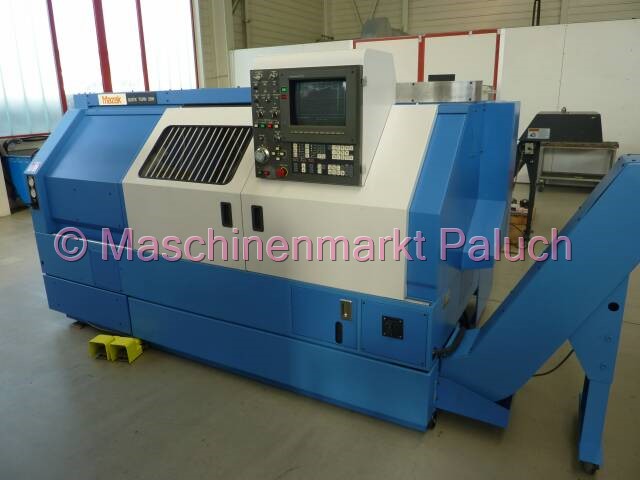

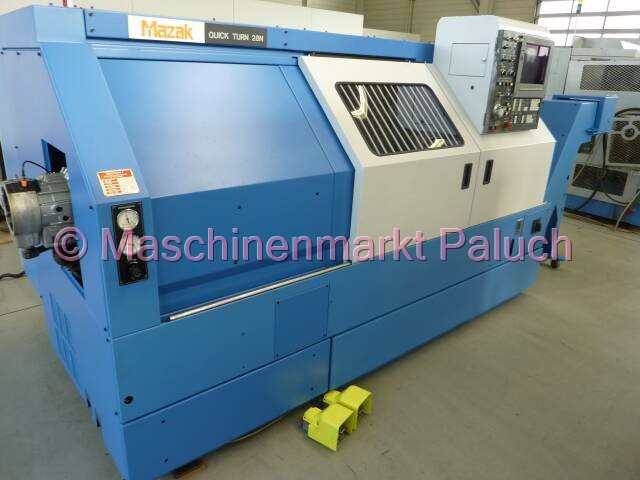

MAZAK Quick Turn 28N Universal
Numéro d’objet
1458
Type de machine
Tour CNC
Année de fabrication
1989
Commande

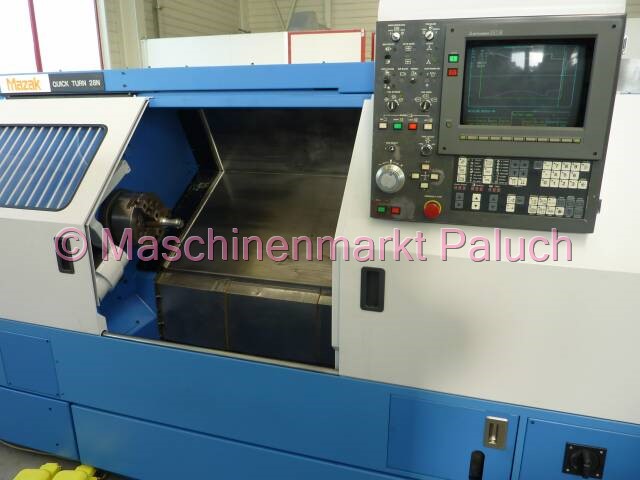

Mazatrol T – 32/2 mit Farbgrafikbildschirm
Données techniques
Zone de travail
Passage maximal
510
mm
Passage au-dessus du banc
320
mm
Longueur de tournage max.
972
mm
Travail en barres jusqu’au diamètre
70
mm
Broche principale
Plage de vitesse
30 – 3.000
tr/min
Puissance principale d’entraînement
22
kW
Couple
432
Nm
nez de broche
A2 – 8
douane
Alésage de broche
80
mm

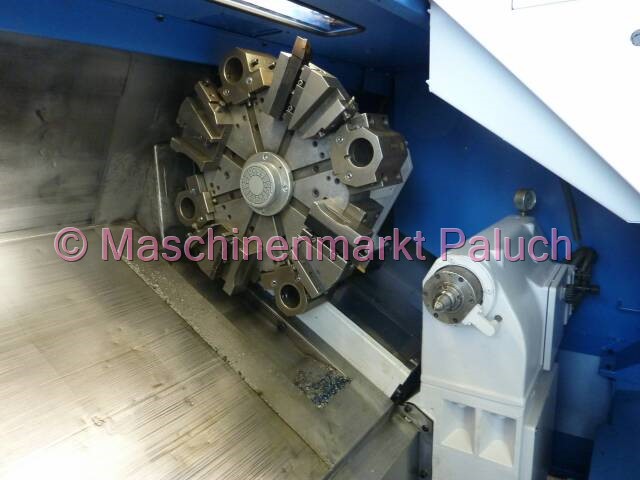

Tourelle revolver
Nombre de logements d’outils
8fach/16 Positionen
Déplacements
Axe X
200
mm
Axe Z
1.020
mm
Vitesse de déplacement
Avance rapide:
Axe X
18
m/min
Axe Z
24
m/min
Axe X/Z
0 - 5.000
mm/min
Contre-pointe
Entrée
MK 5
Déplacement contre-pointe
835
mm
Canon
130
mm
Caractéristiques machine
Puissance électrique installée
41
KVA
Poids de la machine, env.
5.300
kg
Dimensions de la machine, env.
3,45 x 1,80 x 1,85
m
Accessoires
Accessoires standards

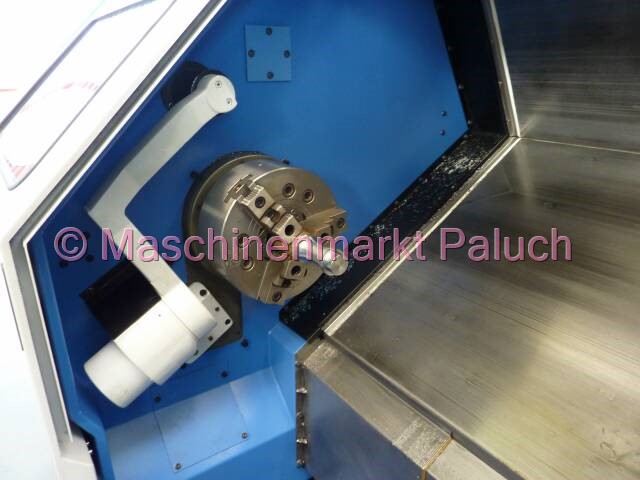

- Mandrin à trois mâchoires hydrauliques , diamètre 254 mm
- Outil de préréglage (MAZAK Tool Eye System)
- CNC - contre-pointe programmable avec hydr. Pinole
- Verrouillage de la porte avant via un interrupteur
- Interrupteur à double pédale pour ouvrir / fermer
- Protection du liquide de refroidissement et des copeaux grâce à un espace de travail entièrement fermé
- Interface pour MAZAK Micro Disk et MSK
- compl. Système de refroidissement
- Éclairage de la zone de travail
- documentation
Accessoires spéciaux
- Ouverture / fermeture autom. de l'alimentation M06/M07
- Fonction de programme EIA / ISO
- Convoyeur de copeaux
- Divers porte-outils
