MAZAK Quick Turn 15N Universal
Numéro d’objet
1575
Type de machine
Tour CNC
Année de fabrication
1990
Commande

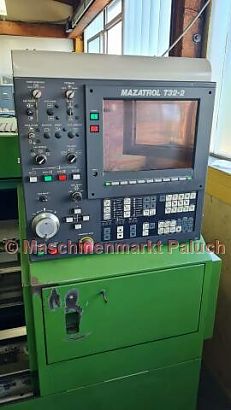

Mazatrol T – 32/2
Données techniques
Zone de travail
Passage maximal
440
mm
Passage au-dessus du banc
260
mm
Longueur de tournage max.
444
mm
Travail en barres jusqu’au diamètre
51
mm
Broche principale
Plage de vitesse
45 – 4.500
tr/min
Puissance principale d’entraînement
15
kW
Couple max.
230
Nm
nez de broche
A2 – 6
douane
Alésage de broche
61
mm
Tourelle revolver
Nombre de logements d’outils
8
Déplacements
Axe X
155
mm
Axe Z
510
mm
Vitesse de déplacement
Avance rapide:
Axe X/Z
30
m/min
Axe X/Z
5.000
mm/min
Contre-pointe
Entrée
MK 4
Déplacement contre-pointe
460
mm
Canon
130
mm
Caractéristiques machine
Puissance électrique installée
42
KVA
Poids de la machine, env.
4.300
kg
Dimensions de la machine, env.
2,50 x 1,60 x 1,80
m
Accessoires
Accessoires standards
- Mandrin hydr. 3 mors KITAGAWA B-208, diamètre 210 mm
- Pré-régleur d'outils (MAZAK Tool Eye System)
- Zone de travail entièrement close pour une protection contre les arrosages et les copeaux
- Double interrupteur à pédale pour l'ouverture / la fermeture
- Contre-pointe NC-programmable
- Verrouillage porte avant
- Сompl. Système d'arrosage
- Interface MAZAK Mikro Disk / MSK
- Documentation
Accessoires spéciaux
- Récupérateur de pièces
- Convoyeur de copeaux
- Divers porte-outils
