MAZAK Mazatech V – 414/32
Numéro d’objet
1471
Type de machine
Centre d’usinage vertical
Année de fabrication
1995
Commande

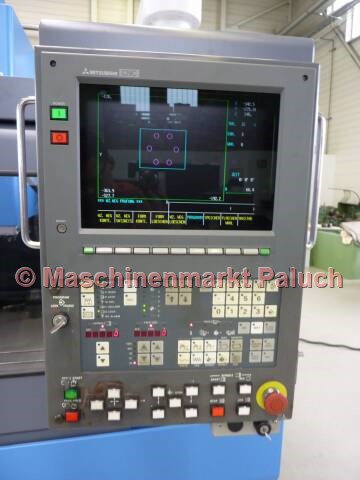

Mazatrol M-32
Données techniques
Table de travail
Dimension table
1.100 x 410
mm
Charge max. table
500
kg
Rainures en T
3
pièce
Écart des rainures en T
125
mm
Largeur des rainures
18
mm
Déplacements
Axe X
813
mm
Axe Y
410
mm
Axe Z
460
mm
Vitesse de déplacement
Avance rapide:
Axe X
24
m/min
Axe Y
24
m/min
Axe Z
18
m/min
Avance
1 - 8.000
mm/min
nez de broche et table
150 ~ 610
mm
Broche de travail
Plage de vitesse
50 - 7.000
tr/min
Tige d’outil
CAT 40
Puissance principale d’entraînement
7,5
kW
Couple max.
96
Nm
Magasin d'outils
Nombre de logements d’outils
30
Diamètre de l’outil max.
100
mm
- avec poste libre
160
mm
Longueur d'outil max.
350
mm
Poids de l’outil max.
10
kg
Caractéristiques machine
Puissance électrique installée
22
KVA
Poids de la machine, env.
6.450
kg
Dimensions de la machine, env.
3,20 x 2,80 x 2,50
m
Accessoires
Accessoires standards
- EIA/ISO
- Système de surveillance C MAZAK
- Affichage de surveillance de la navigation
- Interface MAZAK Mikro Disk / MSK
- Système d'arrosage complet
- Arrosage par flux
- Arrosage par broche
- Système de mesure automatique de la longueur d'outil
- Éclairage de la zone de travail
- Documentation
Accessoires spéciaux
- Magazine d'outil pour 30 places d'outil
Refroidissement de haute pression par le fuseau - tranchants de filetage synchrones (sans nourriture de compensation)
- Préparation du côté d'ouvrage pour le monitoring B system
- Elargissement d'entrepôt
