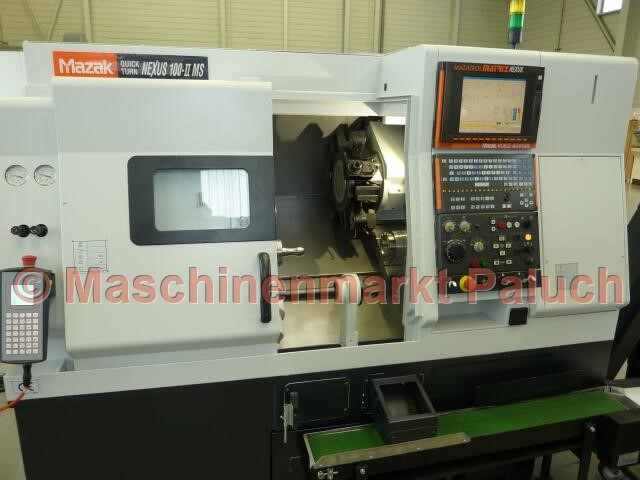

MAZAK Quick Turn Nexus 100-II MS
Numéro d’objet
1623
Type de machine
Tour CNC
Année de fabrication
2007
Commande

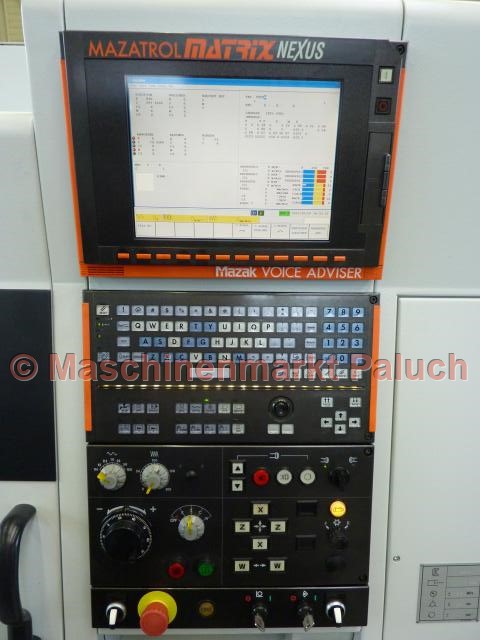

Mazatrol Matrix Nexus
Données techniques

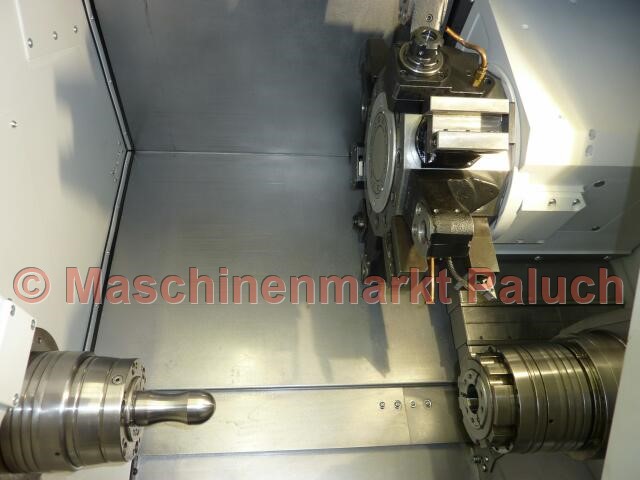

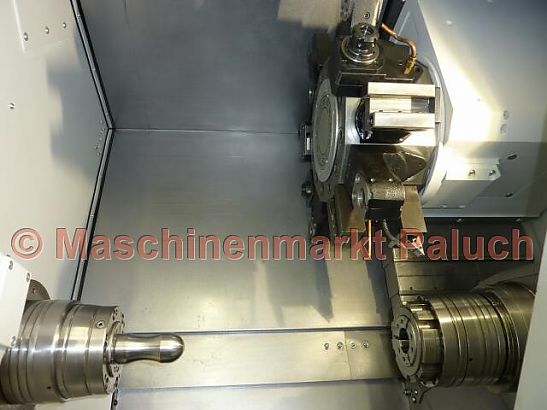

Zone de travail
Passage maximal
550
mm
Passage au-dessus du banc
280
mm
Travail en barres jusqu’au diamètre
42
mm
Broche principale
Plage de vitesse
35-6.000
tr/min
Puissance principale d’entraînement
11
kW
Couple max.
184
Nm
nez de broche
A2 – 5“
douane
Alésage de broche
61
mm
Indexation (axe C)
0° - 360°/0,001
°

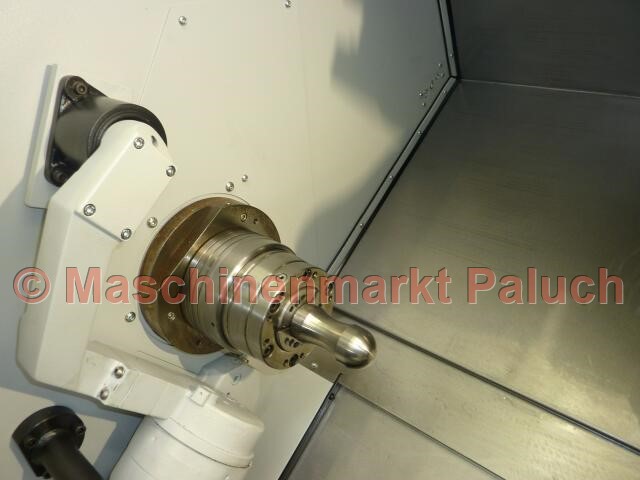

Broche secondaire
Plage de vitesse
35 – 6.000
tr/min
Puissance principale d’entraînement
7,5
kW
Couple max.
89
Nm
Indexation (axe C)
0,001
°

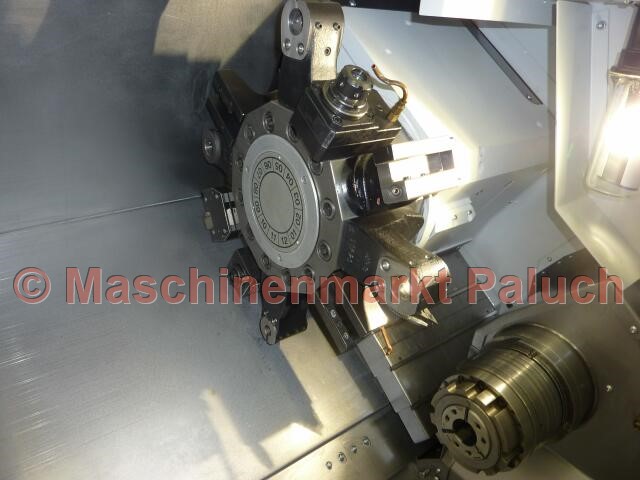

Tourelle revolver
Nombre de logements d’outils
12
Outils entraînés
Plage de vitesse
25-4.500
tr/min
Puissance principale d’entraînement
3,7
kW
Couple max.
35
Nm
Déplacements
Axe X
185
mm
Axe Z
455
mm
Axe W
460
mm
Vitesse de déplacement
Avance rapide:
Axe X
30
m/min
Axe Z
33
m/min
Axe W
30
m/min
Axe C
555
tr/min
Zone d’avance
Axe X/Z
0-2.000
mm/min
Caractéristiques machine
Puissance électrique installée
22,8
KVA
Poids de la machine, env.
ca. 4.100
kg
Dimensions de la machine, env.
2,30 x 1,65 x 2,00
m
Accessoires
Accessoires standards
- Mandrin HAINBUCH à collet Spantop Nova kombi Axfix pour broche principale
- Mandrin HAINBUCH à collet Spantop Nova kombi Axfix pour contre-broche
- Pré-régleur d'outils (MAZAK Tool Eye System)
- Axe-C
- Orientation de la broche sur la deuxième broche
- Double interrupteur à pédale pour l'ouverture / la fermeture
- Verrouillage porte avant
- Compl. Système d'arrosage
- Zone de travail entièrement close pour une protection contre les arrosages et les copeaux
- Éclairage de la zone de travail
- Taraudage synchrone avec broche de fraisage
- Macro utilisateur (600 variables)
- Cycle de taraudage / de perçage Tornado MAZAK en EIA / ISO
- Arrêt facultatif (optionnel)
- Contrôle d'outil en processus d'arrière-plan
- Fonction de filetage
- Saisie des coordonnées polaires (G122)
- Fonction de saisie directe des données de dessin
- 2 ports USB
- Interface LAN
- Protection thermique intelligente
- Panneau de danger intelligent
- Aide linguistique MAZAK
- Traitement virtuel
- Documentation
Accessoires spéciaux

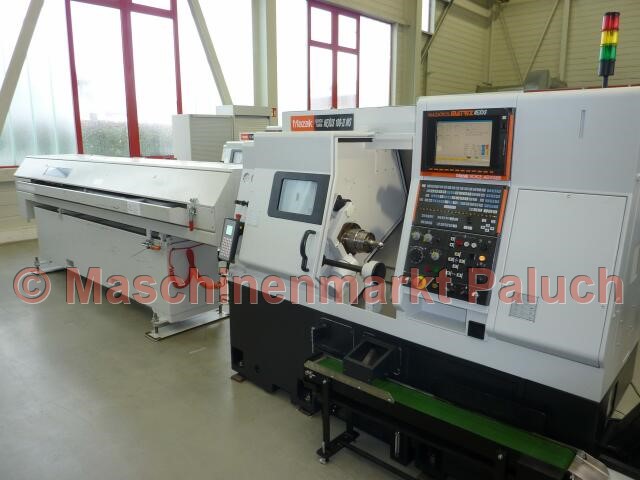

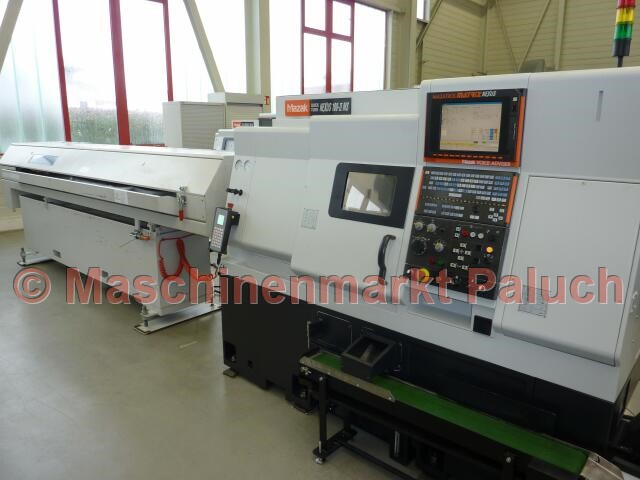

- Embarreur IRCO, modèle: PROFIMAT 42.6-A-3000
- Interface embarreur
- Récupérateur de pièces
- Axe C broche secondaire
- Arrosage haute pression
- MAYFRAN Convoyeur de copeaux
- 8 porte-outils fixes
- 2 porte-outils entraînés
