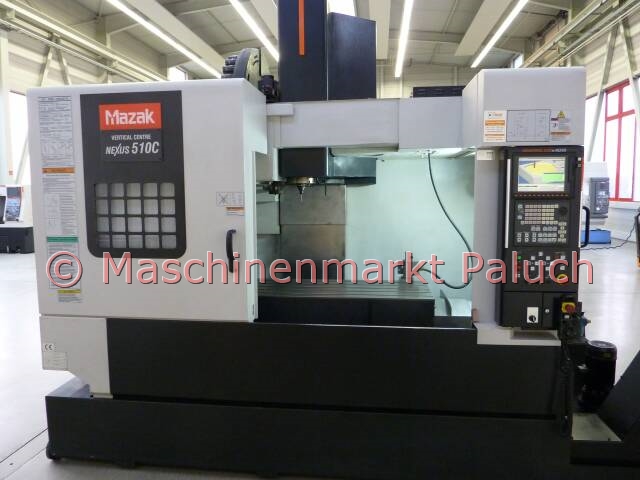

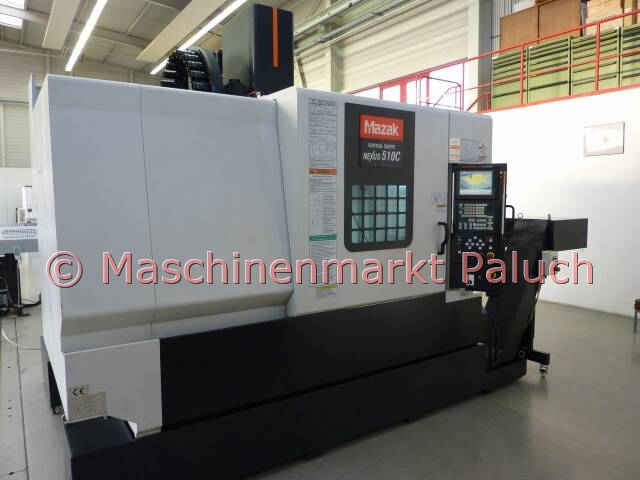

MAZAK VC Nexus 510C
Numéro d’objet
1419
Type de machine
Centre d’usinage vertical
Année de fabrication
2006
Commande
Mazatrol PC Fusion CNC 640M Nexus
Données techniques

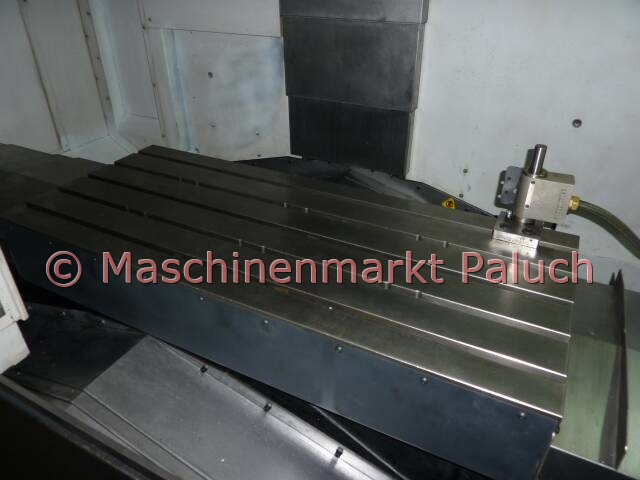

Table de travail
Dimension table
550 x 1300
mm
Charge max. table
1200
kg
Rainures en T
5
pièce
Écart des rainures en T
100
mm
Largeur des rainures
18
mm
Déplacements
Axe X
1050
mm
Axe Y
510
mm
Axe Z
510
mm
Vitesse de déplacement
Avance rapide:
Axe X/Y/Z
36
m/min
Avance
1 - 8.000
mm/min
Broche de travail
Plage de vitesse
35 - 12.000
tr/min
Tige d’outil
CAT 40
Puissance principale d’entraînement
18,5
kW
Magasin d'outils
Nombre de logements d’outils
30
Diamètre de l’outil max.
80
mm
- avec poste libre
125
mm
Longueur d'outil max.
350
mm
Poids de l’outil max.
8
kg
Changement d'outil temps
2.9
en s
Caractéristiques machine
Puissance électrique installée
36,6
KVA
Poids de la machine, env.
6,900
kg
Dimensions de la machine, env.
2,00 x 2,60 x 2,80
m
Accessoires
Accessoires standards
- Système de surveillance C MAZAK
- Asservissement adaptatif de l'avance (AFC)
- Détection de bris d'outil (TBR)
- Surveillance de la durée de vie des outils et appel d'outils de remplacement (TLM)
- Affichage de surveillance de la navigation
- Interface PCMCIA
- Lecteur de disquettes 3,5"
- Système d'arrosage complet
- Arrosage par flux
- Arrosage par broche
- Système de mesure automatique de la longueur d'outil
- Éclairage de la zone de travail
- Documentation
Accessoires spéciaux
- Pack optionnel CNC Performance, contenu du pack :
- Taraudage Tornado MAZAK
- Alésage synchrone
- Fonction de saisie EIA/ISO
- Fonction spéciale EIA/ISO
- Avance constante EIA/ISO
- Mesure de la longueur d'outils EIA/ISO
- Unité de programme fonction stop EIA/ISO
- MAZACC – 3D (EIA/ISO)
- Système supplémentaire de coordonnées de pièce
- Convoyeur de copeaux
