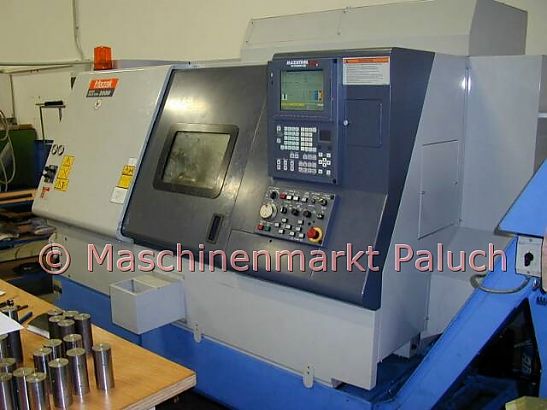

MAZAK Super Quick Turn 200M Universal 500
Numéro d’objet
1542
Type de machine
Tour CNC
Année de fabrication
2001
Commande
Mazatrol PC Fusion CNC 640T
Données techniques
Zone de travail
Passage maximal
525
mm
Passage au-dessus du banc
300
mm
Longueur de tournage max.
538
mm
Travail en barres jusqu’au diamètre
51
mm
Broche principale
Plage de vitesse
35-5.000
tr/min
Puissance principale d’entraînement
18,5
kW
Couple max.
350
Nm
nez de broche
A2 – 6
douane
Alésage de broche
61
mm
Indexation (axe C)
0°-360°/0,001
°
Tourelle revolver
Nombre de logements d’outils
12
Outils entraînés
Plage de vitesse
120-4.500
tr/min
Puissance principale d’entraînement
3,7
kW
Couple max.
35
Nm
Déplacements
Axe X
190
mm
Axe Z
575
mm
Vitesse de déplacement
Avance rapide:
Axe X/Z
30
m/min
Axe C
400
tr/min
Zone d’avance
Axe X/Z
0-5.000
mm/min
Axe C
1-2.000
°/min
Contre-pointe
Canon
150
mm
Entrée
MK 5
Déplacement contre-pointe
400
mm
Caractéristiques machine
Puissance électrique installée
35
KVA
Poids de la machine, env.
ca. 4.850
kg
Dimensions de la machine, env.
3,10 x 1,70 x 2,20
m
Accessoires
Accessoires standards
- Mandrin à collet pour
- Pré-régleur d'outils (MAZAK Tool Eye System)
- Axe-C
- Double interrupteur à pédale pour l'ouverture / la fermeture du fourrage pour les broches principale et secondaire
- Ouverture / fermeture autom. de l'alimentation
- Information statut de l'alimentation (ouvert / fermé)
- Contre-pointe programmable
- Verrouillage porte avant
- compl. Système d'arrosage
- Zone de travail entièrement close pour une protection contre les arrosages et les copeaux
- Éclairage de la zone de travail
- Affichage de surveillance de la navigation
- Simulation de processus graphiquement dynamique
- PCMCIA interface
- Contrôle d'outil en processus d'arrière-plan
- Lecteur de disquettes 3,5"
- Interface pour MAZAK Mikro Disk und MSK
- Documentation
Accessoires spéciaux
- Interface Chargeur de barres
- Déchargeur de pièces autom. avec plateau de réception
- filetage synchrone pour outils entraînés
- Arrosage haute pression
- Convoyeur de copeaux
- 8 porte-outils fixes
- 2 porte-outils entraînés
