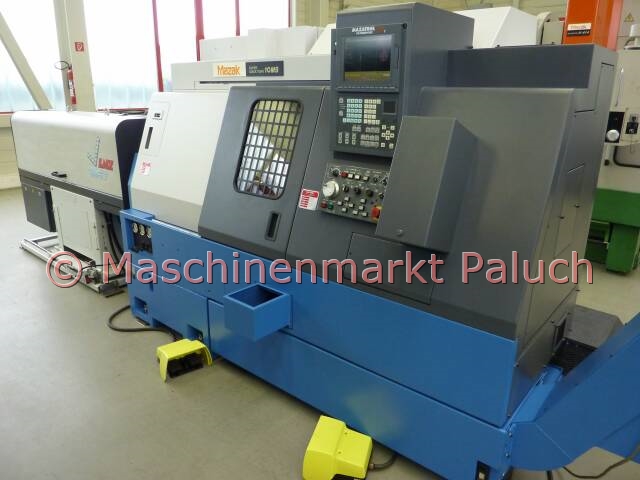

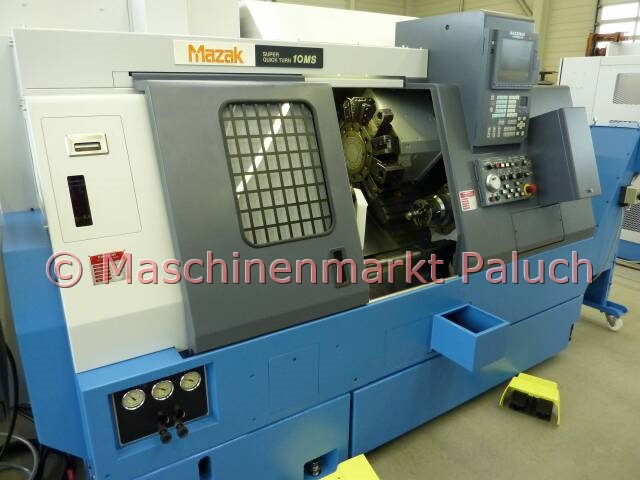

MAZAK Super Quick Turn 10MS
Objektnummer
1410
Maschinenart
CNC-Drehmaschine
Baujahr
1999

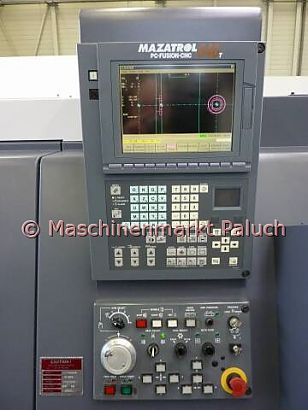

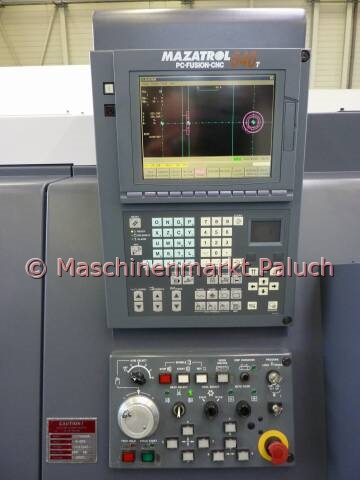

Steuerung
Mazatrol PC Fusion CNC 640T
Technische Daten

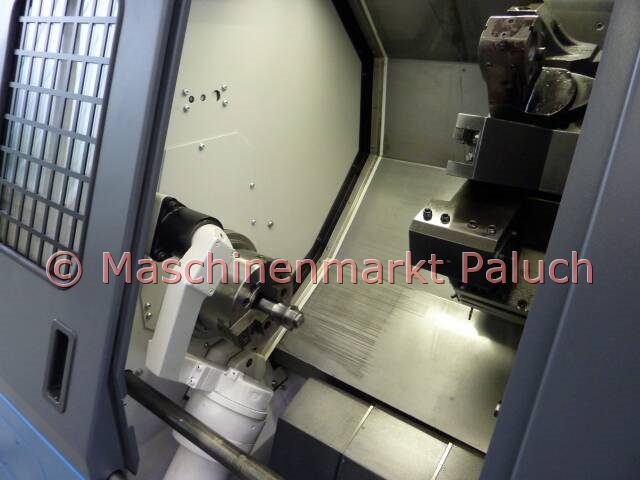

Arbeitsraum
Max. Schwingdurchmesser
435
mm
Max. Schwingdurchmesser über Querschlitten
370
mm
Max. Drehdurchmesser
230
mm
Stangenarbeiten bis Durchmesser
42
mm
Hauptspindel
Drehzahlbereich
35-6.000
U/min
Hauptantriebsleistung
11
kW
Max. Drehmoment
96
Nm
Spindelnase
A2 – 5
Zoll
Spindelbohrung
52
mm
Spindelpositionierung C-Achse
0° – 360°/0,001
°
Zweite Spindel
Antriebsleistung
5,5
kW
Max. Drehmoment
35,3
Nm
Drehzahlbereich
180 – 6.000
U/min
Indexierung
72 Positionen/5
°

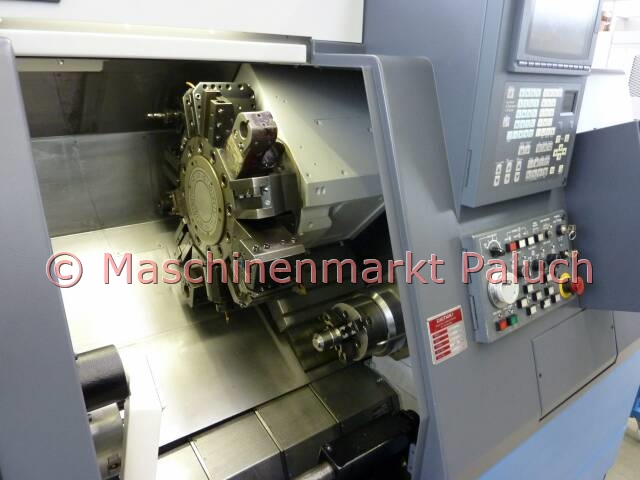

Werkzeugrevolver
Anzahl der Werkzeugplätze
12
Angetriebene Werkzeuge
Drehzahlbereich
120-3.000
U/min
Antriebsleistung
2,2
kW
Max. Drehmoment
20,6
Nm
Verfahrwege
X-Achse
160
mm
Z-Achse
455
mm
B-Achse
460
mm
Verfahrgeschwindigkeit
Eilgang:
X/Z-Achse
30
m/min
C-Achse
400
U/min
B-Achse
18
m/min
Vorschubbereich
X/Z-Achse
0 - 5.000
mm/min
C-Achse
1 - 2.000
°/min
Maschinendaten (bei Standardausstattung)
Gesamtanschlußwert
43
KVA
Maschinengewicht, ca.
ca. 3.500
kg
Maschinenmaße (L x B x H), ca.
. 2,70 x 1,70 x 1,85
m
Zubehör
Normalzubehör
- Hydr. KITAGAWA Dreibackenfutter B-206, Durchmesser 169 mm
- Hydr. KITAGAWA Dreibackenfutter B-205 für 2te Spindel, Durchmesser 135 mm
- Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
- C – Achse
- Spindelorientierung an zweiter Spindel
- Synchronisation der Haupt- und Zweitspindel
- Zweifachfußschalter für Öffnen/Schließen des Futters
- Rückmeldung des Futter – Zustandes (geöffnet/geschlossen)
- Vordertürverriegelung
- Kompl. Kühlmitteleinrichtung
- Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
- Graphisch dynamische Prozessimulation
- Werkzeugstandzeitüberwachung
- Navigationsanzeige (Überwachung)
- Schnittstelle für MAZAK Mikro Disk und MSK
- Arbeitsraumbeleuchtung
- Dokumentation
Sonderzubehör
- LNS Kurzstangenlademagazin, Modell: Quick Load Servo II
- Interface für Stangenlademagazin
- autom. Teilefänger mit Auffangschale
- Anzeigelampe für Bearbeitungszustand
- Hochdruckkühlung
- MAYFRAN Späneförderer, Auswurf seitlich
- 10 St. feststehende Werkzeughalter
- 2 St. angetriebene Werkzeughalter
