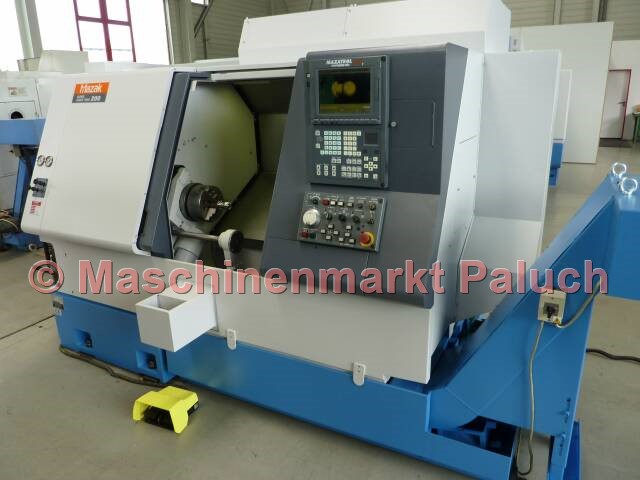

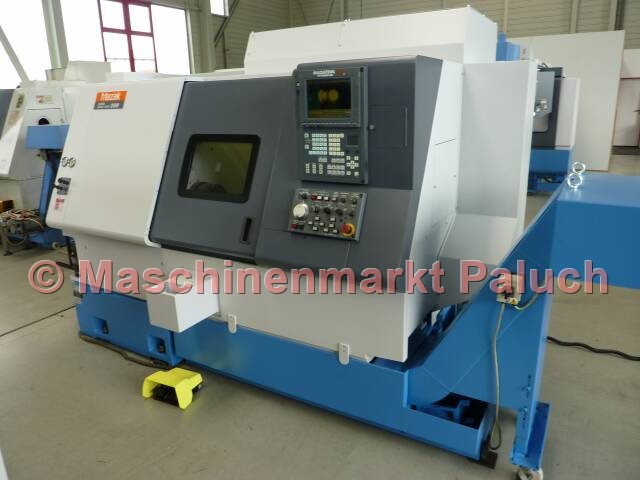

MAZAK Super Quick Turn 200 Universal 500
Objektnummer
1493
Maschinenart
CNC-Drehmaschine
Baujahr
1999
Steuerung

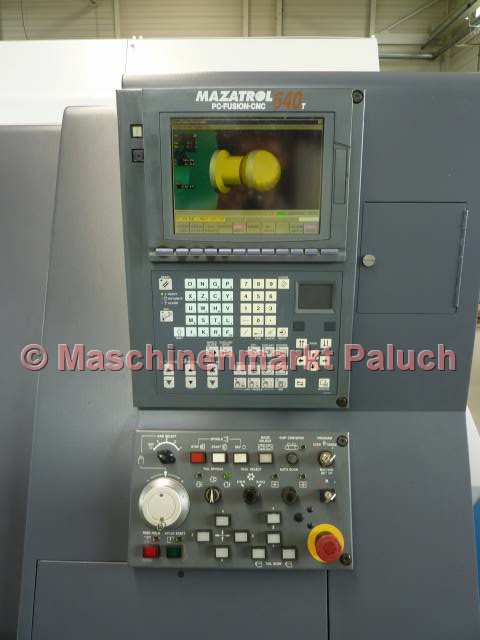

Mazatrol PC Fusion CNC 640T
Technische Daten

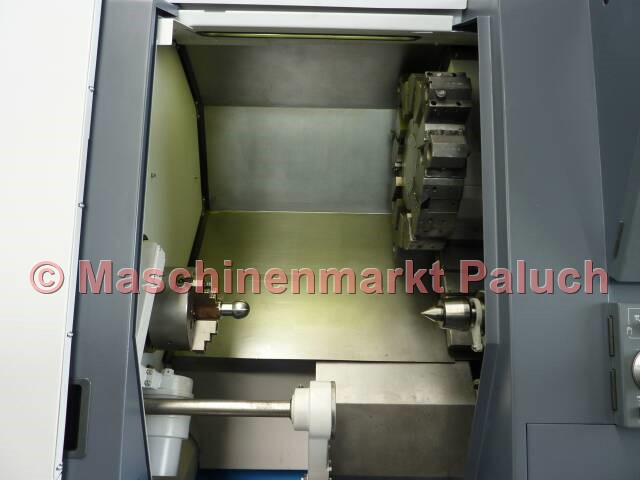

Arbeitsraum
Max. Schwingdurchmesser
525
mm
Max. Drehdurchmesser
350
mm
Max. Drehlänge
514
mm
Stangenarbeiten bis Durchmesser
51
mm
Hauptspindel
Drehzahlbereich
35 - 5.000
U/min
Hauptantriebsleistung
18,5
kW
Max. Drehmoment
330
Nm
Spindelnase
A2 – 6
Zoll
Spindelbohrung
61
mm

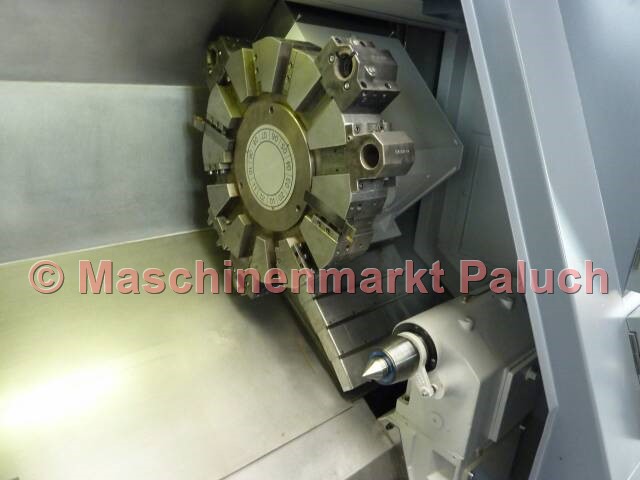

Werkzeugrevolver
Anzahl der Werkzeugplätze
12
Verfahrwege
X-Achse
190
mm
Z-Achse
535
mm
Verfahrgeschwindigkeit
Eilgang:
X-Achse
30
m/min
Z-Achse
33
m/min
Vorschubbereich
X/Y/Z-Achse
0 - 5.000
mm/min
Reitstock
Aufnahme
MK 5
Reitstockverfahrweg
400
mm
Pinolenhub
150
mm
Maschinendaten (bei Standardausstattung)
Gesamtanschlußwert
45
KVA
Maschinengewicht, ca.
4.700
kg
Maschinenmaße (L x B x H), ca.
2,80 x 1,70 x 2,00
m
Zubehör
Normalzubehör

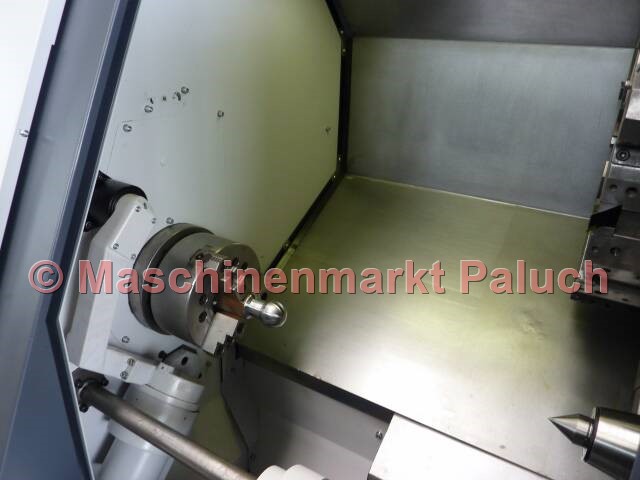

- Hydr. KITAGAWA Dreibackenfutter B-208, Durchmesser 210 mm
- Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
- Zweifachfußschalter für Öffnen/Schließen des Futters
- Autom. Öffnen/Schließen des Futters
- Rückmeldung des Futter – Zustandes (geöffnet/geschlossen)
- NC – programmierbarer Reitstock
- Vordertürverriegelung
- Kompl. Kühlmitteleinrichtung
- Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
- Arbeitsraumbeleuchtung
- PCMCIA Schnittstelle
- Werkzeugwegprüfung als Hintergrundfunktion
- Navigationsanzeige (Überwachung)
- Schnittstelle für IC Speicherkarte
- Schnittstelle für MAZATROL DATA TRANSFER
- Arbeitsraumbeleuchtung
- Dokumentation
Sonderzubehör
- Interface für Stangenlademagazin
- Autom. Teilefänger mit Auffangschale
- Hochdruckkühlung
- Späneförderer, Auswurf seitlich
- Diverse Werkzeughalter
