MAZAK Integrex 400 IV ST x 1500
Objektnummer
1621
Maschinenart
CNC-Drehmaschine
Baujahr
2007

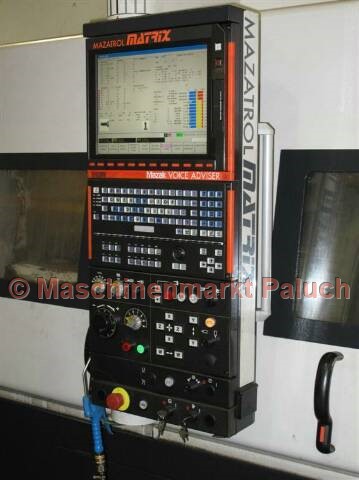

Steuerung
Mazatrol Matrix MT
Technische Daten

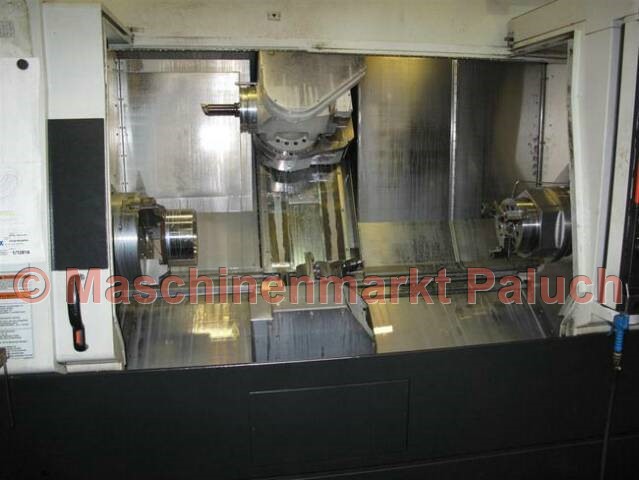

Arbeitsraum
Max. Schwingdurchmesser
850
mm
Stangenarbeiten bis Durchmesser
102
mm
Max. Drehlänge
1.524
mm
Hauptspindel
Drehzahlbereich
35 – 3.300
U/min
Hauptantriebsleistung
30
kW
Max. Drehmoment
1.400
Nm
Spindelnase
A2 – 8
Zoll
Spindelbohrung
112
mm
Futterdurchmesser
304
Zoll
Spindelpositionierung C-Achse
0,0001
°
Zweite Spindel
Drehzahlbereich
35 – 5.000
U/min
Antriebsleistung
18,5
kW
Max. Drehmoment
500
Nm
Max. Drehmoment
500
Nm
Futterdurchmesser
254
Zoll
Indexierung
0,001
°
Frässpindel
Drehzahlbereich
15 – 12.000
U/min
Antriebsleistung
18,5
kW
Max. Drehmoment
119
Nm
Werkzeugaufnahme
CAPTO C6
Werkzeugmagazin
Anzahl der Werkzeugplätze
40
Max. Werkzeuggewicht
10
kg
max. Werkzeugdurchmesser
90
mm
- bei freier Nebenstelle
125
mm
Max. Werkzeuglänge
400
mm
Unterer Revolver
Anzahl der Werkzeugplätze
9
Unterer Revolver
Anzahl der Werkzeugplätze
9
Antriebsleistung
18
kW
Max. Drehmoment
119
Nm
Drehzahlbereich
35-6.000
U/min
Verfahrwege
X-Achse
630
mm
X2-Achse
230
mm
Z-Achse
1.585
mm
Y-Achse
160
mm
Z2-Achse
1.530
mm
W-Achse
1.530
mm
B-Achse
225°
mm
Verfahrgeschwindigkeit
Eilgang:
X/X2-Achse
38
m/min
Z/Z2-Achse
38
m/min
Y-Achse
26
m/min
W-Achse
30
m/min
C-Achse
555
U/min
Vorschubbereich
X/X2/Y/Z/Z2-Achse
0 - 2.000
mm/min
Maschinendaten (bei Standardausstattung)
Gesamtanschlußwert
92
KVA
Maschinengewicht, ca.
13.700
kg
Maschinenmaße (L x B x H), ca.
5,10 x 2,60 x 2,80
m
Zubehör
Normalzubehör
- Hydr. KITAGAWA Dreibackenfutter für Hauptspindel B-212, Durchmesser 304 mm
- Hydr. KITAGAWA Dreibackenfutter für Gegenspindel B-210, Durchmesser 254 mm
- B-Achse (0,0001° Positionierachse)
- C-Achse (0,0001° Hauptspindel) Eingabegenauigkeit 0,0001°
- Y-Achse
- Luftblaseinrichtung Gegenspindel
- Spindelorientierung an zweiter Spindel
- Synchronisation der Haupt- und Gegenspindel
- Zweifachfußschalter für Öffnen/Schließen des Futters für Haupt- und 2te Spindel
- Rückmeldung des Futter – Zustandes (geöffnet/geschlossen) für Haupt- und 2te Spindel
- Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
- Vordertürverriegelung
- komplette Kühlmitteleinrichtung
- Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
- Arbeitsraumbeleuchtung
- Anwendermakro (600 Variablen)
- MAZAK Gewindebohr-/Bohrzyklus
- Tornado in EIA/ISO
- EIA/ISO Eingabefunktion
- Zusätzliche EIA/ISO-Funktionen
- Umkehrzeit-Vorschub G93
- Wahlweiser Halt (optionaler Stop)
- MAZACC-2D Software
- Werkstückformkompensation
Zusätzliche Werkstückkoordiantensysteme 300 Stück - Gewindeschneidfunktion
- Polarkoordinateneingabe (G122)
- Zeichnungsdaten-Direkteingabefunktion
- EIA/ISO-Bohrzyklen
- CARDBUS-Schnittstelle
- LAN-Schnittstelle
- USB-Schnittstelle
- BAZ Bearbeitungszyklen
- Schnittstelle für IC Speicherkarte
- Aktive Vibrationskontrolle
- Intelligentes Wärmeschild
- Intelligentes Gefahrenschild
- MAZAK Sprachunterstützung
- Virtuelle Bearbeitung
- Dokumentation
Sonderzubehör
- Werkzeugmagazin für 40 Werkzeuge (CAPTO C6)
- Kühlmittelzufuhr durch die Frässpindel 15 bar incl. Flutkühlung
- Performance Paket
- MAYFRAN Späneförderer, Auswurf seitlich
