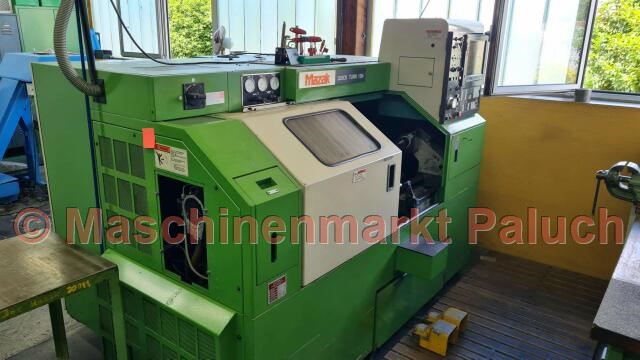

MAZAK Quick Turn 15N Universal
Objektnummer
1575
Maschinenart
CNC-Drehmaschine
Baujahr
1990

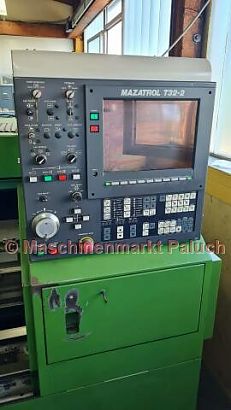

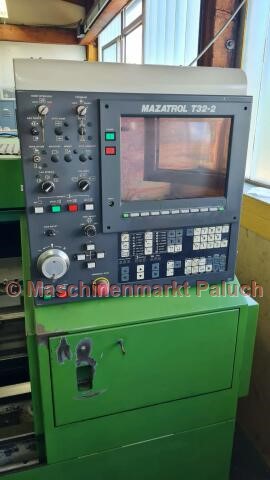

Steuerung
Mazatrol T – 32/2
Technische Daten
Arbeitsraum
Max. Schwingdurchmesser
440
mm
Max. Drehdurchmesser
260
mm
Max. Drehlänge
444
mm
Stangenarbeiten bis Durchmesser
51
mm
Hauptspindel
Drehzahlbereich
45 – 4.500
U/min
Hauptantriebsleistung
15
kW
Max. Drehmoment
230
Nm
Spindelnase
A2 – 6
Zoll
Spindelbohrung
61
mm

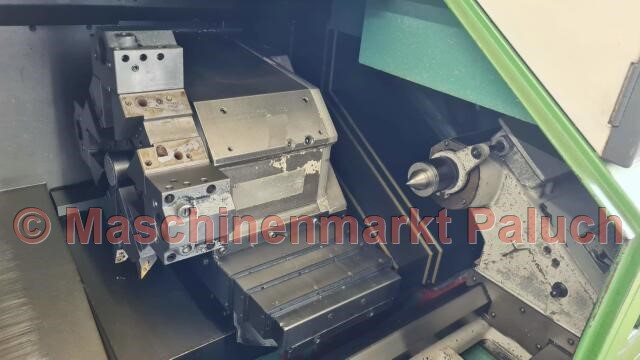

Werkzeugrevolver
Anzahl der Werkzeugplätze
8
Verfahrwege
X-Achse
155
mm
Z-Achse
510
mm
Verfahrgeschwindigkeit
Eilgang:
X/Z-Achse
30
m/min
X/Z-Achse
5.000
mm/min
Reitstock
Aufnahme
MK 4
Reitstockverfahrweg
460
mm
Pinolenhub
130
mm
Maschinendaten (bei Standardausstattung)
Gesamtanschlußwert
42
KVA
Maschinengewicht, ca.
4.300
kg
Maschinenmaße (L x B x H), ca.
2,50 x 1,60 x 1,80
m
Zubehör
Normalzubehör

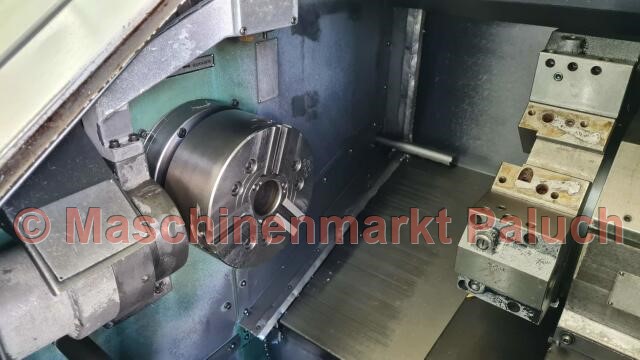

- Hydr. KITAGAWA Dreibackenfutter B-208, Durchmesser 210 mm
- Werkzeugvoreinstellgerät (MAZAK Tool Eye System)
- Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum
- Zweifachfußschalter für Öffnen/Schließen des Futters
- autom. Öffnen/Schließen des Futters
- Rückmeldung des Futter – Zustandes (geöffnet/geschlossen)
- NC – programmierbarer Reitstock
- Vordertürverriegelung über Endschalter
- kompl. Kühlmitteleinrichtung
- Arbeitsraumbeleuchtung
- Schnittstelle für MAZAK Mikro Disk und MSK
- Dokumentation
Sonderzubehör
- autom. Teilefänger mit Auffangschale
- Späneförderer
- Diverse Werkzeughalter für 8 fach Revolver
