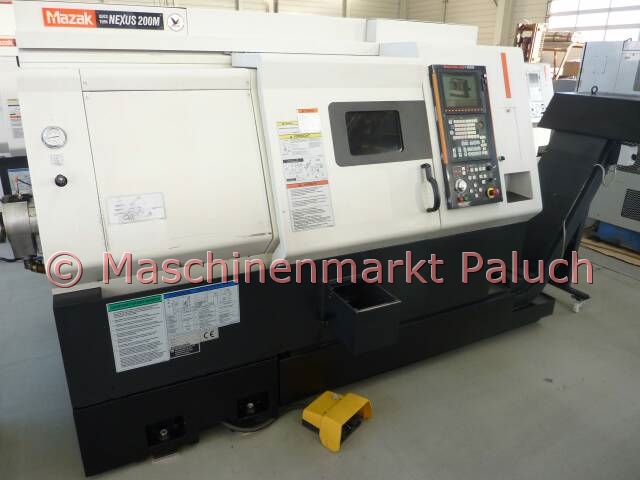

MAZAK Quick Turn Nexus 200M Universal 500
Инвентарный номер
1103
Тип оборудования
Токарный станок с ЧПУ
Год выпуска
2006
Программное обеспечение
Mazatrol 640T Nexus
Технические данные
Рабочее пространство
Макс. диаметр обработки
675
мм
Макс. диаметр обработки
380
мм
Макс. длина обработки
511
мм
Обрабатываемый диаметр заготовок
65
мм
Основной шпиндель
Скорость вращения
35 - 5.000
об/мин
Мощность главного агрегата
26
Кв
Kрутящий момент
350
Нм
Нос шпинделя
A2 - 6
дюймов
Диаметр отверстия шпинделя
76
мм
Индексация (ось C)
0,001
°
Инструментальный барабан
Количество инструментов
12
Приводные инструменты
Скорость вращения
25 – 4.500
об/мин
Мощность мотора
5,5
Кв
Макс. крутящий момент
35
Нм
Перемещение по оосям
Ось Х
230
мм
Ось Z
575
мм
Скорость перемещения
Быстрое перемещение
Ось Х
30
м/мин
Ось Z
33
м/мин
Ось С
400
об/мин
Диапазон подачи
Оси X/Z
0 - 5.000
мм/мин
Ось С
1 - 2.000
°/мин
Задняя бабка
Гнездо
MK 5
Диапазон перемещения бабки
550
мм
Характеристики станка
Общая мощность подключения
46,2
кВА
Вес станка, приблизительно
4900
кг
Габариты станка (Д х Ш х В), приблизительно
2,50 x 1,80 x 2,20
м
Дополнительное оснащение
Стандартная комплектация
- Гидравлический патрон KITAGAWA B-208, диаметр 210 мм
- Система измерения инструмента MAZAK Tool Eye
- Ось-С
- Определение состояния патрона (открыт/закрыт)
- Блокировка двери
- Комплексная система охлаждения
- Освещение рабочего пространства
- Синхронная нарезка резьбы через фрезерный шпиндель
- Дисковод 3,5"
- Интерфейс MAZATROL DATA TRANSFER
- Документация
Дополнительная комплектация
- Автоматический приемник готовых деталей
- Синхронная нарезка резьбы для приводных инструментов
- Охлаждение под высоким давлением
- Транспортер для стружки
- 10 статичных держателей инструмента
- 2 держателя для приводных инструментов
