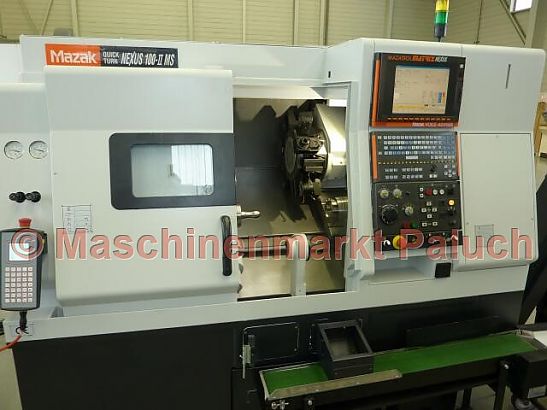

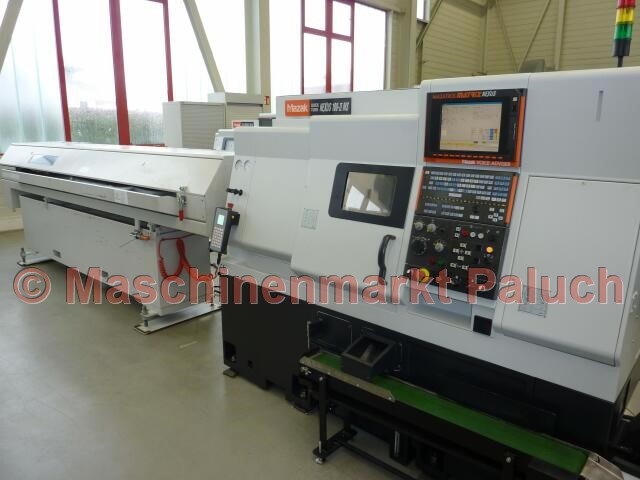

MAZAK Quick Turn Nexus 100-II MS
Инвентарный номер
1623
Тип оборудования
Токарный станок с ЧПУ
Год выпуска
2007
Программное обеспечение
Mazatrol Matrix Nexus
Технические данные
Рабочее пространство
Макс. диаметр обработки
550
мм
Макс. диаметр обработки
280
мм
Обрабатываемый диаметр заготовок
42
мм
Основной шпиндель
Скорость вращения
35-6.000
об/мин
Мощность главного агрегата
11
Кв
Макс. крутящий момент
184
Нм
Нос шпинделя
A2 – 5“
дюймов
Диаметр отверстия шпинделя
61
мм
Индексация (ось C)
0° - 360°/0,001
°
Второй шпиндель
Скорость вращения
35 – 6.000
об/мин
Мощность мотора
7,5
Кв
Макс. крутящий момент
89
Нм
Индексация (ось C)
0,001
°

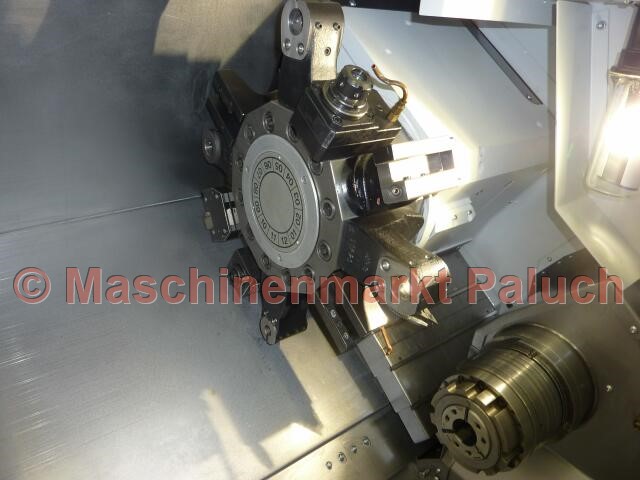

Инструментальный барабан
Количество инструментов
12
Приводные инструменты
Скорость вращения
25-4.500
об/мин
Мощность мотора
3,7
Кв
Макс. крутящий момент
35
Нм
Перемещение по оосям
Ось Х
185
мм
Ось Z
455
мм
Ось W
460
мм
Скорость перемещения
Быстрое перемещение
Ось Х
30
м/мин
Ось Z
33
м/мин
Ось W
30
м/мин
Ось С
555
об/мин
Диапазон подачи
Оси X/Z
0-2.000
мм/мин
Характеристики станка
Общая мощность подключения
22,8
кВА
Вес станка, приблизительно
ca. 4.100
кг
Габариты станка (Д х Ш х В), приблизительно
2,30 x 1,65 x 2,00
м
Дополнительное оснащение
Стандартная комплектация
- HAINBUCH Гидравлический патрон, диаметр 210 мм для главного шпинделя
- HAINBUCH Гидравлический патрон, диаметр 196 мм контршпинделя
- Система измерения инструмента MAZAK Tool Eye
- Ось-С
- Ориентация шпинделя на втором шпинделе
- Автоматическое открытие-закрытие патрона
- Определение состояния патрона (открыт/закрыт)
- Комплексная система охлаждения
- Освещение рабочего пространства
- Синхронная нарезка резьбы через фрезерный шпиндель
- Пользовательские макросы (600 переменных)
- Нарезка резьбы MAZAK Tornado EIA/ISO
- Функция ввода EIA/ISO
- Опциональная остановка
- Проверка инструмента в фоновом режиме
- Ввод полярных координат (G122)
- Разъем USB (x 2)
- Разъем LAN
- Интеллектуальная защита от перегрева
- Интеллектуальное предупреждение об опасности
- Языковая поддержка MAZAK
- Виртуальная обработка
- Документация
Дополнительная комплектация
- IRCO Частота вращения шпинделя для /мин
- Индикаторная лампа состояния обработки
- Охлаждение под высоким давлением
- Транспортер для стружки
- 8 статичных держателей инструмента
- 2 держателя для приводных инструментов
