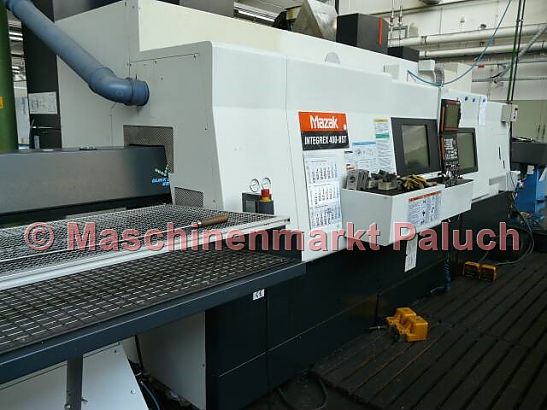

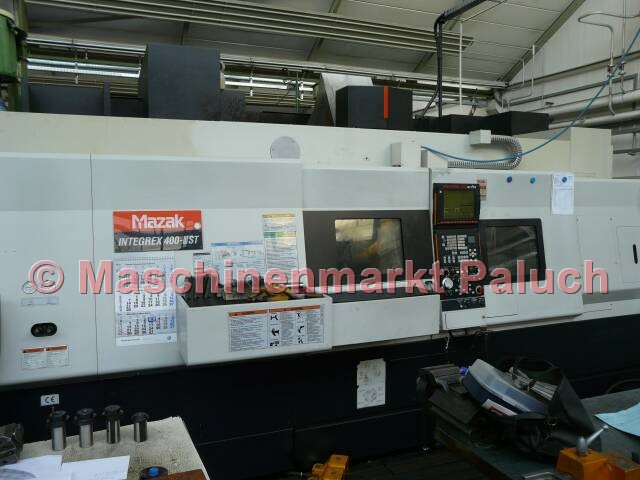

MAZAK Integrex 400-III ST Universal 1500

Инвентарный номер
1515
Тип оборудования
Токарный станок с ЧПУ
Год выпуска
2005
Программное обеспечение

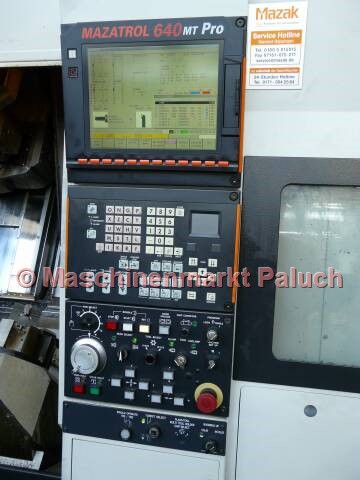

Mazatrol PC Fusion CNC 640MT Pro

Технические данные

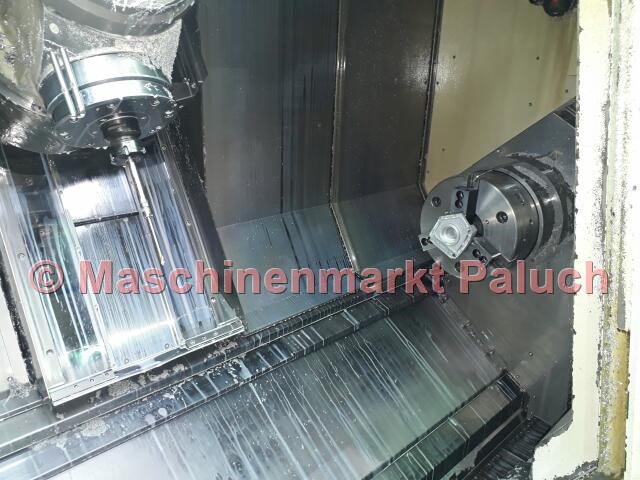

Рабочее пространство

Макс. диаметр обработки
760 мм
Максимальный диаметр механической обработки (верхняя барабан)
760 мм
Максимальный диаметр механической обработки (нижняя барабан)
420 мм
Обрабатываемый диаметр заготовок
88 мм
Макс. длина обработки
1.524 мм

Основной шпиндель

Скорость вращения
35 – 3.300 об/мин
Мощность главного агрегата
30 Кв
Макс. крутящий момент
1.200 Нм
Нос шпинделя
A2 – 8 дюймов
Диаметр отверстия шпинделя
112 мм
Индексация (ось C)
0,001 °

Второй шпиндель

Скорость вращения
35 – 4.000 об/мин
Мощность мотора
26 Кв
Макс. крутящий момент
500 Нм
Нос шпинделя
A2 – 8 дюймов
Индексация
0,001 °

Фрезерный шпиндель

Скорость вращения
15 – 12.000 об/мин
Мощность мотора
18,5 Кв
Макс. крутящий момент
120 Нм
Гнездо инструментов
CAPTO C6

Инструментальный магазин

Количество инструментов
80
Макс. вес инструмента
10 кг
Макс. диаметр инструмента
90 мм
- при свободном месте рядом
125 мм
Макс. длина инструмента
400 мм

Нижний барабан

Количество инструментов
9

Перемещение по оосям

Ось Х
630 мм
Ось Х2
230 мм
Ось Z
1.585 мм
Ось Z2
1.530 мм
Ось Y
+/-230 мм
Ось В
225° mm

Скорость перемещения

Быстрое перемещение
Ось Х
38 м/мин
Ось Z
38 м/мин
Ось Y
26 м/мин
Ось С
400 об/мин

Диапазон подачи

Оси X/Y/Z
0 - 8.000 мм/мин

Характеристики станка

Общая мощность подключения
89 кВА
Вес станка, приблизительно
13.300 кг
Габариты станка (Д х Ш х В), приблизительно
5,10 x 2,80 x 2,90 м

Дополнительное оснащение

Стандартная комплектация

  • Гидравлический патрон KITAGAWA B-212, диаметр 304 мм для главного шпинделя
  • Гидравлический патрон KITAGAWA B-210, диаметр 254 мм контршпинделя
  • Ось B (ось позиционирования 0,0001°)
  • Ось С (основной шпиндель 0,0001°)
  • Ось Y
  • Ориентация шпинделя на втором шпинделе
  • Синхронизация главного шпинделя и контршпинделя
  • Двойной ножной переключатель для открытия/закрытия патрона для главного и второго шпинделя
  • Обратная связь о состоянии патрона (открытие/закрытие) для главного и второго шпинделя
  • Устройство для предварительной настройки инструмента (MAZAK Tool Eye System)
  • Замок передней двери
  • полная система охлаждения
  • Охлаждающая жидкость и защита от стружки через полностью герметичную рабочую зону
  • Поддержка языка MAZAK
  • Виртуальная обработка
  • Дисплей навигационного мониторинга
  • Интерфейс для ИС Карта памяти
  • 3,5" дискета
  • Мониторинг срока службы инструмента
  • Интерфейс для MSK
  • Документация



Дополнительная комплектация

  • Короткобалочный погрузчик LNS, модель Quick Load Servo III
  • Магазин инструментов на 80 инструментов (CAPTO C6)
  • Интерфейс для зарядного магазина
  • Контршпиндель с осью С 0,0001 градуса
  • Охлаждение под высоким давлением через фрезерный шпиндель 35 бар
  • автоматический улавливатель деталей с приемным лотком
  • Выдувное устройство на патроне для главного шпинделя
  • 2. Шпиндель - ось С 0,001 градус
  • Охлаждение под высоким давлением через фрезерный шпиндель 35 бар
  • Система мониторинга перегрузки
  • Дополнительный пакет 5-осевой синхронной обработки (640 MT Pro)
  • Зависящий от крутящего момента цикл бурения
  • Система измерения заготовок MP-10
  • Набор интерфейсов (интерфейс для клавиатуры, мыши и принтера)
  • дополнительный М функции (2 шт. )
  • стружки, боковой выброс
