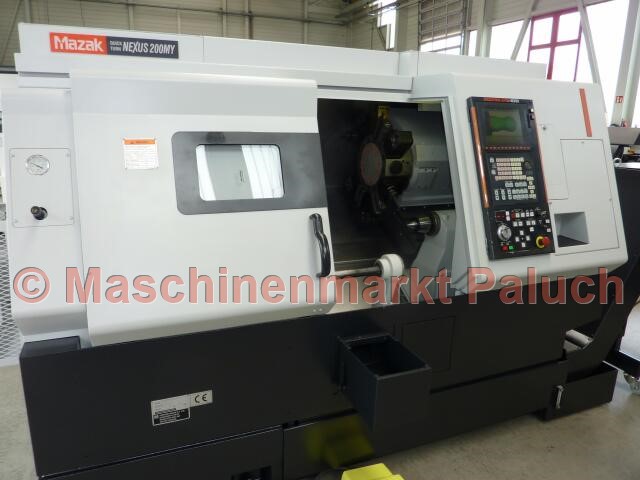

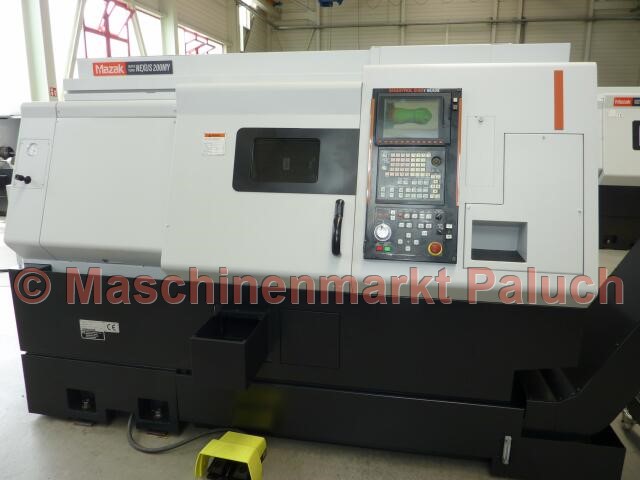

MAZAK Quick Turn Nexus 200M-Y
Инвентарный номер
1611
Тип оборудования
Токарный станок с ЧПУ
Год выпуска
2005
Программное обеспечение
Mazatrol 640T Nexus
Технические данные
Рабочее пространство
Макс. диаметр обработки
675
мм
Макс. диаметр обработки
380
мм
Макс. длина обработки
538
мм
Обрабатываемый диаметр заготовок
65
мм
Основной шпиндель
Скорость вращения
35-5.000
об/мин
Мощность главного агрегата
26
Кв
Макс. крутящий момент
350
Нм
Нос шпинделя
A2 – 6
дюймов
Диаметр отверстия шпинделя
76
мм
Индексация (ось C)
0° - 360°/0,001
°

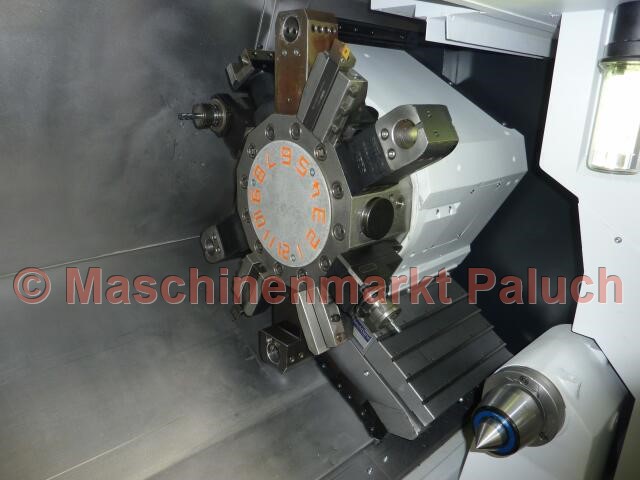

Инструментальный барабан
Количество инструментов
12
Приводные инструменты
Скорость вращения
25-4.500
об/мин
Мощность мотора
5,5
Кв
Макс. крутящий момент
35
Нм
Перемещение по оосям
Ось Х
230
мм
Ось Y
100 (+/- 50)
мм
Ось Z
575
мм
Скорость перемещения
Быстрое перемещение
Ось Х
30
м/мин
Ось Y
21
м/мин
Ось Z
33
м/мин
Диапазон подачи
Оси X/Z
0-5.000
мм/мин
Ось С
1° - 2.000
°/мин
Задняя бабка
Пиноль
150
мм
Гнездо
MK 5
Диапазон перемещения бабки
550
мм
Характеристики станка
Общая мощность подключения
41
кВА
Вес станка, приблизительно
ca. 5.100
кг
Габариты станка (Д х Ш х В), приблизительно
2,70 x 1,90 x 2,00
м
Дополнительное оснащение
Стандартная комплектация
- Гидравлический KITAGAWABB-208, диаметр 210 мм
- Система измерения инструмента MAZAK Tool Eye
- Ось-С
- Ось-Y
- Автоматическое открытие-закрытие патрона
- Определение состояния патрона (открыт/закрыт)
- Блокировка двери
- Комплексная система охлаждения
- Освещение рабочего пространства
- Объявление навигации (контроль)
- Разъем PCMCIA
- Интерфейс для ТРАНСФЕРТА ИАЦАТРЭЛЬ ДАТА
- Документация
Дополнительная комплектация
- Охлаждение под высоким давлением
- EIA/ISO
- Транспортер для стружки MAYFRAN
- 8 статичных держателей инструмента
- 2 держателя для приводных инструментов
