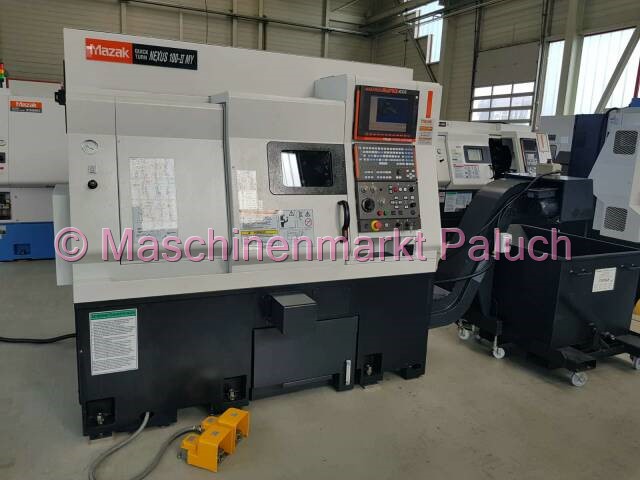

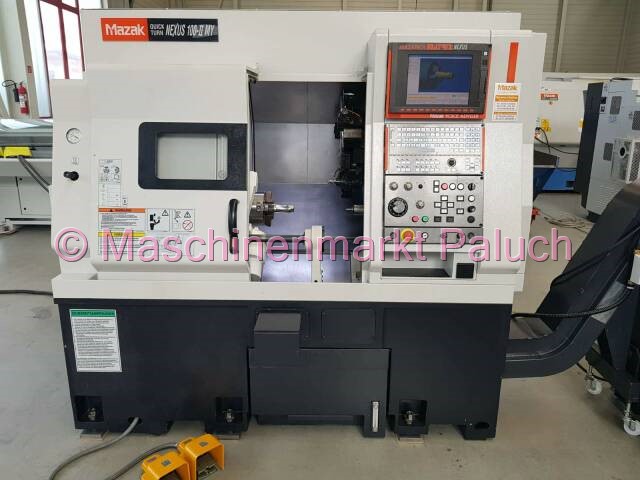

MAZAK Quick Turn Nexus 100-II MY

Инвентарный номер
1459
Тип оборудования
Токарный станок с ЧПУ
Год выпуска
2007 / Erstinbetriebnahme: 2011
Программное обеспечение

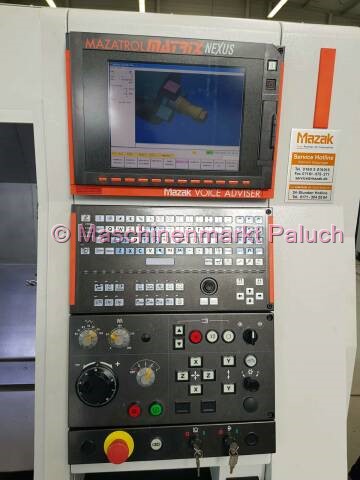

Mazatrol Matrix

Технические данные

Рабочее пространство

Макс. диаметр обработки
550 мм
Макс. диаметр обработки
280 мм
Макс. длина обработки
334 мм
Обрабатываемый диаметр заготовок
42 мм

Основной шпиндель

Скорость вращения
35-6.000 об/мин
Мощность главного агрегата
11 Кв
Макс. крутящий момент
184 Нм
Нос шпинделя
A2 – 5 дюймов
Диаметр отверстия шпинделя
61 мм
Индексация (ось C)
0,001 °

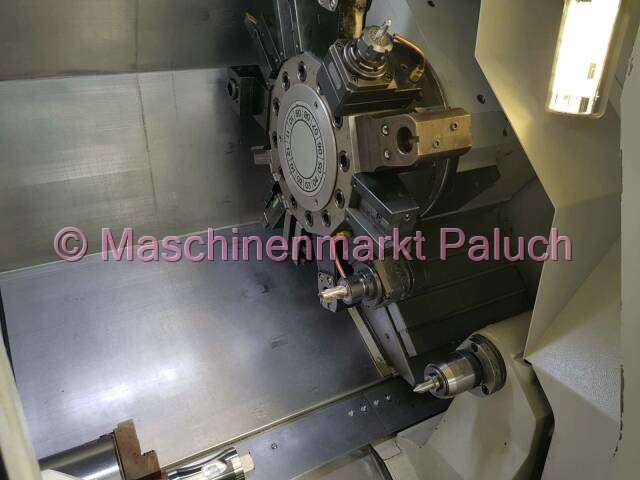

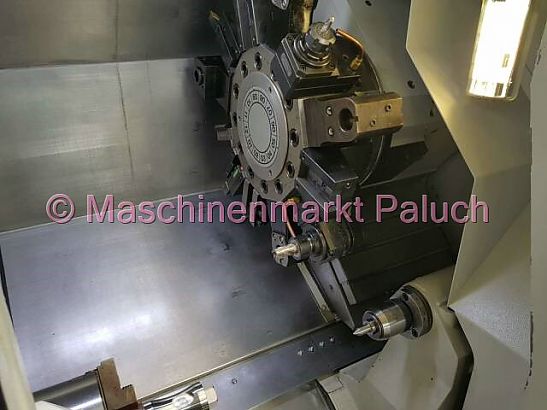

Инструментальный барабан

Количество инструментов
12

Приводные инструменты

Скорость вращения
25-4.500 об/мин
Мощность мотора
5,5 Кв
Макс. крутящий момент
35 Нм

Перемещение по оосям

Ось Х
185 мм
Ось Y
100 мм
Ось Z
385 мм

Скорость перемещения

Быстрое перемещение
Ось Х
30 м/мин
Ось Y
21 м/мин
Ось Z
33 м/мин
Ось С
400 об/мин

Задняя бабка

Гнездо
MK 4
Диапазон перемещения бабки
350 мм

Характеристики станка

Общая мощность подключения
23,1 кВА
Вес станка, приблизительно
3.900 кг
Габариты станка (Д х Ш х В), приблизительно
2,20 x 1,70 x 2,00 м

Дополнительное оснащение

Стандартная комплектация

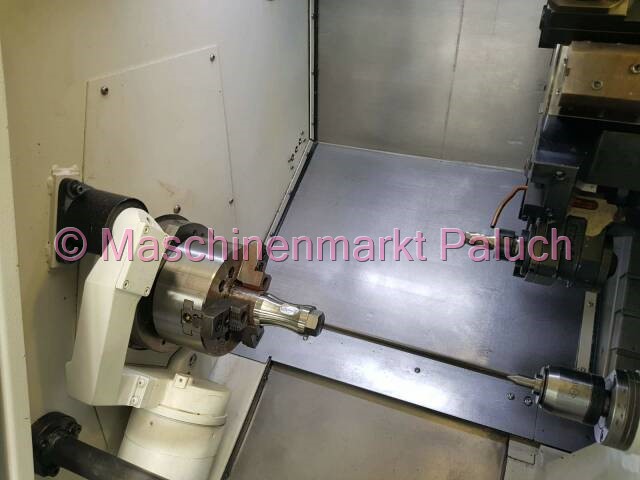

  • Гидравлический трехкулачковый патрон KITAGAWA B-206, диаметр 169 мм
  • Устройство предварительной настройки инструмента (MAZAK Tool Eye System)
  • Ось-С
    Ось-Y
  • Двойной ножной переключатель для открытия / закрытия патрона
  • Автом. Открытие / закрытие канала
  • Обратная связь о состоянии подачи (открыто / закрыто)
  • NC - программируемая бабка с электроприводом
  • Замок передней двери
  • компл. Система охлаждения
  • Защита от охлаждающей жидкости и стружки в полностью
  • закрытом рабочем пространстве
  • Рабочая зона освещения
  • Синхронный нарезание резьбы шпинделем
  • Пользовательский макрос (600 переменных)
  • Функция ввода EIA / ISO
  • Дополнительная остановка
  • Тест инструмента в качестве
  • фоновой функции
  • Касание Функция
  • Ввод полярных координат (G122)
  • Функция прямого ввода данных
  • Рисунок
  • USB интерфейс 2 шт
  • интерфейс LAN
  • Интеллектуальный тепловой экран
  • Интеллектуальный щит опасности
  • Языковая поддержка MAZAK
  • Виртуальное редактирование
  • документация

Дополнительная комплектация

  • Автом. Улавливатель деталей с поддоном
  • синхронная нарезка резьбы для приводных инструментов
  • Охлаждающая жидкость высокого давления
  • МАЙФРАН транспортер для удаления стружки, боковой выброс
  • Транспортер для стружки
  • 10 статичных держателей инструмента
  • 2 держателя для приводных инструментов
