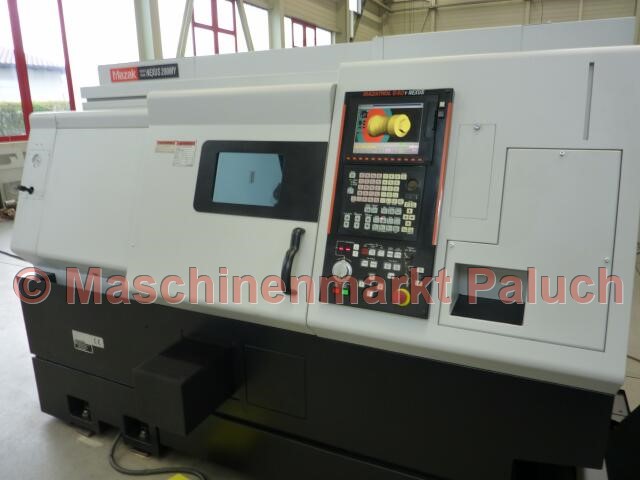

MAZAK Quick Turn Nexus 200M-Y

Инвентарный номер
1603
Тип оборудования
Токарный станок с ЧПУ
Год выпуска
2005
Программное обеспечение
Mazatrol 640T Nexus

Технические данные

Рабочее пространство

Макс. диаметр обработки
675 мм
Макс. диаметр обработки
380 мм
Макс. длина обработки
538 мм
Обрабатываемый диаметр заготовок
65 мм

Основной шпиндель

Скорость вращения
35-5.000 об/мин
Мощность главного агрегата
26 Кв
Макс. крутящий момент
350 Нм
Нос шпинделя
A2 – 6“ дюймов
Диаметр отверстия шпинделя
76 мм
Индексация (ось C)
0° - 360°/0,001 °

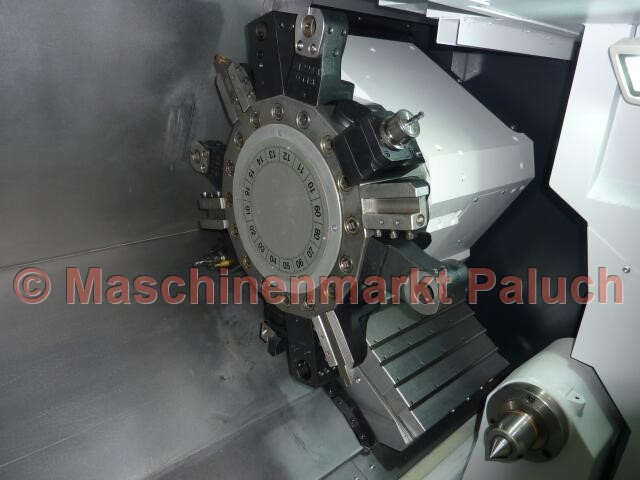

Инструментальный барабан

Количество инструментов
16

Приводные инструменты

Скорость вращения
25-4.500 об/мин
Мощность мотора
5,5 Кв
Макс. крутящий момент
35 Нм

Перемещение по оосям

Ось Х
230 мм
Ось Y
100 (+/- 50) мм
Ось Z
575 мм

Скорость перемещения

Быстрое перемещение
Ось Х
30 м/мин
Ось Y
21 м/мин
Ось Z
33 м/мин

Диапазон подачи

Оси X/Z
0-5.000 мм/мин
Ось С
1° - 2.000 °/мин

Задняя бабка

Пиноль
150 мм
Гнездо
MK 5
Диапазон перемещения бабки
550 мм

Характеристики станка

Общая мощность подключения
41 кВА
Вес станка, приблизительно
ca. 5.100 кг
Габариты станка (Д х Ш х В), приблизительно
2,70 x 1,90 x 2,00 м

Дополнительное оснащение

Стандартная комплектация

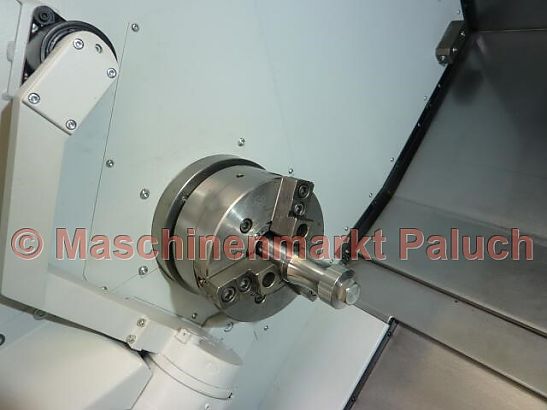

  • Гидравлический KITAGAWABB-208, диаметр 210 мм
  • Система измерения инструмента MAZAK Tool Eye
  • Ось-С
  • Ось-Y
  • Автоматическое открытие-закрытие патрона
  • Определение состояния патрона (открыт/закрыт)
  • Блокировка двери
  • Комплексная система охлаждения
  • Освещение рабочего пространства
  • Объявление навигации (контроль)
  • Разъем PCMCIA
  • 3,5" дисковода
  • Интерфейс для ТРАНСФЕРТА ИАЦАТРЭЛЬ ДАТА
  • Документация

Дополнительная комплектация


  • Охлаждение под высоким давлением
  • Транспортер для стружки MAYFRAN
  • 8 статичных держателей инструмента
  • 2 держателя для приводных инструментов
