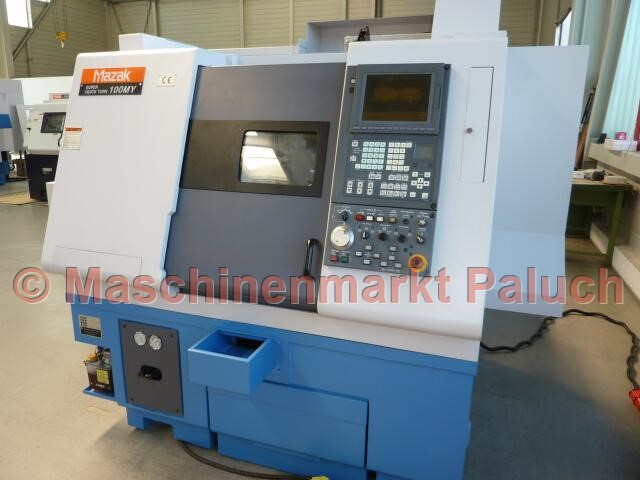

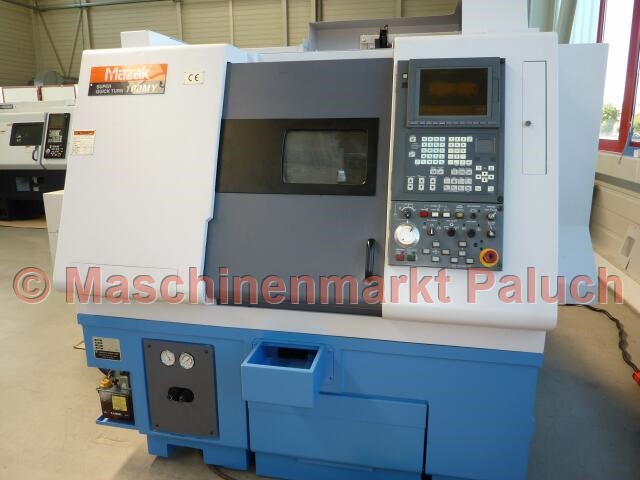

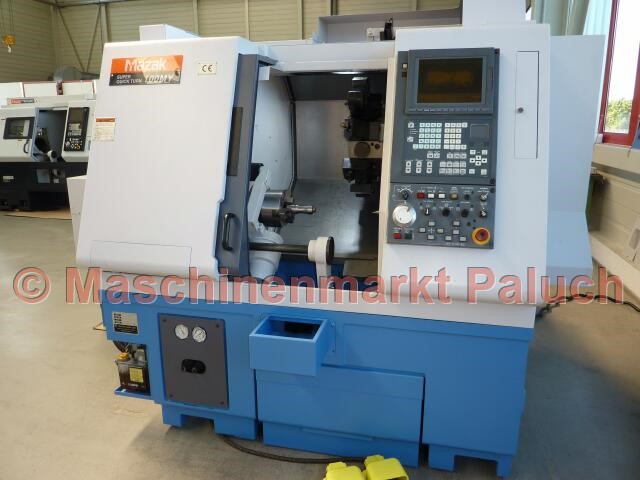

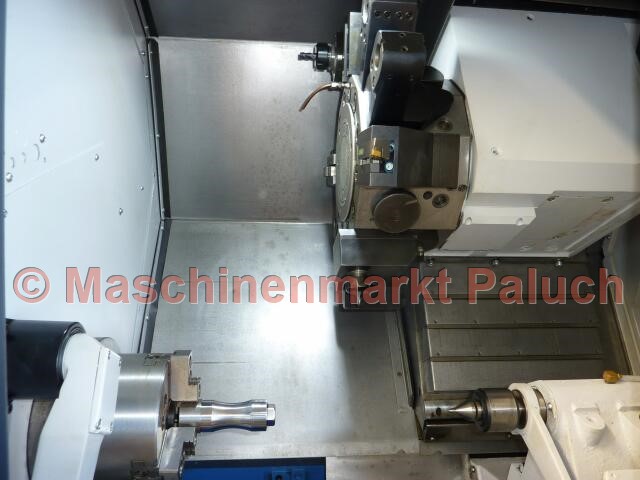

MAZAK Super Quick Turn 100MY

Инвентарный номер
1560
Тип оборудования
Токарный станок с ЧПУ
Год выпуска
2000
Программное обеспечение

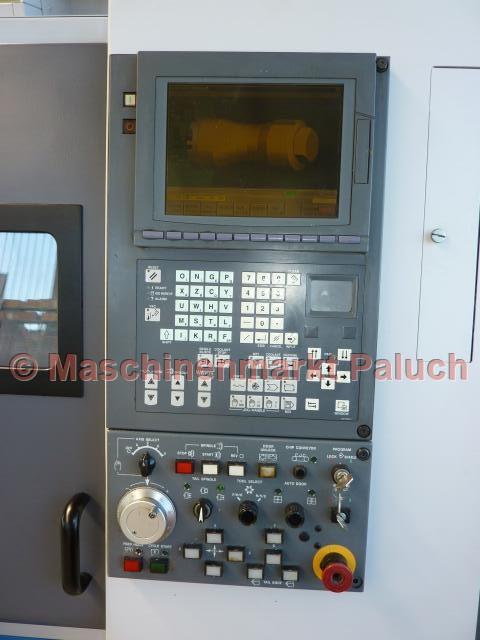

Mazatrol PC Fusion CNC 640T

Технические данные

Рабочее пространство

Макс. диаметр обработки
550 мм
Макс. диаметр обработки
280 мм
Макс. длина обработки
305 мм
Обрабатываемый диаметр заготовок
42 мм

Основной шпиндель

Скорость вращения
35-5.650 об/мин
Мощность главного агрегата
7,5 Кв
Макс. крутящий момент
162 Нм
Нос шпинделя
A2 – 5 дюймов
Диаметр отверстия шпинделя
61 мм
Индексация (ось C)
0°-360°/0,001 °

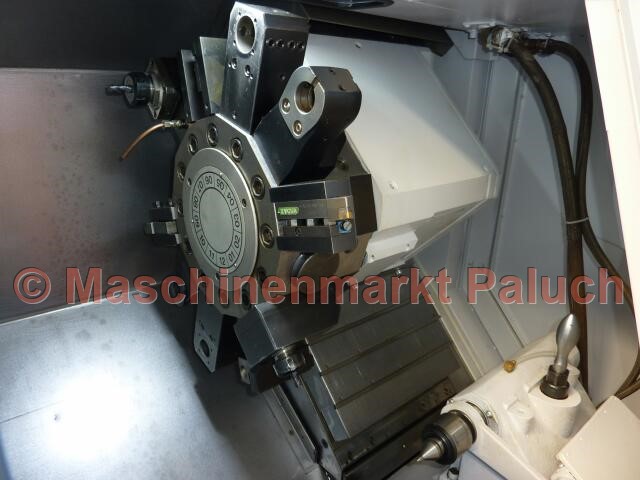

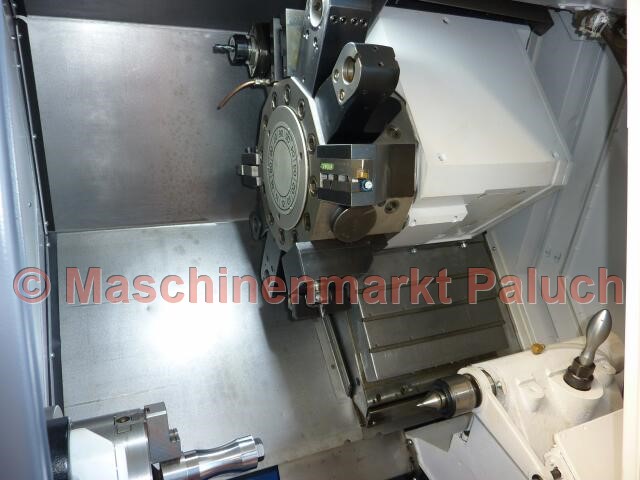

Инструментальный барабан

Количество инструментов
12

Приводные инструменты

Скорость вращения
25-4.500 об/мин
Мощность мотора
3,7 Кв
Макс. крутящий момент
35 Нм

Перемещение по оосям

Ось Х
185 мм
Ось Z
360 мм
Ось Y
80 mm (+- 40) мм

Скорость перемещения

Быстрое перемещение
Ось Х
30 м/мин
Ось Z
33 м/мин
Ось Y
21 м/мин
Ось С
400 об/мин

Диапазон подачи

Оси X/Z
0-5.000 мм/мин
Ось С
1-2.000 °/мин

Задняя бабка

Пиноль
95 мм
Гнездо
MK 4
Диапазон перемещения бабки
275 мм

Характеристики станка

Общая мощность подключения
17,3 кВА
Вес станка, приблизительно
ca. 3.800 кг
Габариты станка (Д х Ш х В), приблизительно
3,10 x 1,80 x 2,00 м

Дополнительное оснащение

Стандартная комплектация

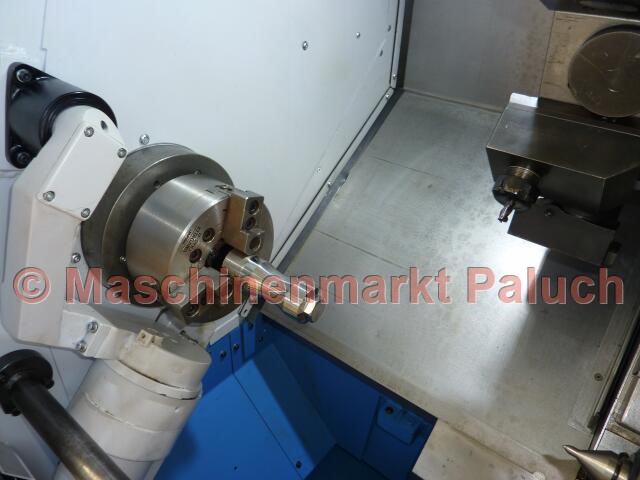

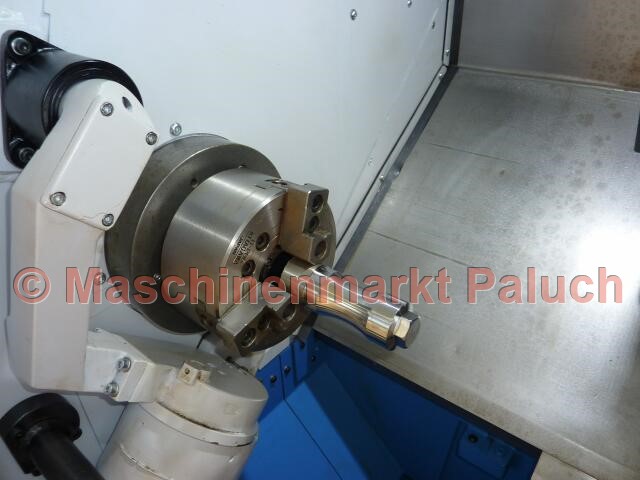

  • Гидравлический зажимной патрон B-206, диаметр 169 мм
  • Система измерения инструмента (MAZAK Tool Eye System)
  • Ось-С
  • Ось-Y
  • Двойная педаль открытия-закрытия зажимных патронов
  • Блокировка дверей
  • Ручная задняя бабка
  • Комплексная система охлаждения
  • Освещение рабочего пространства
  • Синхронная нарезка резьбы для приводных инструментов
  • Разъем PCMCIA
  • 3,5" дисковод
  • ИнтерфейсMAZAK Mikro Disk / MSK
  • Документация

Дополнительная комплектация

  • Интерфейс для журнала загрузки бара
  • Автом. Улавливатель деталей с поддоном
  • синхронная нарезка резьбы для приводных инструментов
  • МАЙФРАН транспортёр стружки, боковой выброс, новый
  • 8 статичных держателей инструмента
  • 2 держателя для приводных инструментов
