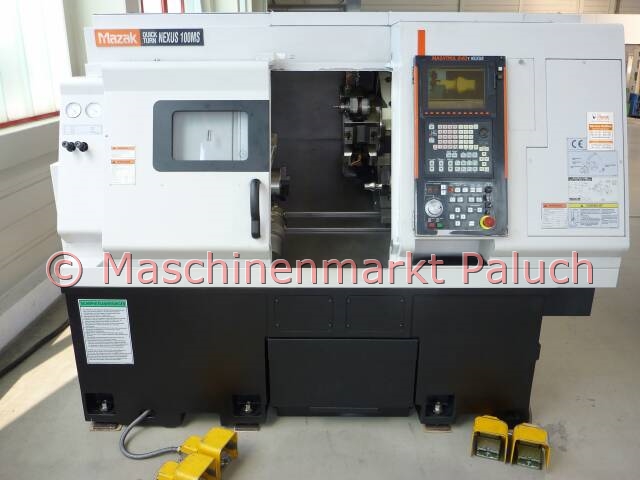

MAZAK Quick Turn Nexus 100MS
Инвентарный номер
1438
Тип оборудования
Токарный станок с ЧПУ
Год выпуска
2005
Программное обеспечение
Mazatrol 640T Nexus
Технические данные
Рабочее пространство
Макс. диаметр обработки
550
мм
Макс. диаметр обработки над суппортом
280
мм
Макс. диаметр обработки
280
мм
Макс. длина обработки
460
мм
Обрабатываемый диаметр заготовок
42
мм
Основной шпиндель
Скорость вращения
35 - 6.000
об/мин
Мощность главного агрегата
11
Кв
Kрутящий момент
162
Нм
Нос шпинделя
A2 - 5
дюймов
Диаметр отверстия шпинделя
61
мм
Индексация (ось C)
0,001
°
Второй шпиндель
Скорость вращения
35 - 6.000
об/мин
Мощность мотора
7,5
Кв
Макс. крутящий момент
79
Нм
Индексация
0.001
°
Инструментальный барабан
Количество инструментов
12
Приводные инструменты
Скорость вращения
25 – 4.500
об/мин
Мощность мотора
3,7
Кв
Макс. крутящий момент
35
Нм
Перемещение по оосям
Ось Х
185
мм
Ось Z
455
мм
Скорость перемещения
Быстрое перемещение
Ось Х
30
м/мин
Ось Z
33
м/мин
Характеристики станка
Общая мощность подключения
18,4
кВА
Вес станка, приблизительно
4.200
кг
Габариты станка (Д х Ш х В), приблизительно
ca 2,35 m x 1,70 m x 1,80
м
Дополнительное оснащение
Стандартная комплектация
- Гидравлический патрон KITAGAWA B-206, диаметр 169 мм для главного шпинделя
- Гидравлический патрон KITAGAWA B-205, диаметр 135 мм для второго шпинделя
- Система измерения инструмента MAZAK Tool Eye
- Ось-С
- Автоматическое открытие-закрытие патрона
- Определение состояния патрона (открыт/закрыт)
- Блокировка двери
- Комплексная система охлаждения
- Освещение рабочего пространства
- Синхронная нарезка резьбы через фрезерный шпиндель
- Проверка инструмента в фоновом режиме
- Разъем PCMCIA
- Интерфейс MAZATROL DATA TRANSFER
- Документация
Дополнительная комплектация
- Охлаждение под высоким давлением
- Транспортер для стружки MAYFRAN
- 10 статичных держателей инструмента
- 2 держателя для приводных инструментов
