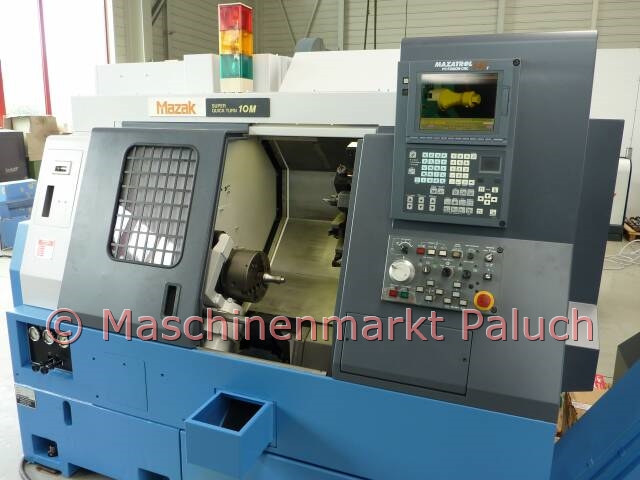

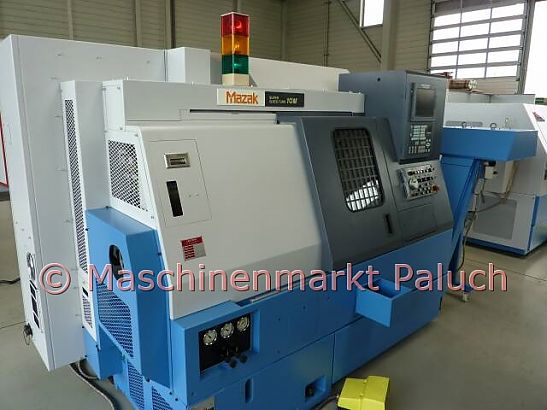

MAZAK Super Quick Turn 10M
Инвентарный номер
1399
Тип оборудования
Токарный станок с ЧПУ
Год выпуска
2000
Программное обеспечение
Mazatrol PC Fusion CNC 640T
Технические данные
Рабочее пространство
Макс. диаметр обработки
435
мм
Макс. диаметр обработки
230
мм
Макс. длина обработки
305
мм
Обрабатываемый диаметр заготовок
42
мм
Основной шпиндель
Скорость вращения
35-6.000
об/мин
Мощность главного агрегата
11
Кв
Макс. крутящий момент
96
Нм
Нос шпинделя
A2 – 5
дюймов
Диаметр отверстия шпинделя
52
мм
Индексация (ось C)
0° – 360°/0,001
°

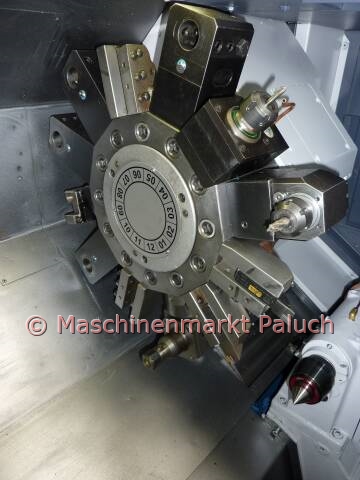

Инструментальный барабан
Количество инструментов
12
Приводные инструменты
Скорость вращения
120-3.000
об/мин
Мощность мотора
2,2
Кв
Макс. крутящий момент
20,6
Нм
Перемещение по оосям
Ось Х
160
мм
Ось Z
360
мм
Скорость перемещения
Быстрое перемещение
Оси X/Z
30
м/мин
Ось С
400
об/мин
Диапазон подачи
Оси X/Z
0 - 5.000
мм/мин
Ось С
1 - 2.000
°/мин
Задняя бабка
Пиноль
75
мм
Гнездо
MK 4
Диапазон перемещения бабки
275
мм
Характеристики станка
Общая мощность подключения
32
кВА
Вес станка, приблизительно
ca. 3.600
кг
Габариты станка (Д х Ш х В), приблизительно
2,50 x 1,50 x 1,90
м
Дополнительное оснащение
Стандартная комплектация

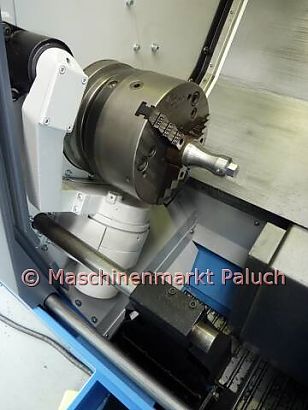

- Гидравлический зажимной патрон KNC-N-210
- Система измерения инструмента (MAZAK Tool Eye System)
- Ось-С
- Двойная педаль открытия-закрытия зажимных патронов
- Блокировка дверей
- Задняя бабка
- Комплексная система охлаждения
- Освещение рабочего пространства
- Разъем PCMCIA
- 3,5" дисковод
- Интерфейс MAZAK DATA TRANSFER
- Документация
Дополнительная комплектация
- Интерфейс для податчика прутка
- Автоматический приемник готовых деталей
- Синхронная нарезка резьбы для приводных инструментов
- Охлаждение под высоким давлением
- Транспортер для стружки MAYFRAN
- 10 статичных держателей инструмента
- 2 держателя для приводных инструментов
