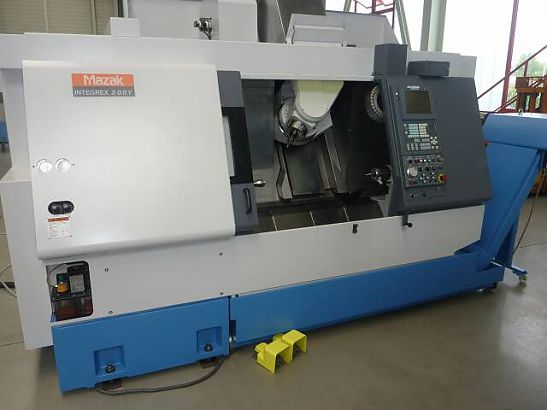

MAZAK Integrex 200Y
Инвентарный номер
1374
Тип оборудования
Токарный станок с ЧПУ
Год выпуска
1999
Программное обеспечение
Mazatrol PC Fusion CNC 640MT
Технические данные
Рабочее пространство
Макс. диаметр обработки
540
мм
Макс. диаметр обработки
540
мм
Макс. длина обработки
1.018
мм
Обрабатываемый диаметр заготовок
51
мм
Основной шпиндель
Скорость вращения
35-5.000
об/мин
Мощность главного агрегата
22
Кв
Макс. крутящий момент
349
Нм
Нос шпинделя
A2 - 6
дюймов
Диаметр отверстия шпинделя
61
мм
Индексация (ось C)
0°-360°/0,001
°
Инструментальный барабан
Тип токарного / фрезерного шпинделя:
Приводные инструменты
Скорость вращения
15-6.000
об/мин
Мощность мотора
7,5
Кв
Макс. крутящий момент
103
Нм
Гнездо инструментов
Mazak KM 63
Инструментальный магазин
Количество инструментов
40
Макс. вес инструмента
7
кг
Перемещение по оосям
Ось Х
530
мм
Ось Z
1.065
мм
Ось Y
+/- 70
мм
Скорость перемещения
Быстрое перемещение
Ось Х
30
м/мин
Ось Y
15
м/мин
Ось Z
33
м/мин
Ось С
400
об/мин
Диапазон подачи
Ось Х
0–2.000
мм/мин
Ось Z
0–2.000
мм/мин
Ось С
1-2.000
°/мин
Ось Y
0–6.000
мм/мин
Задняя бабка
Диапазон перемещения бабки
870
мм
Гнездо
MK 4
Пиноль
140
мм
Характеристики станка
Общая мощность подключения
31
кВА
Вес станка, приблизительно
5.700
кг
Габариты станка (Д х Ш х В), приблизительно
3,50 x 2,10 x 2,50
м
Дополнительное оснащение
Стандартная комплектация
- Зажимной патрон KITAGAWA B-208, 210 мм
- Система измерения инструмента MAZAK Tool Eye
- Ось С
- Ось Y
- Определение состояния патрона (открыт/закрыт)
- Блокировка двери
- Комплексная система охлаждения
- Освещение рабочего пространства
- Разъем MSK
- Документация
Дополнительная комплектация
- Инструментальный магазин на 40 позиций
- Ось В (0,001°)
- Синхронная нарезка резьбы
- Охлаждение под давлением 14 бар
- Синхронная нарезка резьбы
- Транспортер для стружки MAYFRAN
