MAZAK Super Quick Turn 10MS
Инвентарный номер
1577
Тип оборудования
Токарный станок с ЧПУ
Год выпуска
1997
Программное обеспечение

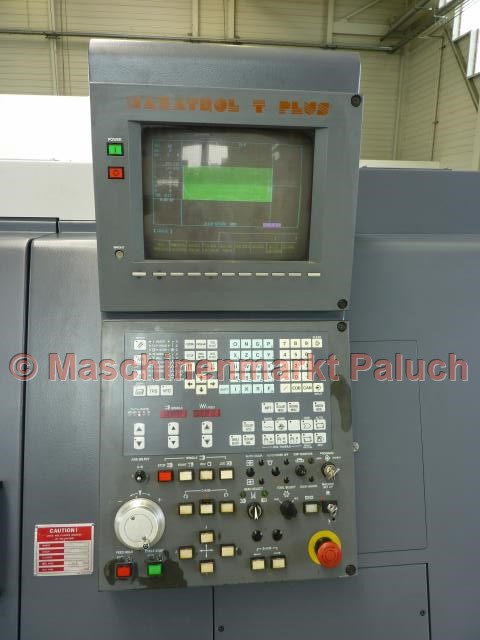

Mazatrol T – Plus
Технические данные

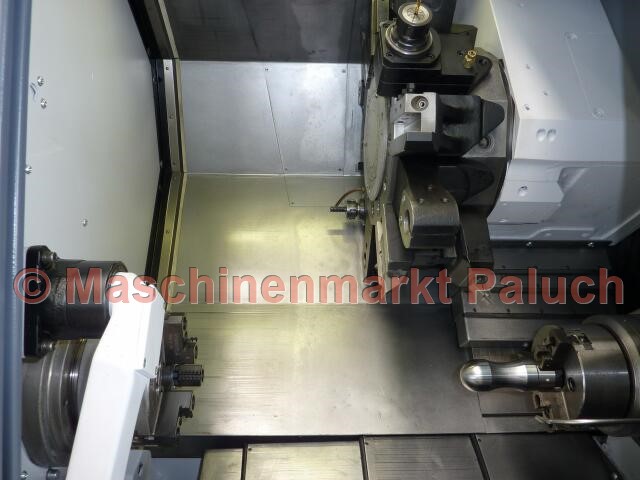

Рабочее пространство
Макс. диаметр обработки
435
мм
Макс. диаметр обработки над суппортом
370
мм
Макс. диаметр обработки
230
мм
Обрабатываемый диаметр заготовок
42
мм
Основной шпиндель
Скорость вращения
35-6.000
об/мин
Мощность главного агрегата
11
Кв
Макс. крутящий момент
96
Нм
Нос шпинделя
A2 – 5
дюймов
Диаметр отверстия шпинделя
52
мм
Индексация (ось C)
0° – 360°/0,001
°
Второй шпиндель
Скорость вращения
180 – 6.000
об/мин
Мощность мотора
5,5
Кв
Макс. крутящий момент
35,3
Нм
Индексация
72 Positionen/5
°

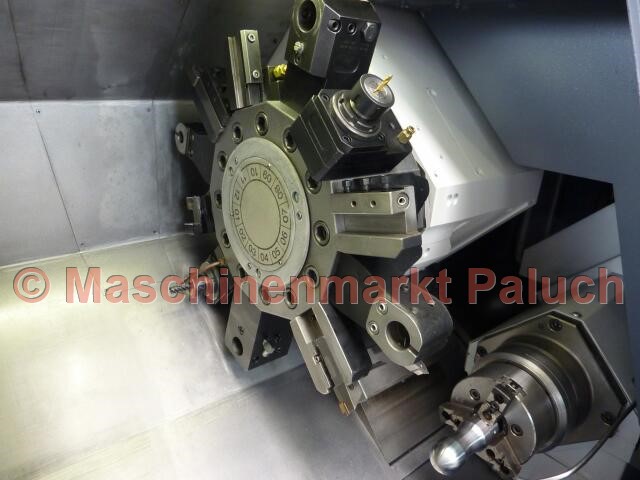

Инструментальный барабан
Количество инструментов
12
Приводные инструменты
Скорость вращения
120-3.000
об/мин
Мощность мотора
2,2
Кв
Макс. крутящий момент
20,6
Нм
Перемещение по оосям
Ось Х
160
мм
Ось Z
455
мм
Ось В
460
mm
Скорость перемещения
Быстрое перемещение
Оси X/Z
30
м/мин
Ось С
400
об/мин
Ось В
18
м/мин
Диапазон подачи
Оси X/Z
0 - 5.000
мм/мин
Ось С
1 - 2.000
°/мин
Характеристики станка
Общая мощность подключения
43
кВА
Вес станка, приблизительно
ca. 3.500
кг
Габариты станка (Д х Ш х В), приблизительно
. 2,70 x 1,70 x 1,85
м
Дополнительное оснащение
Стандартная комплектация
- Гидравлический зажимной патрон KITAGAWA B-206 для главного шпинделя
- Гидравлический зажимной патрон KITAGAWA B-205 для второго шпинделя
- Система измерения инструмента (MAZAK Tool Eye System)
- Ось-С
- Двойная педаль открытия-закрытия зажимных патронов
- Блокировка дверей
- Комплексная система охлаждения
- Освещение рабочего пространства
- Интерфейс MAZAK Mikro Disc и MSK
- Документация
Дополнительная комплектация
- Автоматический приемник готовых деталей
- Синхронная нарезка резьбы для приводных инструментов
- Охлаждение под высоким давлением
- Транспортер для стружки
- 8 статичных держателей инструмента
- 2 держателя для приводных инструментов
