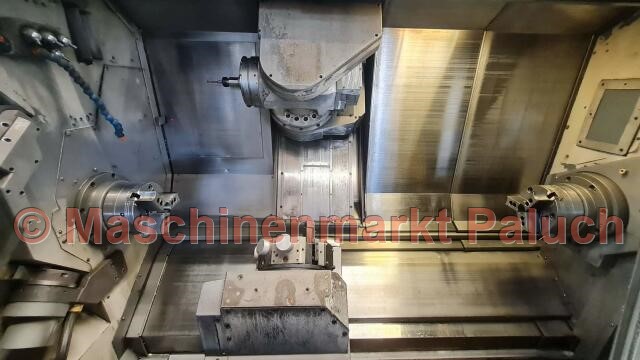

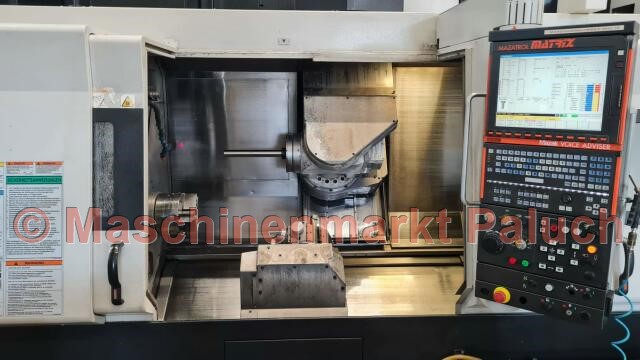

MAZAK Integrex 200 IV ST x 1500

Инвентарный номер
1655
Тип оборудования
Токарный станок с ЧПУ
Год выпуска
2007
Программное обеспечение
Mazatrol Matrix

Технические данные

Рабочее пространство

Макс. диаметр обработки
660 мм
Обрабатываемый диаметр заготовок
51 мм
Макс. длина обработки
1.495 мм

Основной шпиндель

Скорость вращения
35 – 5.000 об/мин
Мощность главного агрегата
22 Кв
Макс. крутящий момент
467 Нм
Нос шпинделя
A2 – 6 дюймов
Диаметр отверстия шпинделя
76 мм
Индексация (ось C)
0,0001 °

Второй шпиндель

Скорость вращения
35 – 5.000 об/мин
Мощность мотора
18,5 Кв
Диаметр отверстия шпинделя
88 мм
Индексация (ось C)
0,0001 °

Фрезерный шпиндель

Скорость вращения
15 – 12.000 об/мин
Мощность мотора
18,5 Кв
Макс. крутящий момент
119 Нм
Гнездо инструментов
CAPTO C6

Инструментальный магазин

Количество инструментов
120
Макс. вес инструмента
10 кг
Макс. диаметр инструмента
90 мм
- при свободном месте рядом
125 мм
Макс. длина инструмента
300 мм

Нижний барабан

Количество инструментов
9

Перемещение по оосям

Ось Х
580 мм
Ось Х2
150 мм
Ось Z
1.545 мм
Ось Z2
1.490 мм
Ось Y
160 мм
Ось W
1.550 мм
Ось В
225° mm

Скорость перемещения

Быстрое перемещение
Оси X/X2
38 м/мин
Оси Z/Z2
38 м/мин
Ось Y
26 м/мин
Ось W
30 м/мин
Ось С
555 об/мин

Диапазон подачи

Оси X/X2/Y/Z/Z2
0 - 2.000 мм/мин

Характеристики станка

Общая мощность подключения
76,5 кВА
Вес станка, приблизительно
11.800 кг
Габариты станка (Д х Ш х В), приблизительно
4,00 x 2,50 x 2,60 м

Дополнительное оснащение

Стандартная комплектация

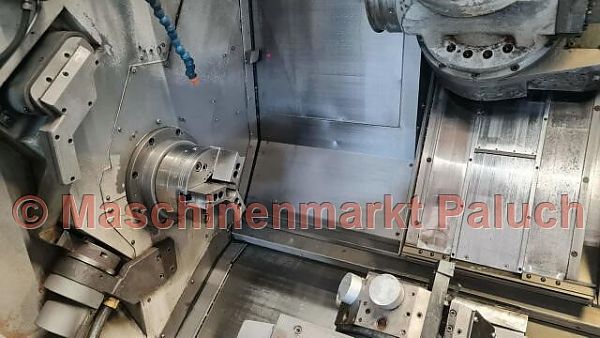

  • Гидравлический трехзажимной патрон для главного шпинделя, диаметр 254 мм

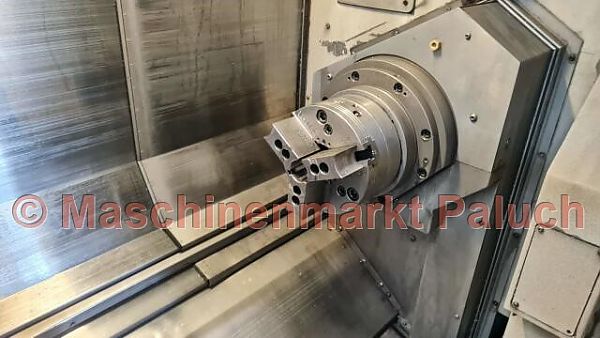

  • Гидравлический трехкулачковый патрон для контршпинделя, диаметр 254 мм
  • Ось B (ось позиционирования 0,0001°)
  • Ось С (основной шпиндель 0,0001°)
  • Ось Y
  • Контршпиндель устройства продувки воздухом
  • Ориентация шпинделя на втором шпинделе
  • Синхронизация главного шпинделя и контршпинделя
  • Двойной ножной переключатель для открытия/закрытия патрона для главного и второго шпинделя
  • Обратная связь о состоянии патрона (открытие/закрытие) для главного и второго шпинделя
  • Устройство для предварительной настройки инструмента (MAZAK Tool Eye System)
  • Замок передней двери
  • полная система охлаждения
  • Охлаждающая жидкость и защита от стружки через полностью герметичную рабочую зону
  • Освещение рабочего местa
  • Макрос пользователя (600 переменных)
  • Цикл нарезания и сверления MAZAK
  • Торнадо в ОВОС/МОЗ
  • Функция входа EIA/ISO
  • Дополнительные функции ОВОС/МОЭД
  • Обратная подача G93
  • Опциональный упор (опциональный упор)
  • ПО MAZACC-2D
  • Компенсация формы заготовки...
    Дополнительные системы
  • координат заготовок 300 штук
  • Функция нарезки резьбы
    Вход полярной координаты (G122)
  • Рисование функции прямого ввода данных.
  • Циклы бурения EIA/ISO
  • Интерфейс CARDBUS
  • Интерфейс локальной сети
  • USB-интерфейс
  • Циклы обработки BAZ
  • Интерфейс для IC карты памяти
  • Активный контроль вибрации
  • Интеллектуальный тепловой щит
  • Интеллектуальный знак опасности
  • Поддержка языка MAZAK
  • Виртуальная обработка
  • Документация



Дополнительная комплектация

  • Магазин инструментов на 120 инструментов (CAPTO C6)
  • Интерфейс для зарядного магазина
  • Контршпиндель с осью С 0,0001 градуса
  • Система мониторинга перегрузки.
  • Цилиндр (G07) + полярная координата (G12.1) входная функция EIA/ISO
  • MAYFRAN Конвейер удаления стружки, боковой выброс
