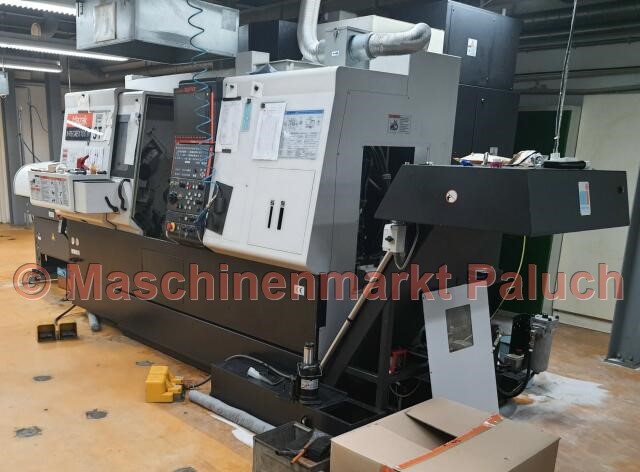

MAZAK Integrex 100 IV ST
Инвентарный номер
1658
Тип оборудования
Токарный станок с ЧПУ
Год выпуска
2006
Программное обеспечение
Mazatrol MATRIX
Технические данные

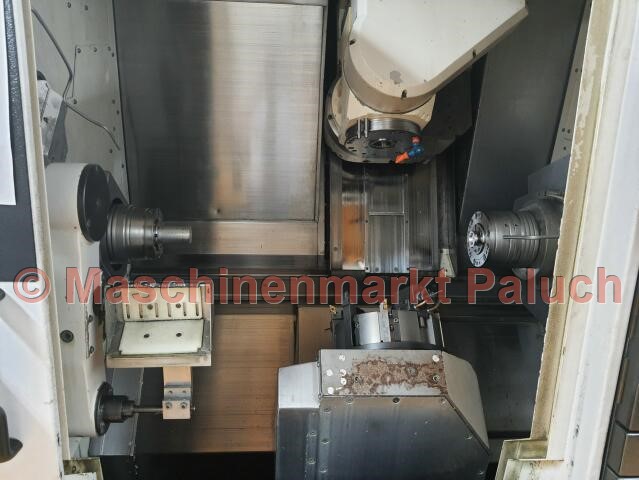

Рабочее пространство
Макс. диаметр обработки
545
мм
Макс. диаметр обработки
545
мм
Максимальный диаметр механической обработки (верхняя барабан)
545
мм
Максимальный диаметр механической обработки (нижняя барабан)
400
мм
Макс. длина обработки
753
мм
Обрабатываемый диаметр заготовок
51
мм
Основной шпиндель
Скорость вращения
35-6.000
об/мин
Мощность главного агрегата
11
Кв
Макс. крутящий момент
161
Нм
Нос шпинделя
A2 – 6
дюймов
Диаметр отверстия шпинделя
61
мм
Индексация (ось C)
0,0001
°
Второй шпиндель
Скорость вращения
35 – 5.000 U/min
об/мин
Мощность главного агрегата
11
Кв
Индексация (ось C)
0,0001
°
Фрезерный шпиндель
Гнездо инструментов
CAPTO C6
Скорость вращения
15-12.000
об/мин
Мощность мотора
5,5
Кв
Макс. крутящий момент
49
Нм
Инструментальный магазин
Количество инструментов
40
Макс. вес инструмента
4
кг
Макс. диаметр инструмента
90
мм
Макс. длина инструмента
200
мм
Время смены инструмента
ca. 1,2
с
Перемещение по оосям
Ось Х
410
мм
Ось Z
805
мм
Ось Y
140
мм
Ось Х2
220
мм
Ось Z2
780
мм
Ось W
795
мм
Скорость перемещения
Быстрое перемещение
Ось Х
30
м/мин
Ось Y
26
м/мин
Ось W
30
м/мин
Оси Z/Z2
33
м/мин
Оси X/X2
30
м/мин
Ось Z
33
м/мин
Диапазон подачи
Ось Х
0–2.000
мм/мин
Ось Z
0–2.000
мм/мин
Ось Y
0–2.000
мм/мин
Характеристики станка
Общая мощность подключения
35,20
кВА
Вес станка, приблизительно
7.790
кг
Габариты станка (Д х Ш х В), приблизительно
3,10 x 2,35 x 2,45
м
Дополнительное оснащение
Стандартная комплектация
- Гидравлический трехкулачковый патрон KITAGAWA для главного шпинделя B-206, диаметр 169 мм
- Гидравлический трехкулачковый патрон KITAGAWA для 2-го шпинделя B-206, диаметр 169 мм
- B - ось (позиционирование 0,0001 °) с шагом 5 °
- C - ось главного шпинделя (0,0001 °)
- Ось Y
- Ориентация шпинделя на втором шпинделе
- Синхронизация основного и встречного шпинделей
- Двойной ножной переключатель для открытия / закрытия патрона для главного шпинделя и 2-го шпинделя
- Обратная связь о состоянии подачи (открыто / закрыто) для главного шпинделя и 2-го шпинделя
- Устройство предварительной
- настройки инструмента (MAZAK Tool Eye System)
- Замок передней двери
Подача СОЖ через фрезерную головку - полная система охлаждения
- Защита от охлаждающей жидкости и стружки в полностью закрытом
- рабочем пространстве
- Рабочая зона освещения
- Пользовательский макрос (600 переменных)
- MAZAK Цикл сверления / сверления Tornado в EIA / ISO
- Функция ввода EIA / ISO
- Дополнительные функции EIA / ISO
- Обратное время подачи G93
- Дополнительная остановка
- MAZACC-2D Software Компенсация формы заготовки
- Дополнительные системы координат заготовки 300 шт.
Касание Функция - Ввод полярных координат (G122)
- Функция пря
- мого ввода данных Рисунок
- циклы EIA / ISO бурения
- интерфейс CARDBUS
- интерфейс LAN
- интерфейс USB
- Интерфейс для карты памяти IC
- Активный контроль вибрации
- Интеллектуальный тепловой экран
- Интеллектуальный щит опасности
- Языковая поддержка MAZAK
- Виртуальное редактирование
- документация
Дополнительная комплектация
- Инструментальный магазин на 40 инструментов (CAPTO C6)
- Индикаторная лампа для обработки статуса
- Вариант с ЧПУ 5-осево одновременной обработки
- Регулировка зажимного патрона высокий / низкий (главный шпиндель)
- Регулировка зажимного патрона высокая / низкая (контршпиндель)

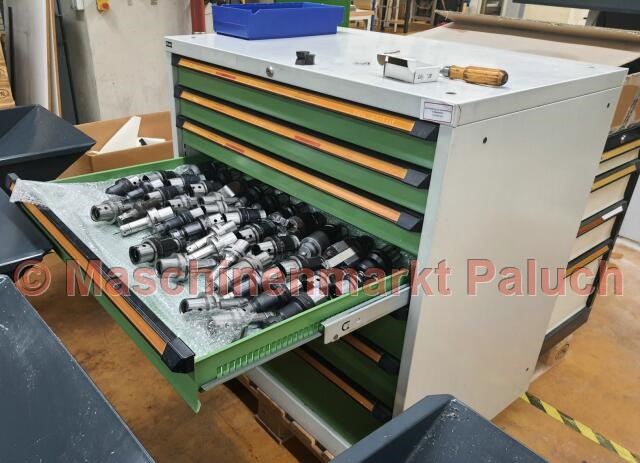

- Подготовка для нескольких держателей и держателей инструментов Flash Tool
Система - MAYFRAN ConSep 2000 II, включающая конвейер для стружки и охлаждение под высоким давлением, 15 бар
