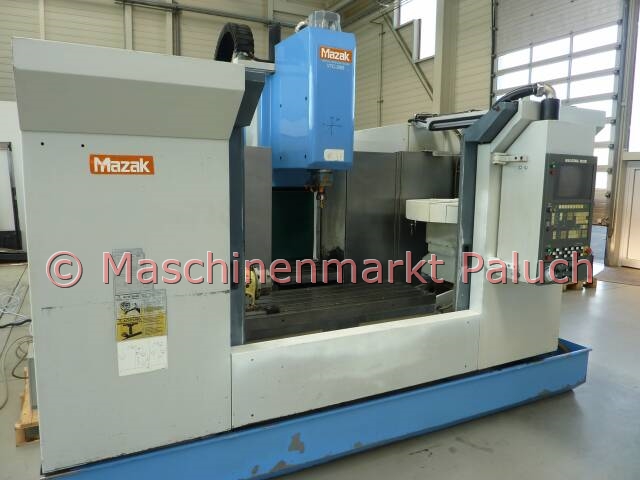

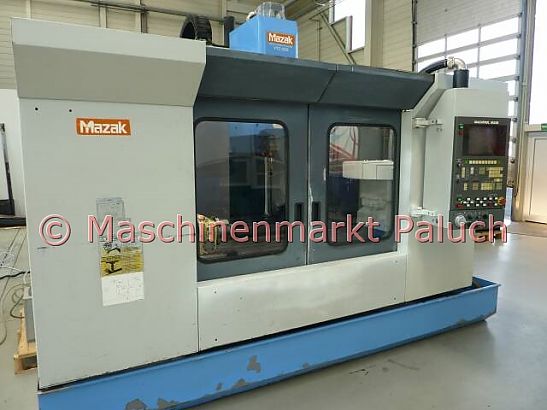

MAZAK VTC-20B
Инвентарный номер
1429
Тип оборудования
Обрабатывающий центр с ЧПУ – Вертикальный
Год выпуска
1995
Программное обеспечение

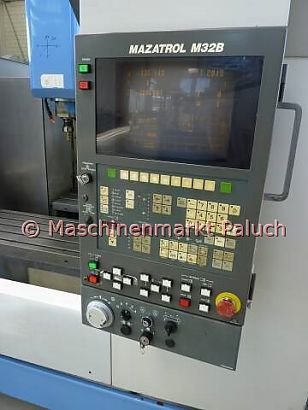

Mazatrol M – 32B mit Monochrombildschirm
Технические данные
Рабочий стол
Размер стола
510 x 1.460
мм
Макс. нагрущка на стол
500
кг
Кулачки
5
шт.
Расстояние между кулачками
100
мм
Ширина кулачков
18
мм
Перемещение по оосям
Ось Х
1.120
мм
Ось Y
510
мм
Ось Z
510
мм
Расстояние от шпинделя до стола
180~690
мм
Скорость перемещения
Быстрое перемещение
Оси X/Y/Z
20
м/мин
Оси X/Y/Z
1 - 5.000
мм/мин
Шпиндель
Скорость вращения
40 - 7.000
об/мин
Хвостовик инструментов
CAT 40
Мощность главного агрегата
11
Кв
Макс. крутящий момент
70
Нм
Инструментальный магазин
Количество инструментов
24
Макс. диаметр инструмента
80
мм
- при свободном месте рядом
110
мм
Макс. длина инструмента
350
мм
Макс. вес инструмента
8
кг
Характеристики станка
Общая мощность подключения
30
кВА
Вес станка, приблизительно
5.450
кг
Габариты станка (Д х Ш х В), приблизительно
3.20 x 2.90 x 2.70
м
Дополнительное оснащение
Стандартная комплектация
- Функция программирования EIA / ISO
- Система мониторинга МАЗАК C
- Адаптивное управление подачей (AFC) - обнаружение обрыва инструмента (TBR)
- Мониторинг жизненного цикла инструмента и запрос на замену инструмента (TLM)
- синхронная резьба (без компенсационного патрона)
- компл. Система охлаждения
- наводнение охлаждения - Защита охлаждающей жидкости и чипа
- Блокировка передней двери через концевой выключатель
- Интерфейс для MAZAK Micro Disk и MSK
- Рабочая зона освещения
- документация
Дополнительная комплектация
- усиленный насос охлаждающей жидкости 5.5 бар
- Роликовый стол NIKKEN CNC 201
