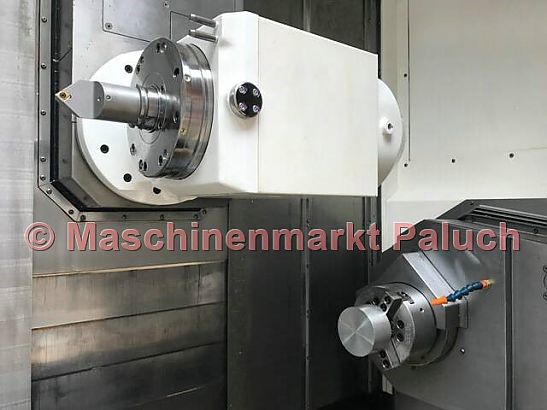

MAZAK Integrex 100 S
Инвентарный номер
1481
Тип оборудования
Токарный станок с ЧПУ
Год выпуска
2013
Программное обеспечение
Mazatrol MATRIX II
Технические данные
Рабочее пространство
Макс. диаметр обработки
530
мм
Макс. диаметр обработки
500
мм
Макс. длина обработки
854
мм
Обрабатываемый диаметр заготовок
51
мм
Основной шпиндель
Скорость вращения
35-6.000
об/мин
Мощность главного агрегата
11
Кв
Макс. крутящий момент
143
Нм
Нос шпинделя
A2 – 6
дюймов
Диаметр отверстия шпинделя
61
мм
Индексация (ось C)
0°-360°/0,001
°
Второй шпиндель
Скорость вращения
35 – 6.000
об/мин
Мощность главного агрегата
11
Кв
Макс. крутящий момент
143
Нм
Диаметр отверстия шпинделя
61
мм
Индексация
0,001°
°
Приводные инструменты
Скорость вращения
15-12.000
об/мин
Мощность мотора
7,5
Кв
Макс. крутящий момент
49,4
Нм
Гнездо инструментов
HSK
Инструментальный магазин
Количество инструментов
36
Макс. вес инструмента
5
кг
Макс. длина инструмента
130
мм
Перемещение по оосям
Ось Х
450
мм
Ось Z
904
мм
Ось Y
+/- 105
мм
Ось W
903
мм
Ось В
30 ~ 210°
mm
Скорость перемещения
Быстрое перемещение
Ось Х
40
м/мин
Ось Y
40
м/мин
Ось Z
40
м/мин
Ось W
30
м/мин
Диапазон подачи
Ось Х
0 – 8.000
мм/мин
Ось Z
0 – 8.000
мм/мин
Ось Y
0 – 8.000
мм/мин
Характеристики станка
Общая мощность подключения
36,71
кВА
Вес станка, приблизительно
9.600
кг
Габариты станка (Д х Ш х В), приблизительно
3,10 x 2,50 x 2,50
м
Дополнительное оснащение
Стандартная комплектация
- Гидравлический трехкулачковый патрон KITAGAWA для главного шпинделя B-206, диаметр 169 мм
- Гидравлический трехкулачковый патрон KITAGAWA для 2-го шпинделя B-206, диаметр 169 мм
- B - ось (позиционирование 0,0001 °) с шагом 5 °
- C - ось главного шпинделя (0,0001 °)
- Ось Y
- Ориентация шпинделя на втором шпинделе
- Синхронизация основного и встречного шпинделей
- Двойной ножной переключатель для открытия / закрытия патрона для главного шпинделя и 2-го шпинделя
- Обратная связь о состоянии подачи (открыто / закрыто) для главного шпинделя и 2-го шпинделя
- Устройство предварительной
- настройки инструмента (MAZAK Tool Eye System)
- Замок передней двери
Подача СОЖ через фрезерную головку - полная система охлаждения
- Защита от охлаждающей жидкости и стружки в полностью закрытом
- рабочем пространстве
- Рабочая зона освещения
- Пользовательский макрос (600 переменных)
- MAZAK Цикл сверления / сверления Tornado в EIA / ISO
- Функция ввода EIA / ISO
- Дополнительные функции EIA / ISO
- Обратное время подачи G93
- Дополнительная остановка
- MAZACC-2D Software Компенсация формы заготовки
- Дополнительные системы координат заготовки 300 шт.
Касание Функция - Ввод полярных координат (G122)
- Функция пря
- мого ввода данных Рисунок
- циклы EIA / ISO бурения
- интерфейс CARDBUS
- интерфейс LAN
- интерфейс USB
- Активный контроль вибрации
- Интеллектуальный тепловой экран
- Интеллектуальный щит опасности
- Языковая поддержка MAZAK
- Виртуальное редактирование
- документация
Дополнительная комплектация
- Охлаждение высокого давления Фрэсспиндель 15 бар
- Подготовка для измерительной системы детали RMP-60
- Покровитель щепок
