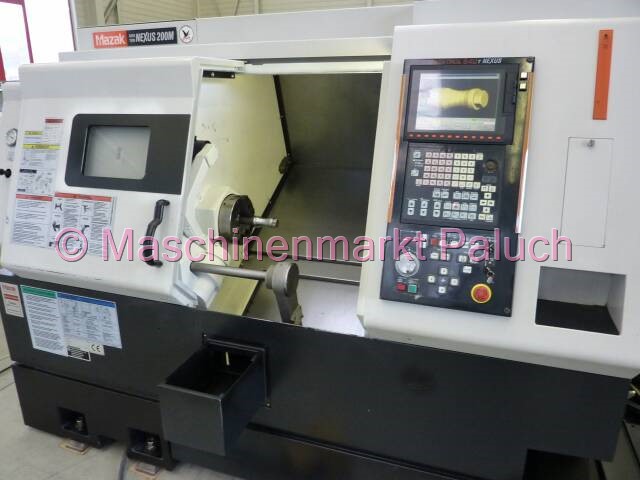

MAZAK Quick Turn Nexus 200M Universal 500
Инвентарный номер
1571
Тип оборудования
Токарный станок с ЧПУ
Год выпуска
2004
Программное обеспечение
Mazatrol 640T Nexus
Технические данные
Рабочее пространство
Макс. диаметр обработки
675
мм
Макс. диаметр обработки
380
мм
Макс. длина обработки
511
мм
Обрабатываемый диаметр заготовок
65
мм
Основной шпиндель
Скорость вращения
35-5.000
об/мин
Мощность главного агрегата
26
Кв
Макс. крутящий момент
350
Нм
Нос шпинделя
A2 – 6
дюймов
Диаметр отверстия шпинделя
76
мм
Индексация (ось C)
0°-360°/0,001
°

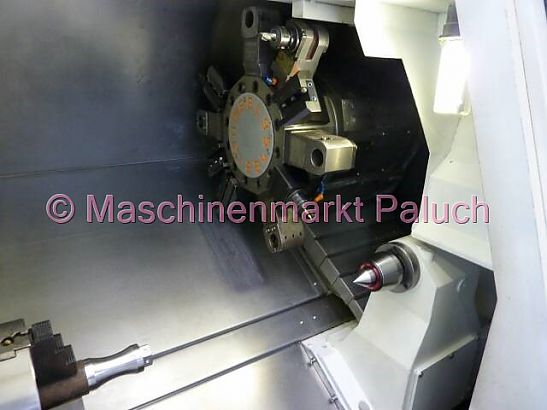

Инструментальный барабан
Количество инструментов
12
Приводные инструменты
Скорость вращения
25-4.500
об/мин
Мощность мотора
5,5
Кв
Макс. крутящий момент
35
Нм
Перемещение по оосям
Ось Х
230
мм
Ось Z
575
мм
Скорость перемещения
Быстрое перемещение
Ось Х
30
м/мин
Ось Z
33
м/мин
Ось С
400
об/мин
Диапазон подачи
Оси X/Z
0-5.000
мм/мин
Ось С
1-2.000
°/мин
Задняя бабка
Гнездо
MK 5
Диапазон перемещения бабки
550
мм
Характеристики станка
Общая мощность подключения
40
кВА
Вес станка, приблизительно
ca. 4.900
кг
Габариты станка (Д х Ш х В), приблизительно
2,50 x 1,80 x 2,20
м
Дополнительное оснащение
Стандартная комплектация
- Гидравлический зажимной патрон KITAGAWA BB-208, диаметр 210 мм
- Система измерения инструмента (MAZAK Tool Eye System)
- Ось-С
- Двойная педаль открытия-закрытия зажимных патронов
- Программируемая задняя бабка
- Блокировка дверей
- Комплексная система охлаждения
- Освещение рабочего пространства
- Синхронная нарезка резьбы для приводных инструментов
- 3,5" дисковод
- Интерфейс для передачи данных MAZATROL
- Документация
Дополнительная комплектация
- Автом. Улавливатель деталей с поддоном
- Синхронная нарезка резьбы для приводных инструментов
- Охлаждение под высоким давлением
- Транспортер для стружки
- 8 статичных держателей инструмента
- 2 держателя для приводных инструментов
