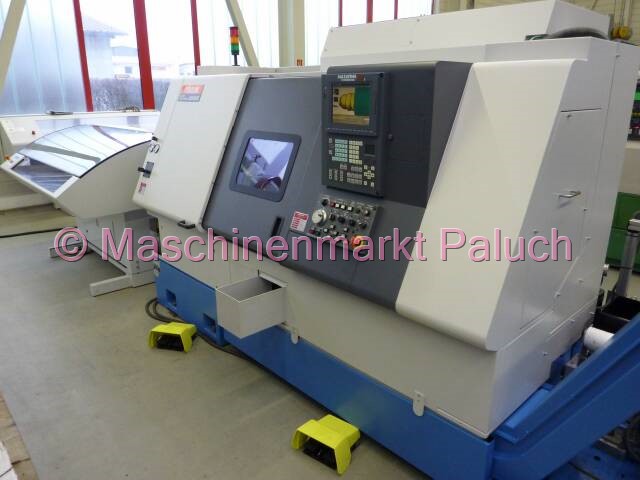

MAZAK Super Quick Turn 250MS
Инвентарный номер
1451
Тип оборудования
Токарный станок с ЧПУ
Год выпуска
2000
Программное обеспечение
Mazatrol PC Fusion CNC 640T
Технические данные
Рабочее пространство
Макс. диаметр обработки
525
мм
Макс. диаметр обработки над суппортом
350
мм
Макс. диаметр обработки
300
мм
Обрабатываемый диаметр заготовок
64
мм
Основной шпиндель
Скорость вращения
35 – 4.000
об/мин
Мощность главного агрегата
18,5
Кв
Макс. крутящий момент
350
Нм
Диаметр отверстия шпинделя
76
мм
Индексация (ось C)
0° - 360°/0,001
°
Второй шпиндель
Скорость вращения
35 – 4.000
об/мин
Мощность мотора
7,5
Кв
Макс. крутящий момент
57
Нм
Индексация
72 Positionen/5
°
Инструментальный барабан
Количество инструментов
12
Приводные инструменты
Скорость вращения
25 – 4.500
об/мин
Мощность мотора
3,7
Кв
Макс. крутящий момент
35
Нм
Перемещение по оосям
Ось Х
190
мм
Ось Z
575
мм
Ось В
585
mm
Скорость перемещения
Ось Х
30
м/мин
Ось Z
30
м/мин
Ось В
18
м/мин
Диапазон подачи
Оси X/Z
0 – 5.000
мм/мин
Характеристики станка
Общая мощность подключения
40
кВА
Вес станка, приблизительно
5.450
кг
Габариты станка (Д х Ш х В), приблизительно
3,45 x 1,80 x 2,00
м
Дополнительное оснащение
Стандартная комплектация
- Гидравлический трехкулачковый патрон KITAGAWA B-210 для главного шпинделя, диаметр 254 мм
- Гидравлический патрон KITAGAWA B-206, диаметр 169 мм для второго шпинделя
- Система измерения инструмента MAZAK Tool Eye
- Ось-С
- Автоматическое открытие-закрытие патрона
- Определение состояния патрона (открыт/закрыт)
- Блокировка двери
- Комплексная система охлаждения
- Освещение рабочего пространства
- Синхронная нарезка резьбы через фрезерный шпиндель
- Проверка инструмента в фоновом режиме
- Разъем PCMCIA
- Интерфейс MAZATROL DATA TRANSFER
- Документация
Дополнительная комплектация
- Журнал IRCO для короткой загрузки, модель: ILS-MUK-10016-III, YOM 2017
- Интерфейс для журнала загрузки бара
- Автом. Улавливатель деталей с поддоном
- Система контроля перегрузки
Автом. - Включение / выключение, включая функцию прогрева
- Встречный шпиндель с эжектором
синхронная нарезка резьбы для
- приводных инструментовОпциональный пакет с ЧПУ EIA / ISO, комплектация:
- Macro Пользовательский макрос (100 переменных G65-G67)
- Macro общие переменные макроса пользователя (600)
- спиральная интерполяция (EIA / ISO)Функция / ISO-вход EIA
- ввод / отмена ввода полярной координаты (G122 / G123)
- Индикаторная лампа для обработки статуса
- Охлаждающая жидкость высокого давления
- Полосовой фильтр
- MAYFRAN Транспортер для стружки
- 10 статичных держателей инструмента
- 2 держателя для приводных инструментов
