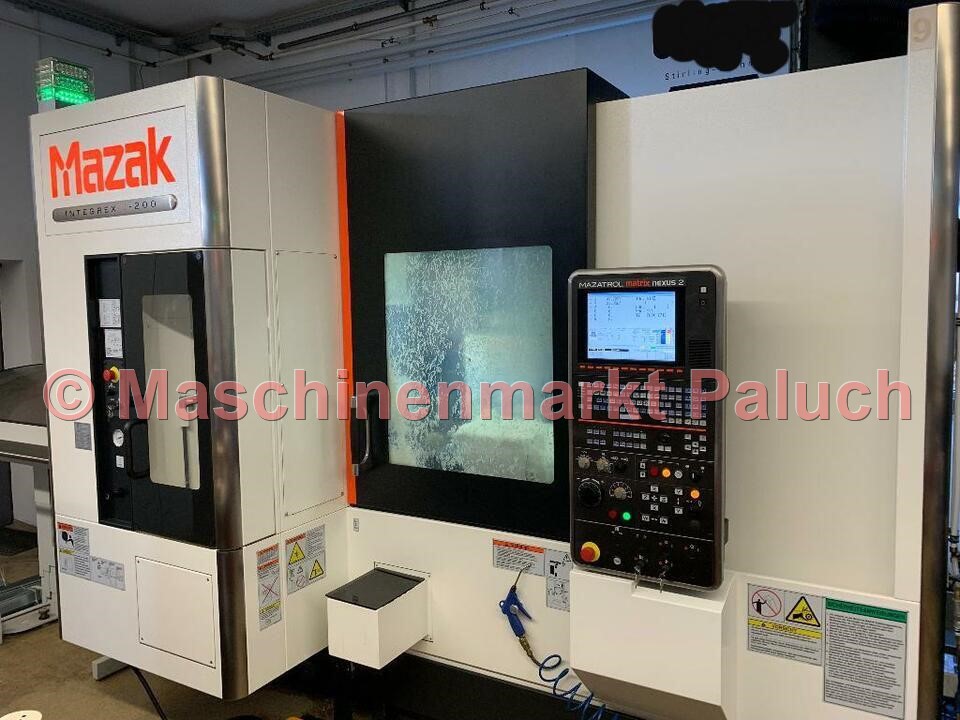

MAZAK Integrex J-200 Universal 500
Инвентарный номер
1508
Тип оборудования
Токарный станок с ЧПУ
Год выпуска
2014
Программное обеспечение
Mazatrol MATRIX Nexus 2
Технические данные
Рабочее пространство
Макс. диаметр обработки
530
мм
Макс. диаметр обработки
500
мм
Макс. длина обработки
500
мм
Обрабатываемый диаметр заготовок
51
мм
Основной шпиндель
Скорость вращения
35-5.000
об/мин
Мощность главного агрегата
22
Кв
Макс. крутящий момент
161
Нм
Диаметр отверстия шпинделя
76
мм
Индексация (ось C)
0°-360°/0,001
°
Инструментальный барабан
Тип токарного / фрезерного шпинделя:
Einspindliger Revolver mit ATC CAPTO C6
Приводные инструменты
Скорость вращения
15-12.000
об/мин
Мощность мотора
7,5
Кв
Макс. крутящий момент
49
Нм
Инструментальный магазин
Количество инструментов
72
Макс. вес инструмента
5
кг
Макс. диаметр инструмента
125
мм
Перемещение по оосям
Ось Х
450
мм
Ось Z
550
мм
Ось Y
+/- 200
мм
Ось В
-30 ~ 190°
mm
Скорость перемещения
Быстрое перемещение
Ось Х
40
м/мин
Ось Y
40
м/мин
Ось W
8
м/мин
Ось Z
50
м/мин
Диапазон подачи
Ось Х
0–8.000
мм/мин
Ось Z
0–8.000
мм/мин
Ось Y
0–8.000
мм/мин
Задняя бабка
Гнездо
MK5
Диапазон перемещения бабки
500
мм
Характеристики станка
Общая мощность подключения
26,36
кВА
Вес станка, приблизительно
7.400
кг
Габариты станка (Д х Ш х В), приблизительно
3,00 x 2,45 x 2,40
м
Дополнительное оснащение
Стандартная комплектация
- Гидравлический цанговый патрон HAINBUCH 185E для контршпинделя
- Гидравлический цанговый патрон SMW 185E для контршпинделя
- B-ось
- C-ось главного шпинделя (0,0001 °)
- Ось-Y
- Двойной ножной переключатель для открытия / закрытия патрона для главного шпинделя и 2-го шпинделя
- Обратная связь о состоянии подачи (открыто / закрыто) для главного шпинделя и 2-го шпинделя
- Устройство предварительной
- настройки инструмента (MAZAK Tool Eye System)
- Замок передней двери
Подача СОЖ через фрезерную головку - полная система охлаждения
- Защита от охлаждающей жидкости и стружки в полностью закрытом
- рабочем пространстве
- Рабочая зона освещения
- Пользовательский макрос (600 переменных)
- MAZAK Цикл сверления / сверления Tornado в EIA / ISO
- Функция ввода EIA / ISO
- Дополнительные функции EIA / ISO
- Обратное время подачи G93
- Дополнительная остановка
- MAZACC-2D Software Компенсация формы заготовки
- Дополнительные системы координат заготовки 300 шт.
Касание Функция - Ввод полярных координат (G122)
- Функция пря
- мого ввода данных Рисунок
- циклы EIA / ISO бурения
- интерфейс CARDBUS
- интерфейс LAN
- интерфейс USB
- Интерфейс для карты памяти IC
- Активный контроль вибрации
- Интеллектуальный тепловой экран
- Интеллектуальный щит опасности
- документация
Дополнительная комплектация
- IRCO Магазин коротких стержней, модель ILS-MUK-7012
- Инструментальный магазин на 72инструментов (CAPTO C6)
- Автоматическое выключение о Schutzschalterauslösung
- Постоянный угол наклона при движении
- Токарно-фрезерная функция в Mazatrol
- Индикатор Bearbeitungsende
- МАЙФРАН транспортёр стружки
