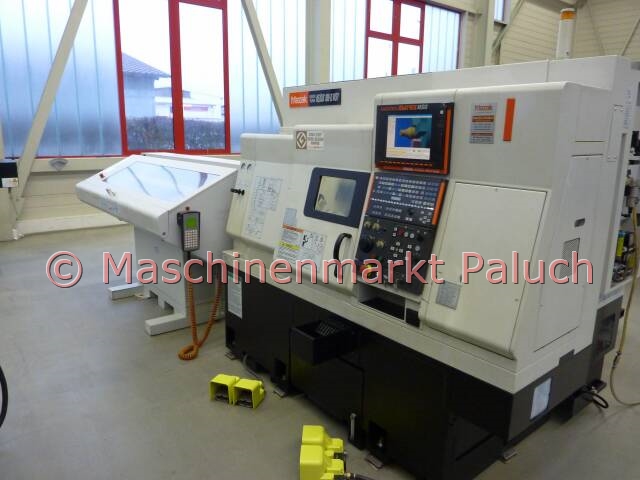

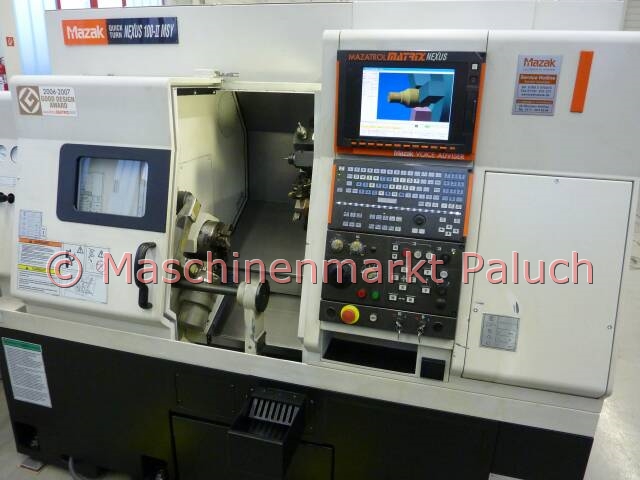

MAZAK Quick Turn Nexus 100-II MSY

Инвентарный номер
1422
Тип оборудования
Токарный станок с ЧПУ
Год выпуска
2007
Программное обеспечение
Mazatrol Matrix Nexus

Технические данные

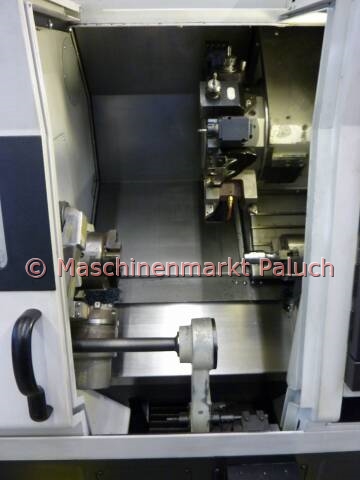

Рабочее пространство

Макс. диаметр обработки
550 мм
Макс. диаметр обработки
280 мм
Обрабатываемый диаметр заготовок
51 мм

Основной шпиндель

Скорость вращения
6000 об/мин
Мощность главного агрегата
11 Кв
Макс. крутящий момент
184 Нм
Диаметр отверстия шпинделя
61 мм
Индексация (ось C)
0,001 °

Второй шпиндель

Скорость вращения
6.000 об/мин
Мощность мотора
11 Кв
Макс. крутящий момент
89 Нм
Индексация
0,001 °

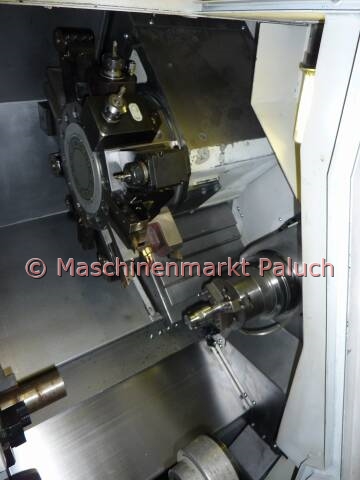

Инструментальный барабан

Количество инструментов
12

Приводные инструменты

Скорость вращения
4.500 об/мин
Мощность мотора
5,5 Кв
Макс. крутящий момент
35 Нм

Перемещение по оосям

Ось Х
185 мм
Ось Y
100 (+/- 50) мм
Ось Z
455 мм
Ось W
460 мм

Скорость перемещения

Быстрое перемещение
Ось Х
30 м/мин
Ось Y
21 м/мин
Ось Z
33 м/мин
Ось W
30 м/мин
Ось С
555 об/мин

Диапазон подачи

Оси X/Y/Z
0-2.000 мм/мин

Характеристики станка

Общая мощность подключения
23 кВА
Вес станка, приблизительно
ca. 4.200 кг
Габариты станка (Д х Ш х В), приблизительно
2.40 x 1,65 x 2,00 м

Дополнительное оснащение

Стандартная комплектация

  • Гидравлический цанговый патрон HAINBUCH Nova для главного шпинделя
  • Гидравлический патрон KITAGAWA B-206, диаметр 169 мм для второго шпинделя
  • Система измерения инструмента MAZAK Tool Eye
  • Ось С
  • Автоматическое открытие-закрытие патрона
  • Определение состояния патрона (открыт/закрыт)
  • Блокировка двери
  • Комплексная система охлаждения
  • Освещение рабочего пространства
  • Синхронная нарезка резьбы через фрезерный шпиндель
  • Пользовательские макросы (600 переменных)
  • Нарезка резьбы MAZAK Tornado EIA/ISO
  • Функция ввода EIA/ISO
  • Опциональная остановка
  • Проверка инструмента в фоновом режиме
  • Ввод полярных координат (G122)
  • Разъем USB
  • Разъем LAN
  • Интеллектуальная защита от перегрева
  • Интеллектуальное предупреждение об опасности
  • Языковая поддержка MAZAK
  • Виртуальная обработка
  • Документация

Дополнительная комплектация

  • Журнал IRCO Short Bar Loading, Модель: ILS-RBK 1001
  • Интерфейс для податчика прутка
  • Автоматический двойной приемник готовых деталей
  • Внешний световой индикатор состояния станка
  • Охлаждение под высоким давлением
  • Транспортер для стружки CROMAR
  • 10 статичных держателей инструмента
  • 2 держателя для приводных инструментов
