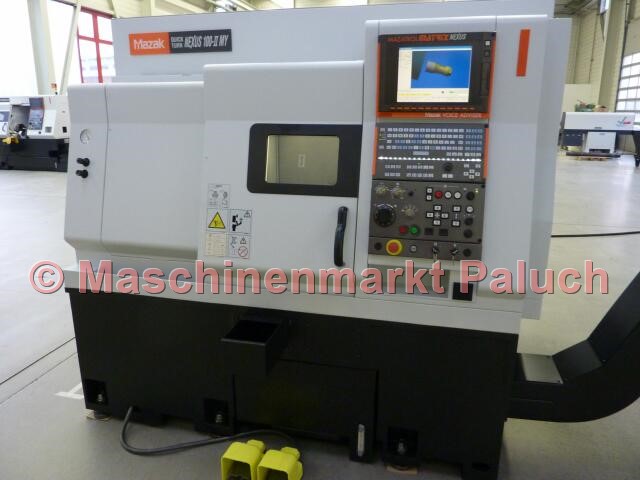

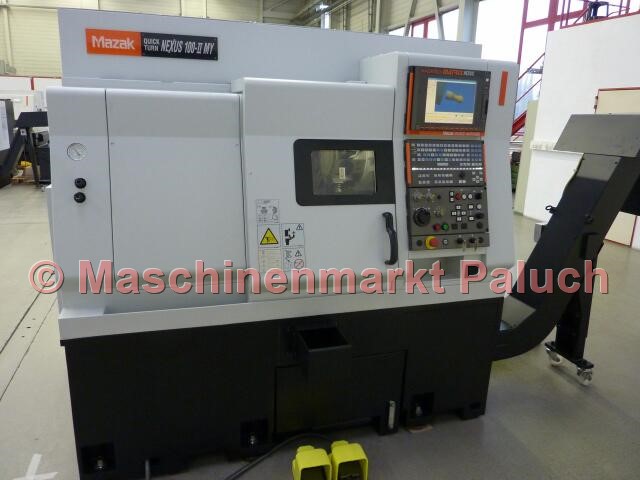

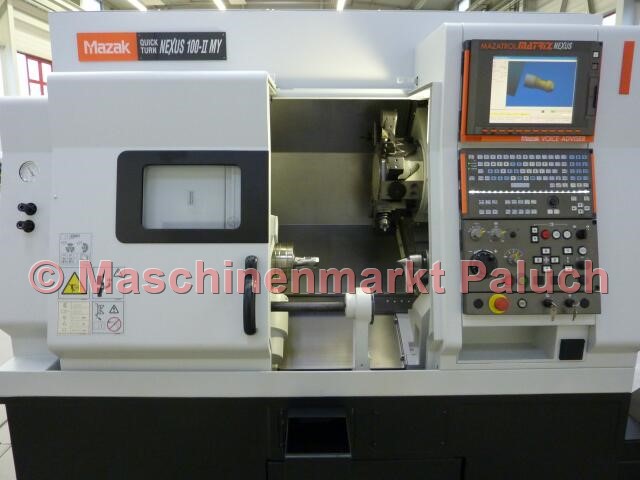

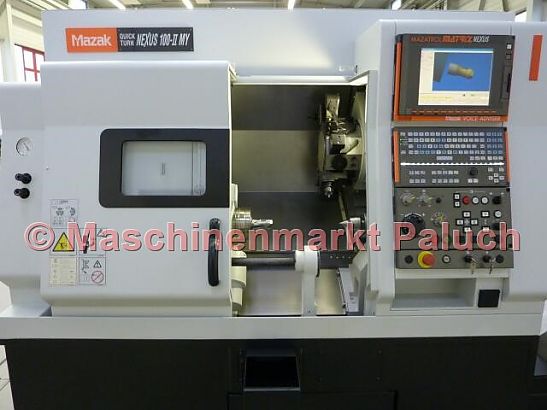

MAZAK Quick Turn Nexus 100-II MY
Инвентарный номер
1534
Тип оборудования
Токарный станок с ЧПУ
Год выпуска
2010
Программное обеспечение

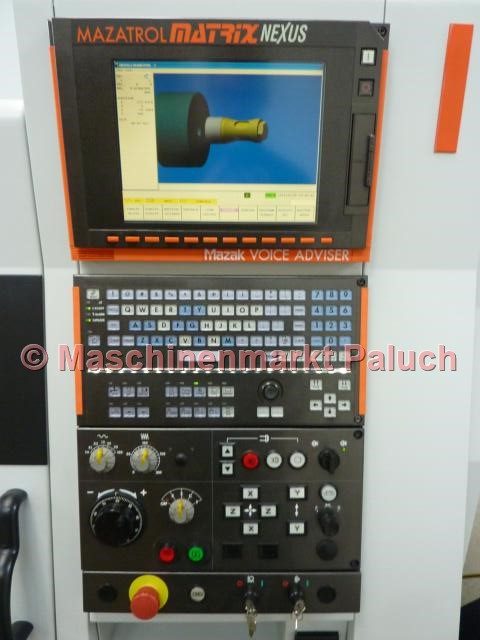

Mazatrol Matrix
Технические данные

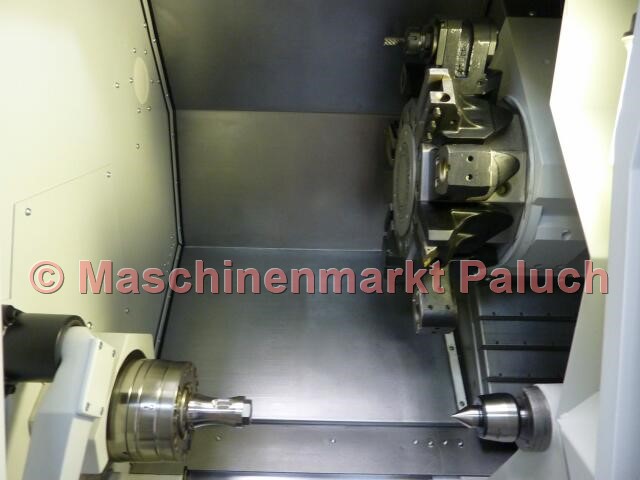

Рабочее пространство
Макс. диаметр обработки
550
мм
Макс. диаметр обработки
280
мм
Макс. длина обработки
334
мм
Обрабатываемый диаметр заготовок
51
мм

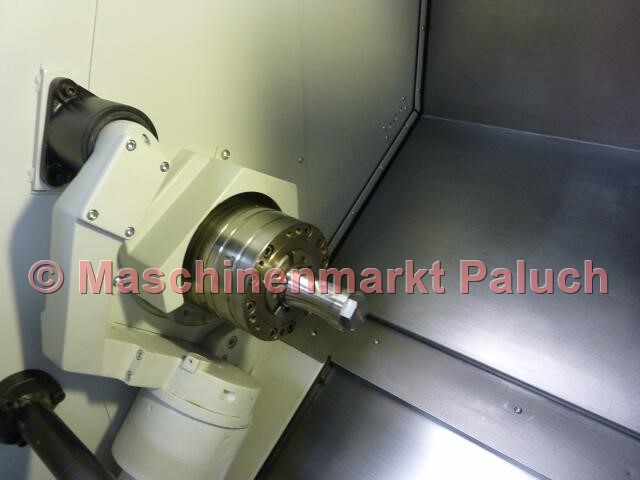

Основной шпиндель
Скорость вращения
35-6.000
об/мин
Мощность главного агрегата
11
Кв
Макс. крутящий момент
184
Нм
Нос шпинделя
A2 – 5
дюймов
Диаметр отверстия шпинделя
61
мм
Индексация (ось C)
0,001
°
Инструментальный барабан
Количество инструментов
12
Приводные инструменты
Скорость вращения
25-4.500
об/мин
Мощность мотора
3,7
Кв
Макс. крутящий момент
35
Нм
Перемещение по оосям
Ось Х
185
мм
Ось Y
100
мм
Ось Z
385
мм
Скорость перемещения
Быстрое перемещение
Ось Х
30
м/мин
Ось Y
21
м/мин
Ось Z
33
м/мин
Ось С
555
об/мин
Оси X/Z
0 – 2.000
мм/мин
Оси X/Z
0 – 2.000
мм/мин
Задняя бабка
Гнездо
MK 4
Диапазон перемещения бабки
350
мм
Характеристики станка
Общая мощность подключения
23,1
кВА
Вес станка, приблизительно
3.900
кг
Габариты станка (Д х Ш х В), приблизительно
2,20 x 1,70 x 2,00
м
Дополнительное оснащение
Стандартная комплектация
- Автоматический токарный патрон SPANNTOP
- Устройство предварительной настройки инструмента (MAZAK Tool Eye System)
- Ось-С
Ось-Y - Двойной ножной переключатель для открытия / закрытия патрона
- Автом. Открытие / закрытие канала
- Обратная связь о состоянии подачи (открыто / закрыто)
- NC - программируемая бабка с электроприводом
- Замок передней двери
- компл. Система охлаждения
- Защита от охлаждающей жидкости и стружки в полностью
- закрытом рабочем пространстве
- Рабочая зона освещения
- Синхронный нарезание резьбы шпинделем
- Пользовательский макрос (600 переменных)
- Функция ввода EIA / ISO
- Дополнительная остановка
- Тест инструмента в качестве
- фоновой функции
- Касание Функция
- Ввод полярных координат (G122)
- Функция прямого ввода данных
- Рисунок
- USB интерфейс 2 шт
- интерфейс LAN
- Интеллектуальный тепловой экран
- Интеллектуальный щит опасности
- Языковая поддержка MAZAK
- Виртуальное редактирование
- документация
Дополнительная комплектация
- Автом. Улавливатель деталей с поддоном
- синхронная нарезка резьбы для приводных инструментов
- Охлаждающая жидкость высокого давления
- МАЙФРАН транспортер для удаления стружки, боковой выброс
- Транспортер для стружки
- 8 статичных держателей инструмента
- 2 держателя для приводных инструментов
